Einzelheiten zu den Produkten

Haus Produits

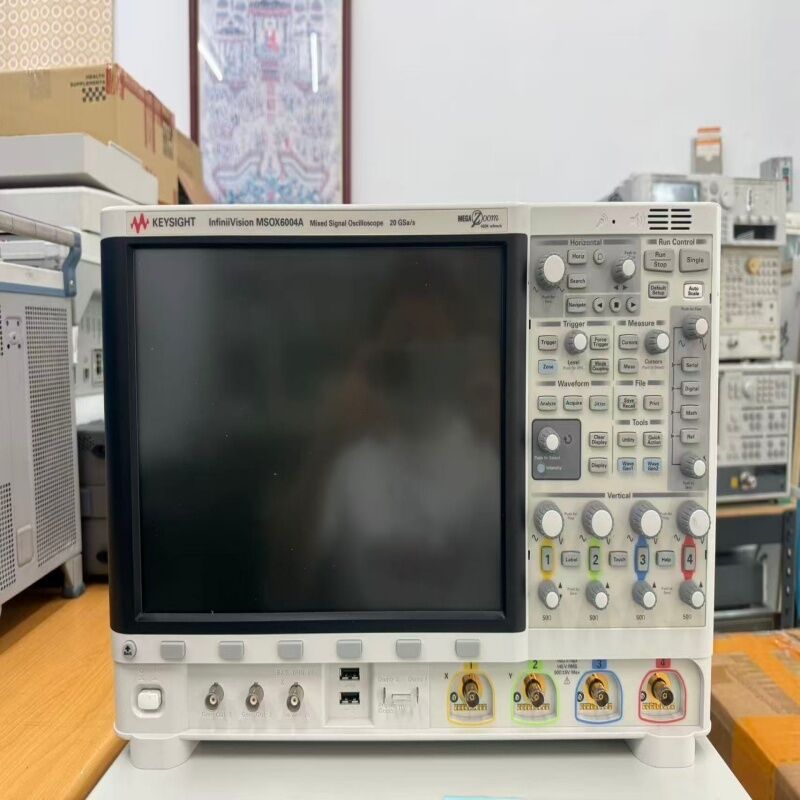

Keysight MSOX6004A Mischsignal-Oszilloskop mit 6 GHz Bandbreite 20GSa/s Probenrate und 4 analogen 16 digitalen Kanälen

Markenbezeichnung:	Keysight Technologies
Modellnummer:	Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Anforderungen gelten nicht.
MOQ:	1 Satz
Preis:	USD 25,000 - 65,000 / Set
Lieferzeit:	3–5 Werktage für den Lagerbestand, 4–8 Wochen für die Bestellung
Zahlungsbedingungen:	T/T, PayPal, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

USA

Zertifizierung:

CE, IEC 61010-1, ISO 9001

Dokument:

InfiniiVision 6000 X-Series...es.pdf

Analoge Kanäle:

Digital-Kanäle:

16 (MSO)

Bandbreite:

1 GHz bis 6 GHz (per Software aktualisierbar)

Maximale Abtastrate:

20 GSa/s

Max Memory Depth:

4 Mpts Standard

Wellenform-Aktualisierungsrate:

>450.000 Wfms/Sek

Grundrauschen bei 1 mV/Div:

210 µVrms (6 GHz), 115 µVrms (1 GHz)

Kapazitiver 12,1-Zoll-Multitouch mit Gestenunterstützung

Zonenberührungsauslöser:

Hardwarebasiert, bis zu 2 Zonen

Sprachsteuerung:

Mehrsprachig (Standard)

Integrierter WaveGen:

Zweikanaliges AWG, 20 MHz (Standard)

Eingebautes DMM:

3-stelliges digitales Voltmeter (Standard)

Eingebauter Zähler:

10-stellige Frequenz, Periode, Summierer

Unterstützung für serielle Protokolle:

I2C, SPI, UART, CAN, LIN, FlexRay, I2S, MIL-STD-1553, ARINC 429 (optional)

Gewicht:

6,8 kg (15 Pfund)

Tiefe:

154 mm (6 Zoll)

Stromverbrauch:

Maximal 200 W

Schnittstelle:

USB 2.0, USB 3.0, LAN, GPIB (optional)

Verpackung Informationen:

Originale Keysight-Werksverpackung mit stoßfester Schaumstoffeinlage, Holzkiste in Exportqualität

Versorgungsmaterial-Fähigkeit:

5 Sätze pro Monat

Hervorheben:

6GHz 20GSa/s Mischsignal-Oszilloskop

Zone Touch Trigger MSO-Bereich

7-in-1-Integriertes Oszilloskop DMM

Beschreibung des Produkts

Keysight MSOX6004A Mixed Signal Oszilloskop 6GHz Bandbreite 20GSa/s 4 analoge 16 digitale Kanäle MSO

Produktübersicht

Das Keysight MSOX6004A InfiniiVision 6000 X-Series Mixed Signal Oszilloskop setzt einen neuen Standard für Preis-Leistung bei tragbaren Oszilloskopen. Mit einer Bandbreite von bis zu 6 GHz, einer Abtastrate von 20 GSa/s und einer branchenführenden Wellenform-Update-Rate von über 450.000 wfms/Sekunde bietet das MSOX6004A außergewöhnliche Signalvisualisierungs- und Analysefunktionen in einem ultrakompakten Formfaktor von nur 154 mm Tiefe und einem Gewicht von nur 6,8 kg.

Mit 4 analogen Kanälen plus 16 digitalen MSO-Kanälen integriert das MSOX6004A 7 Instrumente auf einer leistungsstarken Plattform – was den Platzbedarf auf dem Schreibtisch drastisch reduziert und gleichzeitig die Messfähigkeit maximiert. Das 12,1-Zoll kapazitive Multi-Touch-Display mit Gestenunterstützung, der hardwarebasierte Zone-Touch-Trigger und die standardmäßige mehrsprachige Sprachsteuerung machen es zum intuitivsten und leistungsstärksten Oszilloskop seiner Klasse.

Hauptvorteil: 7-in-1-Instrumentenintegration mit 6 GHz und 20 GSa/s Leistung in einem 6 Zoll tiefen tragbaren Gehäuse – das umweltfreundlichste Multi-GHz-Oszilloskop der Welt mit nur 200 W Stromverbrauch.

Hauptmerkmale

Bandbreite: 1 GHz bis 6 GHz (aufrüstbar)

Abtastrate: 20 GSa/s auf allen Kanälen

Analoge Kanäle: 4

Digitale Kanäle: 16 (MSO)

Wellenform-Update-Rate: >450.000 wfms/Sekunde

Rauschboden bei 1 mV/Div: 210 µVrms (6 GHz)

Zone Touch Trigger: Hardwarebasiert, bis zu 2 Zonen

Display: 12,1" kapazitives Multi-Touch

Speichertiefe: 4 Mpts Standard

Sprachsteuerung: Mehrsprachig (Standard)

Technische Spezifikationen

Parameter	Spezifikation
Bandbreitenoptionen	1 GHz, 2,5 GHz, 4 GHz, 6 GHz (softwareseitig aufrüstbar)
Max. Abtastrate	20 GSa/s (alle Kanäle)
Analoge Kanäle	4
Digitale Kanäle	16 (MSO)
Max. Speichertiefe	4 Mpts Standard
Wellenform-Update-Rate	>450.000 wfms/Sekunde
Vertikale Auflösung	8 Bit (12 Bit mit Hi-Res-Modus)
Rauschboden bei 1 mV/Div, 6 GHz	210 µVrms
Rauschboden bei 1 mV/Div, 1 GHz	115 µVrms
Zone Touch Trigger	Hardwarebasiert, bis zu 2 gleichzeitige Zonen
Display	12,1 Zoll (307 mm) kapazitives Multi-Touch, Gestenunterstützung
Auflösung	1280 x 800 Pixel (WXGA)
Sprachsteuerung	Mehrsprachige Unterstützung (Standard)
WaveGen	Zweikanal-AWG, 20 MHz, Sinus, Rechteck, Sägezahn, Puls, Arb
DMM	3-stelliger automatisch messender Digitalvoltmeter (Standard)
Zähler	10-stellige Frequenz-, Perioden- oder Totalisatorfunktion (Standard)
Serielle Protokolle (Standard)	I2C, SPI, UART/RS232
Serielle Protokolle (optional)	CAN, LIN, FlexRay, I2S, MIL-STD-1553, ARINC 429, SENT
Jitter & Echtzeit-Augendiagramm (optional)	Erster in der Klasse der Oszilloskope mit Embedded-Betriebssystem
Histogramm & Farbgraduierung	Standard
Konnektivität	USB 2.0 (3 Ports), USB 3.0 (1 Port), LAN 10/100/1000, GPIB (optional)
Videoausgang	Unterstützung für externe Monitore
Abmessungen (B x H x T)	387 x 272 x 154 mm (15,2 x 10,7 x 6,1 Zoll)
Gewicht	6,8 kg (15 lbs)
Stromverbrauch	Maximal 200 W
Betriebstemperatur	0 °C bis +55 °C
Garantie	3 Jahre Standard

Verfügbare Optionen

Option	Beschreibung
DSOX6B1T62S5	Bandbreiten-Upgrade: 1 GHz auf 2,5 GHz
DSOX6B1T64	Bandbreiten-Upgrade: 1 GHz auf 4 GHz
DSOX6B1T66	Bandbreiten-Upgrade: 1 GHz auf 6 GHz
DSOX6MSO	MSO-Upgrade (16 digitale Kanäle)
DSOX6WAVEGEN	Zweikanal-WaveGen / AWG
DSOX6EMBD	I2C/SPI Trigger und Dekodierung
DSOX6AUTO	CAN/LIN Trigger und Dekodierung
DSOX6FLEX	FlexRay Trigger und Dekodierung
DSOX6AUDIO	I2S Audio Trigger und Dekodierung
DSOX6AERO	MIL-STD-1553/ARINC 429 Trigger und Dekodierung
DSOX6SENSOR	SENT Trigger und Dekodierung
DSOX6JITTER	Erweiterte Jitter- und Echtzeit-Augendiagrammanalyse
DSOX6PWR	Leistungsmessung und -analyse

Anwendungen

Hochgeschwindigkeits-Digitaldesign und Signalintegritätsanalyse
Debugging von eingebetteten Systemen mit Mixed-Signal-Analyse
Dekodierung und Triggerung von seriellen Busprotokollen (I2C, SPI, CAN, LIN, FlexRay, ARINC 429)
Jitter- und Augendiagrammanalyse für Hochgeschwindigkeits-Serienverbindungen
Messungen von Stromversorgungen und Stromintegrität
Validierung von Elektronik in den Bereichen Automobil, Luft- und Raumfahrt und Industrie
Frequenzganganalyse (FRA) zur Charakterisierung von Regelkreisen
