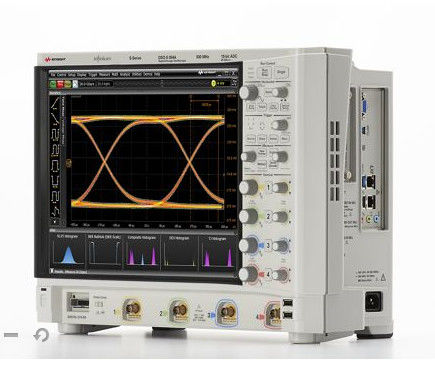

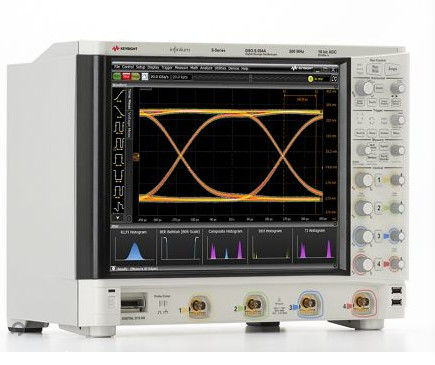

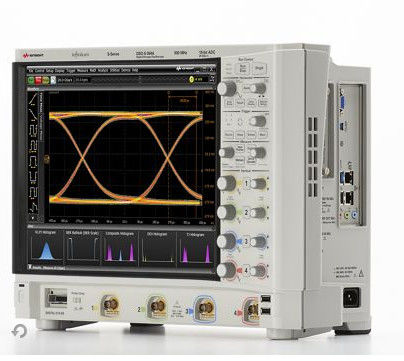

Analog-digitales Oszilloskop Keysight Agilent DSOS054A analoge Kanäle 4 Gigahertz 4

Beschreibung von Keysight Agilent DSO054A

• Die DSOS054A-S-Serie Oszilloskope haben 500MHz der Bandbreite, 15" kapazitiver Touch Screen XGAs und des 10 gebissenen Analog-Digital-Umsetzers. Das Herz des Oszilloskops ist ein Erwerbsbrett mit 20 Schichten mit 16 kundenspezifisches ASICs und FPGAs. Blöcke der neuen Technologie liefern überlegene Signalintegrität – und alle diese Blöcke müssen tadellos zusammenarbeiten, um die höchste effektive Anzahl von Stückchen (ENOB) in einem Oszilloskop zu erzielen. Werden nicht getäuscht Sie durch ADC-Stückchen allein – mehr zu lernen über, wie unsere Technologieblöcke synchron arbeiten, um überlegene Maße zu geben, dass Sie nicht mit irgendeinem anderen tragbaren Bereich auf dem Markt erhalten.

Eigenschaft:

• 500 MHZ-Bandbreite (ausbaufähig)
• 4 analoge Kanäle
• erzielen Sie bis 16 Bits der vertikalen Entschließung mit unserer modernen Systemarchitektur
• nehmen Sie eine längere Signalspur mit maximaler Rate mit 20 GSa/s Beispielund 100 Mpts/Kanal Standardgedächtnis gefangen
• erhalten Sie überlegene Signalintegrität mit einer effektiven Anzahl des durchschnittlichen Systems von Stückchen (ENOB) von 8,1 Bits an der vollen Bandbreite
• Gewinn erhöhte Brauchbarkeit mit der Multinote stützte 15-Zoll-kapazitiven Touch Screen und Standardfestkörper-Antrieb für schnellen Stiefel und hohe Zuverlässigkeit
• greifen Sie auf eine breite Palette des Protokolls, der Befolgung und der Analyse-Software zu

Hervorragende Signalintegrität

• ADC 10-bit bis 8 Gigahertz für zusätzliche Entschließung
• Lärmarme Vorderseite für Präzisionssignalbetrachtung
• Nur 90 µV Geräusche bei 1 mV/div und 1 Gigahertz-Bandbreite
  • Werte des Systems ENOB über 8
  • SFDR-Werte unten zu – dBC 73
  • vertikale Skalierung von 2 mV/div gestützt in Hardware
  • HW-Bandbreiten-Grenzfilter auf 50 Ω und 1 MΩ-Wegen
• Präzision BNCs mit > 8 Gigahertz-Bandbreite
• Korrekturfilter stellen flache Frequenzgröße und Phasengang sicher
• Niedrige tatsächliche höchstentwickelte Plattform des Bammels (Rumpfstation 100 (typisch) für ausgezeichnete Bammelkennzeichnung)
• Starke, flexible Infiniium-Benutzerschnittstelle
• Schnelle Daten laden (bis 200 MB/s) über USB 3,0 aus
• Kapazitiver Touch Screen mit Multinote, Einfachzupackengriffen und dem Die Größe neu bestimmen von Notenfeldern
• Intel i5 und 8 GBs RAM für die schnelle Verarbeitung
• Entfernbarer Festkörper-Antrieb (SSD) für schnellen Stiefel-oben und erhöhte Zuverlässigkeit und Sicherheit

Überlegene lärmarme Vorderseite

• Nützlichkeit einer hochauflösenden ADC ist an der lärmarmen Vorderseite abhängig, die die zusätzlichen Quantelungsniveaus stützt. Jedes S-Serie Oszilloskop enthält die lärmärmste Vorderseite der Industrie für tragbare Oszilloskope mit Bandbreite bis 8 Gigahertz. Die Vorderseiten S-Serie schließt drei kundenspezifische IC, einschließlich 130 Nanometer BiCMOS IC ein, die benutzerselektierte analoge Filter und Bandbreitenverbesserungen über eine Software-Lizenz enthält.

Liste von Wahlen
