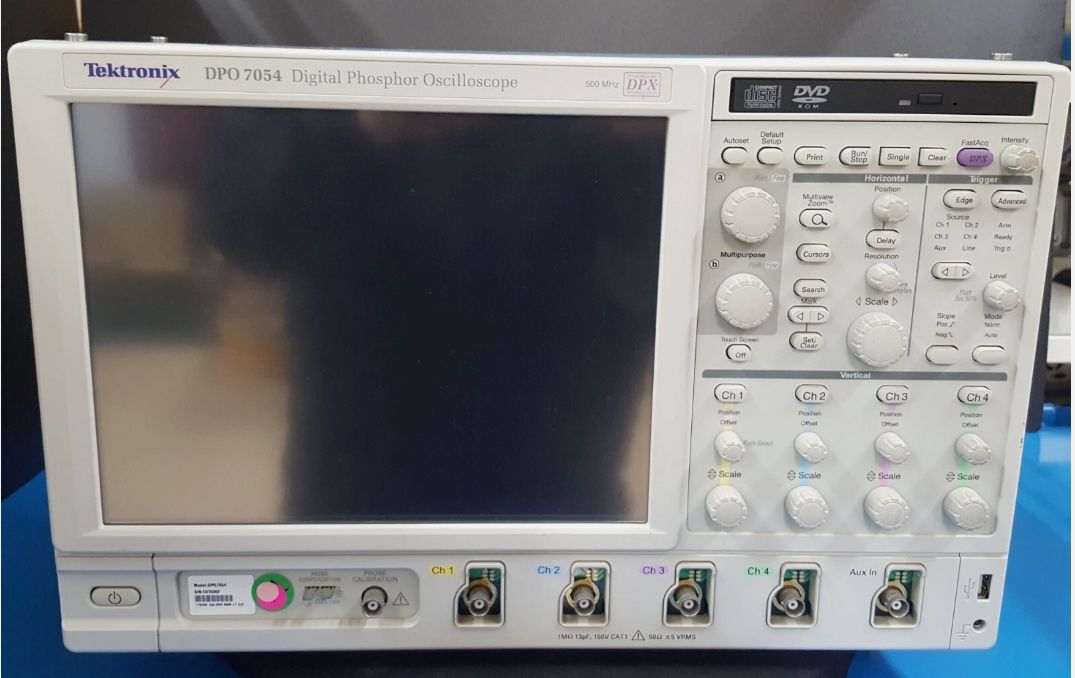

Das Tektonix DPO7054 Oszilloskop ist ein digitales Phosphor-Oszilloskop in Echtzeit und die beste Lösung der Branche für die anspruchsvollen Probleme der Signalintegrität, mit denen Designer konfrontiert sind, dieCharakterisierung, Debuggen und Testen von ausgeklügelten elektronischen Designs.

Das Tektronix DPO7054 Oscilloscope verfügt über außergewöhnliche Leistung bei der Signalerfassung und -analyse, einfache Bedienung und unvergleichliche Debugger, um Ihre täglichen Aufgaben zu beschleunigen.Es verfügt über den größten Bildschirm der Branche und seine intuitive Benutzeroberfläche bietet einfachen Zugang zu der maximalen Menge an Informationen.

Merkmale und Vorteile von DPO7054:

• 500 MHz Bandbreitenmodell für serielle und digitale Anwendungen
• Bis zu 500 Megasamples Aufzeichnungslänge mit MultiView ZoomTM Funktion für schnelle Navigation
• Bis zu 40 GS/s Echtzeitprobenrate auf einem Kanal und bis zu 10 GS/s auf allen vier Kanälen
• Ereignissuche und Markierung, um spezifische Ereignisse in der gesamten Wellenform zu finden
• > 250.000 wfms/s Höchstfrequenz für die Aufnahme von Wellenformen
• Bis zu 310.000 Wellenformen pro Sekunde mit FastFrameTM Segmented Memory Acquisition Mode
• Kommunikationsmaskenprüfung
• MyScope® Benutzerdefinierte Fenster und Rechte Mausklick-Menüs für außergewöhnliche Effizienz
• Benutzerselektierbare Bandbreitenlimitfilter für eine bessere Messgenauigkeit in Niederfrequenz
• 64-Bit-NRZ-Serienmuster-Trigger zur Isolierung musterabhängiger Effekte bis 1,25 Gb/s
• 12.1 XGA-Display mit Touchscreen
• Pinpoint® Triggering bietet die flexibelste und leistungsfähigste Triggering mit über 1400 Kombinationen, um praktisch jede Triggering-Situation zu lösen.
• Wiederherstellung der Uhr aus seriellen Datenströmen
• OpenChoice® Software mit Microsoft Windows XP OS ermöglicht eingebaute Vernetzung und erweiterte Analyse
• Niedriggeschwindigkeits-Triggering und Decodierung von Serienprotokollen (I2C, SPI, RS-232, CAN, LIN und FlexRay)
• Technologiespezifische Softwarelösungen bieten integrierte Domänenkompetenzen für MIPI® D-PHY, Ethernet, USB 2.0 Compliance Testing, Jitter, Timing, Eye Diagram, Power, DDR Memory Bus Analysis, CAN, LIN,und FlexRay Netzwerkdesign

Anwendungen von DPO7054

• Signalintegrität, Jitter und Timinganalyse

• Fehlerbehebung und Konformitätsprüfung von seriellen Datenströmen für Telekommunikations- und Datacom-Industriestandards

• Überprüfung, Fehlerbehebung und Charakterisierung von anspruchsvollen Entwürfen

• Untersuchung vorübergehender Phänomene

• Serialbus-Design für niedriggeschwindige Verbindungen (I2C, SPI, RS-232, CAN, LIN und FlexRay)

• Spektralanalyse

• Leistungsmessungen und -analyse
