Oszilloskop praktisches WaveMaster SDA820Zi-A LeCroy 20GHz Digital

Name: Oszilloskop praktisches WaveMaster SDA820Zi-A LeCroy 20GHz Digital
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: SDA820Zi-A
Availability: InStock

Markenbezeichnung:	LeCroy
Modellnummer:	SDA820Zi-A
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

USA

Produktbezeichnung:

Oszilloskop

Häufigkeit:

20 Gigahertz

Kanäle:

4 Ch

Stichprobenquote:

80 GS/s

Die Situation:

Gebraucht

Funktionen:

Getestet, voll funktionsfähig

Versorgungsmaterial-Fähigkeit:

auf Lager

Hervorheben:

Analog-digitales Oszilloskop LeCroy

SDA820Zi-A analog-digitales Oszilloskop

Praktisches Oszilloskop LeCroy Digital

Beschreibung des Produkts

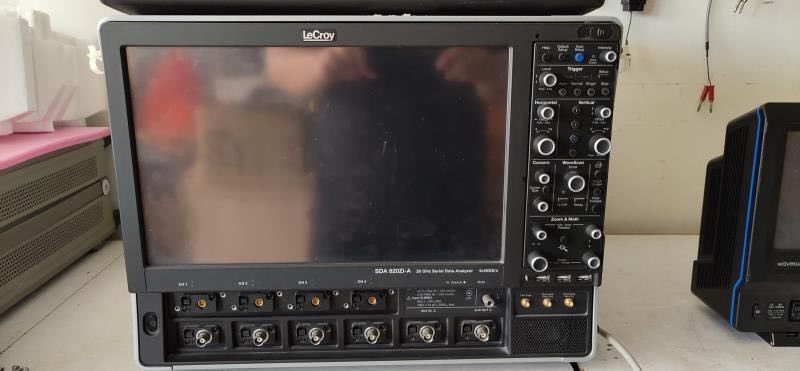

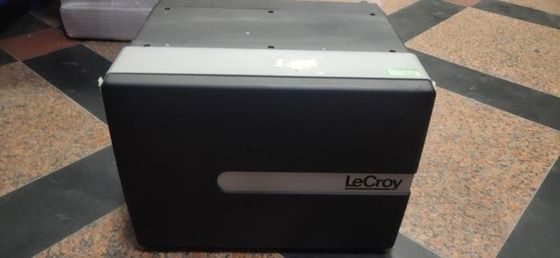

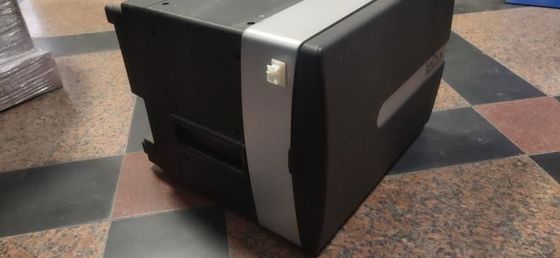

- Ich weiß nicht. LeCroy WaveMaster SDA820Zi-A 20 GHz 4 CH

Beschreibung von Tektronix SDA820Zi-A

Wesentliche Merkmale

bis zu 30 GHz Bandbreite und 80 GS/s Probenahmerate
Die fortschrittlichste Benutzeroberfläche des Oszilloskops
Die einzige echte Hardware der Branche 14.1 Gb/s Serienauslöser
Niedrige Jitter-Messfläche und außergewöhnliche Zeitbasisstabilität
Umfassendes Set an Tools zur Analyse, Debug, Validierung und Einhaltung serieller Daten
Integrierte 50 Ω- und 1 MΩ-Eingänge für echte Verbindung und Sondierflexibilität
Integrierte Standard- und kundenspezifische Messungen und mathematische Funktionen für eine konkurrenzlose Analysefähigkeit
Mehrspurige Seriendaten-Analyse von Augen-, Jitter- und Crosstalk-Daten
Echtzeit-De-Embedding, Emulation und Ausgleich

Außergewöhnliche Leistung

Mit bis zu 30 GHz Bandbreite, 80 GS/s Samplerate, extrem stabiler Zeitbasis und einem 14,1 Gb/s seriellen Trigger verfügt der WaveMaster 8 Zi-B über die Hardwareleistung, um die heutigen Hochgeschwindigkeitssignale zu erfassen.

Revolutionäre Nutzbarkeit

Der WaveMaster 8Zi-B ist ein anspruchsvolles Instrument, das für die Lösung komplexer Probleme konzipiert wurde.macht die erweiterte Analyse einfach einzurichten und zu verwendenEine flache Menüstruktur versetzt die gängigsten Tools in die einfachste Reichweite.Horizontale und Akquisitions-Einstellungen werden geändert, ohne die Wellenform darzustellen.

Die Frage der Lösung

MAUI bietet das am engsten integrierte Toolset aller Oszilloskop-Benutzeroberflächen.oder ihre Verteilung mithilfe von Histogrammen visualisieren und messen. Kette mehrere Messungen und mathematische Funktionen zusammen, um einfach benutzerdefinierte Analysefunktionen für Ihre Anwendungen zu erstellen. Integrieren Sie Programmierumgebungen von Drittanbietern, wie MATLAB,Sie werden direkt in den Verarbeitungsstrom des Anwendungsbereichs eingegliedert, um noch mehr Anpassungen zu ermöglichen..

Debug und Validierung erleichtert

Die Verbindung eines Problems mit seiner Ursache erfordert oft, dass das Signal in mehreren Domänen betrachtet wird.:Analogsignale, Protokolldekodierungen, Augendiagramme, Messparameter und andere relevante Informationen werden in Echtzeit nebeneinander dargestellt.

Optimierte Konfigurationen für die serielle Datenanalyse

Die SDA 8 Zi-B-Modelle wurden speziell für die heutigen anspruchsvollsten Seriendatenanwendungen konfiguriert.Der SDA 8 Zi-B ist standardmäßig mit einem 6.5 Gb/s echte Hardware Serienmuster-Trigger und das SDAIII-Kernwerkzeug, das eng integrierte und umfassende Augendiagramme und Jitter-Analysen für NRZ-Signale bietet.

SDAIII-Toolset

Die Teledyne LeCroy SDAIII-CompleteLinQ Serial Data Analysis-Produkte enthalten mehrspurige Augen- und Jitter-Analysen, LaneScapeTM-Vergleichsmodi, vertikale Geräuschmessungen und Crosstalk-Analysetools.Diese Fähigkeiten bieten einen tiefgreifenden Einblick in das Verhalten von mehr- oder einspurigen seriellen Datensystemen.

Decodieren von der Bitebene zur Protokollschicht

Es gibt Decoder für mehr als 20 serielle Datenbusse mit niedriger und höherer Geschwindigkeit.Die Kommission hat eine Reihe, exportierbare Decodierungstabelle.

Für viele Standards ermöglicht ProtoSync eine Ansicht von noch höheren Standorten des Protokollstapels, die die Wellenformen der physischen Schicht mit der vollständigen Transaktions- und Protokollschichtanalyse verknüpft.

Automatisierte Konformitätsprüfung

Die QualiPHY-Software von Teledyne LeCroy erleichtert die Durchführung automatisierter Konformitätstests und die Erstellung umfassender Prüfberichte für eine Vielzahl von Serienstandards, darunter:

PCI-Express (1.0, 2.0, 3.0)
USB 1, USB 2, USB 3. Wir haben es geschafft.0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI D-PHY, MIPI M-PHY
10/100/100 BASE-T, 10GBASE-T, 10GBASE-KR, SFI
HDMI 1.4, DisplayPort 1.2
MOST50, MOST150, Breite Reichweite

Vertikales System
Analogbandbreite (maximal)	20 GHz
Analogbandbreite @ 50 Ω (-3 dB) (ProLink-Eingang)	20 GHz (≥ 10 mV/div)
Analogbandbreite @ 50 Ω (-3 dB) (ProBus-Eingang)	3.5 GHz (≥ 10 mV/div)
Analogbandbreite @ 1 MΩ (-3 dB) (ProBus-Eingang)	500 MHz (typisch ≥ 2 mV/div)
Aufstiegszeit (10-90%, 50 Ω)	22 PS (Prüfgrenze, Flachheitsmodus)
Aufstiegszeit (20-80%, 50 Ω)	16.5 PS (Flachmodus)
Eingangskanäle	4 (Jede Kombination von ProLink- und ProBus-Eingängen)
Bandbreitenbegrenzer	20 MHz, 200 MHz, 1 GHz, 4 GHz, 6 GHz, 8 GHz, 13 GHz, 16 GHz
Eingangsimpedanz	ProLink-Eingänge: 50 Ω+/-2% bei ≤ 100 mV/div, 50 Ω+/-3% bei > 100 mV/div ProBus-Eingänge: 50 Ω+/-2% oder 1 MΩ bei 16 pF, 10 MΩ bei 11 pF mit mitgelieferter Sonde
Eingangskopplung	ProLink-Eingänge - 50 Ω: Gleichstrom, GND ProBus-Eingänge - 1 MΩ: Wechselstrom, Gleichstrom, GND; 50 Ω: Gleichstrom, GND
Maximale Eingangsspannung	50 Ω (ProLink): ±2 Vmax@≤100mV/div, 5,5Vrms@>100mV/div 50 Ω (ProBus): ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus): max. 250 V (Peak-AC: < 10 kHz + Gleichstrom)
Kanal-Kanal-Isolierung	Gleichstrom bis 10 GHz: 50 dB (> 315: 1) 10 bis 15 GHz: 46 dB (> 200:1) 15 bis 20 GHz: 40 dB (> 100:1) (für zwei beliebige ProLink-Eingangskanäle, gleiche oder unterschiedliche V/Div-Einstellungen, typisch)
Vertikale Auflösung	8 Bit; bis zu 11 Bit mit erweiterter Auflösung (ERES)
Empfindlichkeit	50 Ω (ProLink): 2 mV-1 V/div, voll variabel (2-9.9 mV/div über Zoom) 50 Ω (ProBus): 2 mV-1 V/div, voll variabel; 1 MΩ (ProBus): 2 mV-10 V/div, voll variabel
Gleichstrom-Vertikalgewinngenauigkeit (Gewinnkomponente der Gleichstromgenauigkeit)	±1% F.S. (typisch), bei 0V verschoben; ±1,5% F.S. (Prüfgrenze), bei 0V verschoben
Vertikaler Geräuschboden (50 mV/div)	20,20 mVrms (typisch)
Ausgleichsbereich	50 Ω (ProLink): Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze 50 Ω (ProBus): Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze 1 MΩ: Bei der Prüfung der Einheitlichen Regelung für die Bereitstellung von elektrischem Strom Bei der Prüfung der Einheitlichen Regelung für die Berechnung der Stromversorgung Die in Absatz 1 Buchstabe b genannten Anwendungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu berücksichtigen.
DC-Vertikalverschiebungsgenauigkeit	±(1,5% der Versetzungsrichtung + 1,5% F.S. + 1 mV) (Prüfgrenze)

Horizontales System
Zeitgründe	Interne Zeitbasis für 4 Eingangskanäle
Zeit-/Teilungsbereich	20 ps/div-128 s/div (Echtzeitmodus: 20 ps/div - 64 s/div; RIS-Modus: 20 ps/div - 10 ns/div, benutzerwählbar bei ≤10ns/div; Rollmodus: 100 ms/div bis 128 s/div,Benutzerwählbar bei ≥ 100 ms/div und ≤ 5 MS/s), je nach Speicherlänge
Genauigkeit der Uhr	< 1 ppm + (Alterung von 0,5 ppm/Jahr ab der letzten Kalibrierung)
Muster-Uhr-Jitter	bis zu 10 μs erworbener Zeitrahmen: 100 fsrms (interne Zeitbasis-Referenz) bis 6,4 ms erworbener Zeitrahmen: 150fsrms (interne Zeitbasisreferenz)
Genauigkeit der Delta-Zeitmessung	√2√(Noise/SlewRate) ^2+(Sample Clock Jitter) ^2 ) (RMS) + ((Uhrgenauigkeitlesen) ((Sekunden)
Jitter-Messfläche	√((Rauschen/SlewRate) ^2+(Sample Clock Jitter) ^2 ) Sekundensrms (TIE)
Jitter zwischen den Kanälen	< 250 fsrms (TIE, typisch, bei maximaler Bandbreite gemessen)
Auslöser und Interpolator-Jitter	< 0,1 ps rms (typisch für Software), 2 ps rms (typisch für Hardware),
Kanal-Kanal-Schiebebereich	±9 x Zeit/Div-Einstellung oder maximal 25 ns (je nachdem, welcher Wert größer ist), jeder Kanal
Externe Zeitdatenbank (Eingabe)	10 MHz; Impedanz von 50 Ω an der hinteren Eingabe
Externe Zeitdatenbank (Ausgabe)	10 MHz; Impedanz von 50 Ω, Ausgang auf der Rückseite

Erwerbssystem
Einmalprobenquote/Ch	40 GS/s bei 4 Ch (80 GS/s bei 2 Ch mit optionalem WM8Zi-2X80GS externen Verbundgerät)
Zufällig eingebundene Probenahme (RIS)	200 GS/s für sich wiederholende Signale (20 ps/div bis 10 ns/div)
Maximale Auslöserquote	1,000,000 Wellenformen/Sekunde (im Sequenzmodus bis zu 4 Kanäle)
Zeit zwischen den Segmenten	1 μs
Standardspeicher (4 Ch / 2 Ch / 1 Ch) (Anzahl der Segmente)	20 M / 20 M / 20 M (Speicher und Probenrate können im 1 oder 2 Ch-Modus mit Hilfe des externen Interleaving-Geräts WM8Zi-2X80GS verdoppelt werden) 2000)
Speicheroptionen (4 Ch / 2 Ch / 1 Ch) (Anzahl der Segmente)	Option S-32: 32M / 32M / 32M (7.500) Option M-64: 64M / 64M / 64M (15.000) L-128 Option: 128M / 128M / 128M (15.000) VL-256 Option: 256M / 256M / 256M (15.000) Anmerkung: Bei allen Speicheroptionen erlaubt das WM8Zi-2X80GS External Interleaving Device 80 GS/s bei 1 oder 2ch mit doppelt so viel Speicher)

Verarbeitung der Erwerbserwerbungen
Durchschnitt	Summierte Durchschnittswerte auf 1 Million Durchsuchungen; kontinuierliche Durchschnittswerte auf 1 Million Durchsuchungen
Erweiterte Auflösung (ERES)	Von 8,5 bis 11 Bit vertikale Auflösung
Umschlag (Extrema)	Umschlag, Boden oder Dach für bis zu 1 Million Durchsuchungen
Interpolation	Linear oder Sin x/x

Auslösesystem
Modelle	Normal, Auto, Single und Stop
Quellen	Jeder Eingangskanal, Aux, Aux/10, Linie oder Fast Edge. Neigung und Ebene, die für jede Quelle einzigartig sind (außer Linie-Trigger)
Kopplungsmodus	Gleichstrom, Wechselstrom, HFRej, LFRej
Verzögerung vor dem Auslösen	0-100% der Speichergröße (in 1%igen Schritten von 100 ns einstellbar)
Verzögerung nach Auslösung	0-10.000 Abteilungen im Echtzeitmodus, bei langsameren Zeit-/Abteilungs-Einstellungen oder im Rollmodus begrenzt
Zeit- oder Ereignisverzögerung	von 2 s bis 20 s oder von 1 bis 99,999,999 Ereignisse
Innerer Auslöserbereich	±4,1 div von der Mitte
Triggerempfindlichkeit mit Edge Trigger ProBus-Eingängen	2 div @ < 3,5 GHz, 1.5 div @ < 1,75 GHz, 1.0 div @ < 200 MHz, (für Gleichspannung ≥ 10 mV/div, 50 Ω)
Triggerempfindlichkeit mit Edge Trigger ProLink-Eingängen	3 div @ < 15 GHz, 1.5 div @ < 3 GHz, 1.0 div @ < 200 MHz, (für Gleichstrom-, Wechselstrom- und LFRej-Kopplungen ≥ 10 mV/div, 50 Ω)
Externe Triggerempfindlichkeit (Kanten-Trigger)	2 div @ < 1 GHz, 1.5 div @ < 500 MHz, 1.0 div @ < 200 MHz, (für Gleichstromkopplungen)
Max. Auslöserfrequenz, SMART Auslöser	2.0 GHz @ ≥ 10 mV/div (mindeste Auslösbreite 200 ps)
Außen-Trigger-Eingangsbereich	Ausrüstung (± 0,4 V); Ausrüstung/10 (± 4 V)

Grundlegende Auslöser
Grenze	Auslöst sich, wenn das Signal die Neigung (positiv, negativ oder entweder) und die Ebene erfüllt.
Fenster	Auslöst, wenn das Signal aus einem Fenster mit einstellbaren Schwellen definiert wird
TV-Kompositionsvideo	Auslöser NTSC oder PAL mit auswählbarer Linie und Feld; HDTV (720p, 1080i, 1080p) mit auswählbarer Bildrate (50 oder 60 Hz) und Line; oder CUSTOM mit auswählbaren Feldern (1-8), Lines (bis 2000),Bildrate (25, 30, 50 oder 60 Hz), Verflechtung (1:1, 2:1, 4:1, 8:1) oder Synchronisierungspulsneigung (positiv oder negativ).

SMART-Trigger
Staat oder Rand qualifiziert	Auslöst auf jeder Eingabequelle nur, wenn auf einer anderen Eingabequelle ein definierter Zustand oder ein Rand aufgetreten ist.
Erst qualifiziert	In Sequence-Acquisition-Modus wird das Ereignis B nur wiederholt ausgelöst, wenn ein definiertes Muster, Zustand oder Rand (Ereignis A) im ersten Segment der Akquisition erfüllt ist.Holdoff zwischen Quellen ist nach Zeit oder Ereignissen auswählbar.
Ausfall	Auslöst, wenn das Signal länger als die ausgewählte Zeit zwischen 1 ns und 20 s ausfällt.
Muster	Logische Kombination (AND, NAND, OR, NOR) von 5 Eingängen (4 Kanäle und externer Auslöser). Jede Quelle kann hoch, niedrig oder egal sein. Die hohe und niedrige Ebene kann unabhängig ausgewählt werden.Auslöser am Anfang oder Ende des Musters.

SMART-Trigger mit Ausschlusstechnologie
Störung	Auslöser bei positiven oder negativen Störungen mit wählbaren Breiten von 200ps bis 20 s oder bei intermittierenden Störungen.
Breite (Signal oder Muster)	Auslöser bei positiver, negativer oder beiden Breiten mit auswählbaren Breiten von 200ps bis 20 s oder bei intermittierenden Störungen.
Intervall (Signal oder Muster)	Auslöser in wählbaren Intervallen zwischen 1 ns und 20 s.
Timeout (State/Edge qualifiziert)	Auslöst auf jeder Quelle, wenn ein bestimmter Zustand (oder Übergangsrand) auf einer anderen Quelle aufgetreten ist. Die Verzögerung zwischen den Quellen beträgt 1 ns bis 20 s oder 1 bis 99,999999 Veranstaltungen.
Runt	Auslöser bei positiven oder negativen Laufzeiten, definiert durch zwei Spannungsgrenzwerte und zwei Zeitgrenzwerte.
Schlachtungsrate	Auslöser für Randgeschwindigkeiten. Wählen Sie Grenzwerte für dV, dt und Neigung. Wählen Sie Randgrenzwerte zwischen 1 ns und 20 ns.
Auslösung des Ausschlusses	Auslöser bei intermittierenden Fehlern durch Angabe des erwarteten Verhaltens und Auslöser, wenn diese Bedingung nicht erfüllt ist

Kaskaden (Sequenz) Auslöser
Fähigkeit	Arm auf "A" Event, dann Trigger auf "B" Event oder Arm auf "A" Event, dann Qualify auf "B" Event und Trigger auf "C" Event.
Arten	Kaskade A und dann B: Rand, Fenster, Muster (Logik) Breite, Störung, Intervall, Ausfall oder Messung. Kaskade A dann B dann C (Messung): Rand, Fenster, Muster (Logik), Breite, Störung, Intervall, Ausfall oder Messung. Kaskade A, dann B, dann C: Rand, Fenster, Muster (Logik)
Holdoff	Die Haltbarkeit zwischen A und B oder B und C ist durch Zeit (1ns bis 20s) oder Anzahl der Ereignisse auswählbar. Die Auswahl des Messtriggers als letzte Stufe in einer Kaskade schließt eine Halt-off-Einstellung zwischen der vorherigen und der letzten Stufe aus.

Hochgeschwindigkeits-Serienprotokoll-Auslösung
Datenquoten	Option WM8Zi-6GBIT-80B-8B10B-TD: 600 Mb/s bis 6,5 Gb/s, nur Kanal 4-Eingang Option WM8Zi-14GBIT-80B-8B10B-TD: 600 Mb/s bis 14,1 Gb/s, nur Kanal 4-Eingang
Länge des Musters	80 Bit NRZ, acht 8b/10b Symbole
Uhr- und Datenausgänge	Keine Uhr- und Datenwiederherstellungs-Ausgänge bereitgestellt

Auslösung des seriellen Protokolls mit niedriger Geschwindigkeit (optional)
Optional verfügbar	Einheitliche Datenbank für die Bereitstellung von Daten über die Datenbank

Auslöser für die Messung
Messungsauslösung	Aus einer Vielzahl von Messparametern auswählen, um einen Messwert mit qualifizierten Grenzen auszulösen.

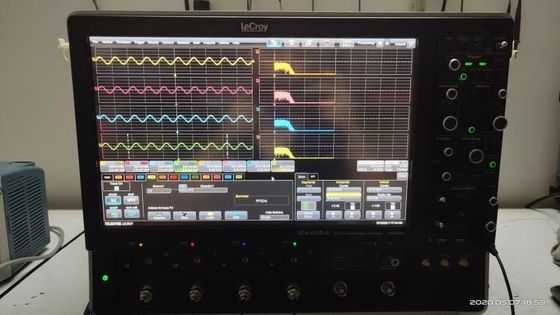

Farbwellenbildschirm
Typ	Farbe 15,3" Flachbildschirm TFT-Active Matrix LCD mit hochauflösendem Touchscreen
Entschließung	WXGA; 1280 x 768 Pixel.
Anzahl der Spuren	Anzeigen von maximal 16 Spuren (bis zu 40 mit einigen Softwareoptionen).
Gitterstile	Auto, Einzel, Dual, Quad, Octal, XY, Einzel + XY, Dual + XY
Darstellung der Wellenform	Verknüpfte Probenpunkte oder nur Probenpunkte

Internes Wellenbildgedächtnis
Internes Wellenbildgedächtnis	12 aktive Wellenform-Speicherspuren (M1-M12) speichern 16 Bit/Punkt-Wellenformen in voller Länge.

Integrierte zweite Anzeige
Typ	Unterstützt Touchscreen-Integration von vom Benutzer bereitgestellten zweiten Displays mit Split-Grid-Fähigkeit. (Anmerkung: Der Touchscreen-Treiber für das zweite Display ist möglicherweise kein Fujitsu-Treiber)
Entschließung	Bestimmt durch von dem Benutzer gewählte Anzeige

LeCroy WaveStreamTM Schnellen Anzeigemodus
Intensität	256 Intensitätsniveaus, 1-100% durch Frontsteuerung einstellbar
Arten	Wählen Sie analoge oder farbliche Einstufung aus
Anzahl der Kanäle	bis zu 4 gleichzeitig
Maximale Probenahmenrate	40 GS/s (80 GS/s mit optionaler WM8Zi-2X80GS-Außeneinrichtung)
Beharrlichkeit beim Altern	Wählen Sie von 500 ms bis Infinity
Wellenformen/Sekunde (kontinuierlich)	bis zu 2500 Wellenformen/Sekunde
Betrieb	Wechseln zwischen WaveStream ON (Analog), ON (Farbe) und OFF

Analog-Persistenz-Anzeige
Analog- und Farbveränderung	Variable Sättigungswerte; speichert die Persistenzdaten jeder Spur im Speicher
Arten der Beharrlichkeit	Analog, farbig oder dreidimensional auswählen
Auswahl der Spuren	Aktivieren Sie die Persistenz auf alle oder jede Kombination von Spuren
Beharrlichkeit beim Altern	Auswählen von 500 ms bis unendlich
Anzeigemodi	Alle angesammelt, oder alle angesammelt mit der letzten Spur hervorgehoben

Hochgeschwindigkeitsdigitalisierer-Ausgabe (optional)
Typ	LeCroy LSIB
Übertragungsquote	bis zu 325 MB/s (typisch)
Ausgangsprotokoll	PCI Express, Gen 1 (4 Spuren für die Datenübertragung)
Kontrollprotokoll	TCP/IP
Kommando-Set	Über Windows Automation oder über LeCroy Remote Command Set

Prozessor/CPU
Typ	Intel® CoreTM i7-2600 Quad, 2,6 GHz (bis zu 3,8 GHz im Turbo-Modus) (oder besser)
Prozessorspeicher	8 GB Standard für STD-Speicher (20 Mpt), S-32 und M-64 Speicheroptionen 16 GB-Standard für Speicheroptionen L-128 und VL-256 Bis zu 32 GB optional
Betriebssystem	Microsoft Windows® 7 Professional Edition (64-Bit)
Echtzeituhr	Datum und Uhrzeit mit Wellenform in Papierdateien angezeigt. SNTP-Unterstützung zur Synchronisierung mit präzisen internen Uhren.

Spuren der Zoom-Erweiterung
Spuren der Zoom-Erweiterung	Anzeige von bis zu 12 Zoom- und 12 Mathematik-/Zoom-Spuren

Aufstellungsspeicher
Frontplatte und Instrumentenzustand	Speichern auf der internen Festplatte, über das Netzwerk oder auf einem USB-verbundenen Peripheriegerät.

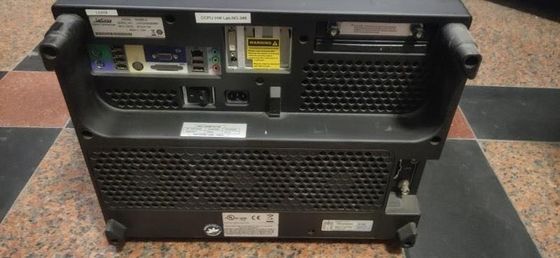

Schnittstelle
Fernbedienung	Über Windows Automation oder über LeCroy Remote Command Set
Netzwerkkommunikationsstandard	VXI-11 oder VICP, LXI Klasse C (v1.2) Konform
GPIB-Hafen	Unterstützt IEEE - 488.2
LSIB-Hafen (optional)	Unterstützt PCIe Gen1 x4 Protokoll mit LeCroy bereitgestellte API
Ethernet-Anschluss	Unterstützt 10/100/1000BaseT Ethernet-Schnittstelle (RJ45-Anschluss)
USB-Anschlüsse	mindestens 6 (einschließlich 3 Frontplatten) USB 2.0-Anschlüsse unterstützen Windows-kompatible Geräte
Außenüberwachungsport	15 Pins D-Type WXGA-kompatibel, um den vom Kunden gelieferten externen Monitor zu unterstützen. Einbezieht Unterstützung für erweiterten Desktop-Betrieb mit einem zweiten Monitor.
Peripheriebus	LeCroy LBUS-Standard

Hilfsmittel
Signaltypen	Für den externen Auslöser-Eingang
Koppeln	50 Ω: Gleichstrom; 1 MΩ: Wechselstrom, Gleichstrom, GND
Max. Eingangsspannung	50 Ω: 5 Vrms; 1 MΩ: 250 V (Peak AC < 10 kHz + DC)

Hilfsleistung
Signaltypen	Auswählen aus Kalibrator, Steuersignalen oder ausgeschaltet
Ausgangssignal	500 Hz-5 MHz Quadratwellen- oder Gleichstromniveau; 0,0 bis 500 mV in 50 Ω (0-1 V in 1 MΩ)
Kontrollsignale	Auslöser aktiviert, Auslöser ausgeschaltet, Pass/Fail Status, ausgeschaltet
Typ des Steckers	BNC befindet sich vorne

Automatische Einrichtung
Automatisches Setup	Automatisch setzt Zeitbasis, Auslöser und Empfindlichkeit, um eine breite Palette von wiederholten Signalen anzuzeigen
Finden Sie die vertikale Skala	Automatisch setzt die vertikale Empfindlichkeit und verschiebt für den ausgewählten Kanal eine Wellenform mit dem maximalen dynamischen Bereich anzuzeigen

Allgemeine
Automatische Kalibrierung	Sicherstellen, dass die angegebene Gleichspannungs- und Zeitgenauigkeit mindestens ein Jahr erhalten bleibt.

Sonden
Sonden	Qty. (4) ÷ 10 Passive Sonden
Probe-System	Probus und ProLink. Automatisch erkennt und unterstützt eine Vielzahl von kompatiblen Sonden
Größenfaktoren	Automatisch oder manuell je nach verwendeter Sonde ausgewählt
Kalibrierausgang	Cal Ausgang: 1 kHz Quadratwelle, 1 Vp-p (typisch), Ausgang zum Sondenhaken. Fast Edge-Ausgang: 5MHz Quadratwelle, 350mVp-p (typisch), 50ps Anstiegszeit, Ausgang zum SMA-Anschluss, Wechselstrom gekoppelt.

Energiebedarf
Spannung	100-240 VAC ±10% bei 45-66 Hz; 100-120 VAC ±10% bei 380-420 Hz; automatische Wechselspannungswahl, Anlagenkategorie II
Max. Stromverbrauch	975 W / 975 VA

Umwelt und Sicherheit
Temperatur (Betrieb)	+5 °C bis +40 °C einschließlich CD-RW/DVD-ROM-Laufwerk
Temperatur (nicht in Betrieb)	-20 °C bis +60 °C
Luftfeuchtigkeit (Betrieb)	5% bis 80% relative Luftfeuchtigkeit (nicht kondensierend) bis + 31 °C. Die Höchstgrenze wird bei +40 °C auf 50% relativer Luftfeuchtigkeit (nicht kondensierbar) gesenkt.
Luftfeuchtigkeit (Nicht betrieben)	Relative Luftfeuchtigkeit (nicht kondensierend) von 5% bis 95% nach MIL-PRF-28800F
Höhenstand (Betrieb)	Bis zu 10.000 ft (3048 m) bei oder unter +25 °C
Höhenstand (nicht in Betrieb)	Bis zu 12.192 m
Zufällige Vibrationen (Betrieb)	0.5 gms 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen
Zufällige Vibrationen (nicht betriebsbereit)	2.4 gms 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen
Funktioneller Schock	20 g Spitze, halber Sinus, 11 ms Puls, 3 Stöße (positiv und negativ) in jeder der drei orthogonalen Achsen, insgesamt 18 Stöße

Physische Dimensionen
Abmessungen (HWD)	14"H x 18,4"W x 16"D (355 x 467 x 406 mm)
Gewicht	51.5 Pfund (23,4 kg)
Versandgewicht	70.0 lbs. (31,8 kg)

Häufige Fragen:

1Können Sie die Bestellung nach Kanada oder Australien versenden?

Ja, das können wir. Wir schicken Bestellungen weltweit.

2Welche Art der Lieferung verwenden Sie und welche Lieferzeit?

Wir können per EMS, DHL, FedEx, UPS, TNT mit Trackingnummer versenden.

3- Wie lange haben Sie bezahlt?

100% T/T-Zahlung vor der Lieferung.

4Wie kann ich noch eine andere Frage stellen?

Kontaktieren Sie uns online oder hinterlassen Sie uns Nachrichten.

Oszilloskop praktisches WaveMaster SDA820Zi-A LeCroy 20GHz Digital 0

Stichworte:

Einzelheiten Zu Den Produkten

Haus Produits

Analog-digitales Oszilloskop

Oszilloskop praktisches WaveMaster SDA820Zi-A LeCroy 20GHz Digital

Alle Kategorien

Oszilloskop praktisches WaveMaster SDA820Zi-A LeCroy 20GHz Digital

Markenbezeichnung:	LeCroy
Modellnummer:	SDA820Zi-A
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

USA

Markenname:

LeCroy

Modellnummer:

SDA820Zi-A

Produktbezeichnung:

Oszilloskop

Häufigkeit:

20 Gigahertz

Kanäle:

4 Ch

Stichprobenquote:

80 GS/s

Die Situation:

Gebraucht

Funktionen:

Getestet, voll funktionsfähig

Min Bestellmenge:

1 Satz

Preis:

Verhandlungsfähig

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

auf Lager

Hervorheben:

Analog-digitales Oszilloskop LeCroy

SDA820Zi-A analog-digitales Oszilloskop

Praktisches Oszilloskop LeCroy Digital

Beschreibung des Produkts

- Ich weiß nicht. LeCroy WaveMaster SDA820Zi-A 20 GHz 4 CH

Beschreibung von Tektronix SDA820Zi-A

Wesentliche Merkmale

bis zu 30 GHz Bandbreite und 80 GS/s Probenahmerate
Die fortschrittlichste Benutzeroberfläche des Oszilloskops
Die einzige echte Hardware der Branche 14.1 Gb/s Serienauslöser
Niedrige Jitter-Messfläche und außergewöhnliche Zeitbasisstabilität
Umfassendes Set an Tools zur Analyse, Debug, Validierung und Einhaltung serieller Daten
Integrierte 50 Ω- und 1 MΩ-Eingänge für echte Verbindung und Sondierflexibilität
Integrierte Standard- und kundenspezifische Messungen und mathematische Funktionen für eine konkurrenzlose Analysefähigkeit
Mehrspurige Seriendaten-Analyse von Augen-, Jitter- und Crosstalk-Daten
Echtzeit-De-Embedding, Emulation und Ausgleich

Außergewöhnliche Leistung

Revolutionäre Nutzbarkeit

Die Frage der Lösung

Debug und Validierung erleichtert

Optimierte Konfigurationen für die serielle Datenanalyse

SDAIII-Toolset

Decodieren von der Bitebene zur Protokollschicht

Es gibt Decoder für mehr als 20 serielle Datenbusse mit niedriger und höherer Geschwindigkeit.Die Kommission hat eine Reihe, exportierbare Decodierungstabelle.

Automatisierte Konformitätsprüfung

PCI-Express (1.0, 2.0, 3.0)
USB 1, USB 2, USB 3. Wir haben es geschafft.0
DDR2, LPDDR2, DDR3, LPDDR3, DDR4
SAS2, SAS3, SATA
MIPI D-PHY, MIPI M-PHY
10/100/100 BASE-T, 10GBASE-T, 10GBASE-KR, SFI
HDMI 1.4, DisplayPort 1.2
MOST50, MOST150, Breite Reichweite

Vertikales System
Analogbandbreite (maximal)	20 GHz
Analogbandbreite @ 50 Ω (-3 dB) (ProLink-Eingang)	20 GHz (≥ 10 mV/div)
Analogbandbreite @ 50 Ω (-3 dB) (ProBus-Eingang)	3.5 GHz (≥ 10 mV/div)
Analogbandbreite @ 1 MΩ (-3 dB) (ProBus-Eingang)	500 MHz (typisch ≥ 2 mV/div)
Aufstiegszeit (10-90%, 50 Ω)	22 PS (Prüfgrenze, Flachheitsmodus)
Aufstiegszeit (20-80%, 50 Ω)	16.5 PS (Flachmodus)
Eingangskanäle	4 (Jede Kombination von ProLink- und ProBus-Eingängen)
Bandbreitenbegrenzer	20 MHz, 200 MHz, 1 GHz, 4 GHz, 6 GHz, 8 GHz, 13 GHz, 16 GHz
Eingangsimpedanz	ProLink-Eingänge: 50 Ω+/-2% bei ≤ 100 mV/div, 50 Ω+/-3% bei > 100 mV/div ProBus-Eingänge: 50 Ω+/-2% oder 1 MΩ bei 16 pF, 10 MΩ bei 11 pF mit mitgelieferter Sonde
Eingangskopplung	ProLink-Eingänge - 50 Ω: Gleichstrom, GND ProBus-Eingänge - 1 MΩ: Wechselstrom, Gleichstrom, GND; 50 Ω: Gleichstrom, GND
Maximale Eingangsspannung	50 Ω (ProLink): ±2 Vmax@≤100mV/div, 5,5Vrms@>100mV/div 50 Ω (ProBus): ±5 Vmax, 3,5 Vrms 1 MΩ (ProBus): max. 250 V (Peak-AC: < 10 kHz + Gleichstrom)
Kanal-Kanal-Isolierung	Gleichstrom bis 10 GHz: 50 dB (> 315: 1) 10 bis 15 GHz: 46 dB (> 200:1) 15 bis 20 GHz: 40 dB (> 100:1) (für zwei beliebige ProLink-Eingangskanäle, gleiche oder unterschiedliche V/Div-Einstellungen, typisch)
Vertikale Auflösung	8 Bit; bis zu 11 Bit mit erweiterter Auflösung (ERES)
Empfindlichkeit	50 Ω (ProLink): 2 mV-1 V/div, voll variabel (2-9.9 mV/div über Zoom) 50 Ω (ProBus): 2 mV-1 V/div, voll variabel; 1 MΩ (ProBus): 2 mV-10 V/div, voll variabel
Gleichstrom-Vertikalgewinngenauigkeit (Gewinnkomponente der Gleichstromgenauigkeit)	±1% F.S. (typisch), bei 0V verschoben; ±1,5% F.S. (Prüfgrenze), bei 0V verschoben
Vertikaler Geräuschboden (50 mV/div)	20,20 mVrms (typisch)
Ausgleichsbereich	50 Ω (ProLink): Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze 50 Ω (ProBus): Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze 1 MΩ: Bei der Prüfung der Einheitlichen Regelung für die Bereitstellung von elektrischem Strom Bei der Prüfung der Einheitlichen Regelung für die Berechnung der Stromversorgung Die in Absatz 1 Buchstabe b genannten Anwendungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu berücksichtigen.
DC-Vertikalverschiebungsgenauigkeit	±(1,5% der Versetzungsrichtung + 1,5% F.S. + 1 mV) (Prüfgrenze)

Horizontales System
Zeitgründe	Interne Zeitbasis für 4 Eingangskanäle
Zeit-/Teilungsbereich	20 ps/div-128 s/div (Echtzeitmodus: 20 ps/div - 64 s/div; RIS-Modus: 20 ps/div - 10 ns/div, benutzerwählbar bei ≤10ns/div; Rollmodus: 100 ms/div bis 128 s/div,Benutzerwählbar bei ≥ 100 ms/div und ≤ 5 MS/s), je nach Speicherlänge
Genauigkeit der Uhr	< 1 ppm + (Alterung von 0,5 ppm/Jahr ab der letzten Kalibrierung)
Muster-Uhr-Jitter	bis zu 10 μs erworbener Zeitrahmen: 100 fsrms (interne Zeitbasis-Referenz) bis 6,4 ms erworbener Zeitrahmen: 150fsrms (interne Zeitbasisreferenz)
Genauigkeit der Delta-Zeitmessung	√2√(Noise/SlewRate) ^2+(Sample Clock Jitter) ^2 ) (RMS) + ((Uhrgenauigkeitlesen) ((Sekunden)
Jitter-Messfläche	√((Rauschen/SlewRate) ^2+(Sample Clock Jitter) ^2 ) Sekundensrms (TIE)
Jitter zwischen den Kanälen	< 250 fsrms (TIE, typisch, bei maximaler Bandbreite gemessen)
Auslöser und Interpolator-Jitter	< 0,1 ps rms (typisch für Software), 2 ps rms (typisch für Hardware),
Kanal-Kanal-Schiebebereich	±9 x Zeit/Div-Einstellung oder maximal 25 ns (je nachdem, welcher Wert größer ist), jeder Kanal
Externe Zeitdatenbank (Eingabe)	10 MHz; Impedanz von 50 Ω an der hinteren Eingabe
Externe Zeitdatenbank (Ausgabe)	10 MHz; Impedanz von 50 Ω, Ausgang auf der Rückseite

Erwerbssystem
Einmalprobenquote/Ch	40 GS/s bei 4 Ch (80 GS/s bei 2 Ch mit optionalem WM8Zi-2X80GS externen Verbundgerät)
Zufällig eingebundene Probenahme (RIS)	200 GS/s für sich wiederholende Signale (20 ps/div bis 10 ns/div)
Maximale Auslöserquote	1,000,000 Wellenformen/Sekunde (im Sequenzmodus bis zu 4 Kanäle)
Zeit zwischen den Segmenten	1 μs
Standardspeicher (4 Ch / 2 Ch / 1 Ch) (Anzahl der Segmente)	20 M / 20 M / 20 M (Speicher und Probenrate können im 1 oder 2 Ch-Modus mit Hilfe des externen Interleaving-Geräts WM8Zi-2X80GS verdoppelt werden) 2000)
Speicheroptionen (4 Ch / 2 Ch / 1 Ch) (Anzahl der Segmente)	Option S-32: 32M / 32M / 32M (7.500) Option M-64: 64M / 64M / 64M (15.000) L-128 Option: 128M / 128M / 128M (15.000) VL-256 Option: 256M / 256M / 256M (15.000) Anmerkung: Bei allen Speicheroptionen erlaubt das WM8Zi-2X80GS External Interleaving Device 80 GS/s bei 1 oder 2ch mit doppelt so viel Speicher)

Verarbeitung der Erwerbserwerbungen
Durchschnitt	Summierte Durchschnittswerte auf 1 Million Durchsuchungen; kontinuierliche Durchschnittswerte auf 1 Million Durchsuchungen
Erweiterte Auflösung (ERES)	Von 8,5 bis 11 Bit vertikale Auflösung
Umschlag (Extrema)	Umschlag, Boden oder Dach für bis zu 1 Million Durchsuchungen
Interpolation	Linear oder Sin x/x

Auslösesystem
Modelle	Normal, Auto, Single und Stop
Quellen	Jeder Eingangskanal, Aux, Aux/10, Linie oder Fast Edge. Neigung und Ebene, die für jede Quelle einzigartig sind (außer Linie-Trigger)
Kopplungsmodus	Gleichstrom, Wechselstrom, HFRej, LFRej
Verzögerung vor dem Auslösen	0-100% der Speichergröße (in 1%igen Schritten von 100 ns einstellbar)
Verzögerung nach Auslösung	0-10.000 Abteilungen im Echtzeitmodus, bei langsameren Zeit-/Abteilungs-Einstellungen oder im Rollmodus begrenzt
Zeit- oder Ereignisverzögerung	von 2 s bis 20 s oder von 1 bis 99,999,999 Ereignisse
Innerer Auslöserbereich	±4,1 div von der Mitte
Triggerempfindlichkeit mit Edge Trigger ProBus-Eingängen	2 div @ < 3,5 GHz, 1.5 div @ < 1,75 GHz, 1.0 div @ < 200 MHz, (für Gleichspannung ≥ 10 mV/div, 50 Ω)
Triggerempfindlichkeit mit Edge Trigger ProLink-Eingängen	3 div @ < 15 GHz, 1.5 div @ < 3 GHz, 1.0 div @ < 200 MHz, (für Gleichstrom-, Wechselstrom- und LFRej-Kopplungen ≥ 10 mV/div, 50 Ω)
Externe Triggerempfindlichkeit (Kanten-Trigger)	2 div @ < 1 GHz, 1.5 div @ < 500 MHz, 1.0 div @ < 200 MHz, (für Gleichstromkopplungen)
Max. Auslöserfrequenz, SMART Auslöser	2.0 GHz @ ≥ 10 mV/div (mindeste Auslösbreite 200 ps)
Außen-Trigger-Eingangsbereich	Ausrüstung (± 0,4 V); Ausrüstung/10 (± 4 V)

Grundlegende Auslöser
Grenze	Auslöst sich, wenn das Signal die Neigung (positiv, negativ oder entweder) und die Ebene erfüllt.
Fenster	Auslöst, wenn das Signal aus einem Fenster mit einstellbaren Schwellen definiert wird
TV-Kompositionsvideo	Auslöser NTSC oder PAL mit auswählbarer Linie und Feld; HDTV (720p, 1080i, 1080p) mit auswählbarer Bildrate (50 oder 60 Hz) und Line; oder CUSTOM mit auswählbaren Feldern (1-8), Lines (bis 2000),Bildrate (25, 30, 50 oder 60 Hz), Verflechtung (1:1, 2:1, 4:1, 8:1) oder Synchronisierungspulsneigung (positiv oder negativ).

SMART-Trigger
Staat oder Rand qualifiziert	Auslöst auf jeder Eingabequelle nur, wenn auf einer anderen Eingabequelle ein definierter Zustand oder ein Rand aufgetreten ist.
Erst qualifiziert	In Sequence-Acquisition-Modus wird das Ereignis B nur wiederholt ausgelöst, wenn ein definiertes Muster, Zustand oder Rand (Ereignis A) im ersten Segment der Akquisition erfüllt ist.Holdoff zwischen Quellen ist nach Zeit oder Ereignissen auswählbar.
Ausfall	Auslöst, wenn das Signal länger als die ausgewählte Zeit zwischen 1 ns und 20 s ausfällt.
Muster	Logische Kombination (AND, NAND, OR, NOR) von 5 Eingängen (4 Kanäle und externer Auslöser). Jede Quelle kann hoch, niedrig oder egal sein. Die hohe und niedrige Ebene kann unabhängig ausgewählt werden.Auslöser am Anfang oder Ende des Musters.

SMART-Trigger mit Ausschlusstechnologie
Störung	Auslöser bei positiven oder negativen Störungen mit wählbaren Breiten von 200ps bis 20 s oder bei intermittierenden Störungen.
Breite (Signal oder Muster)	Auslöser bei positiver, negativer oder beiden Breiten mit auswählbaren Breiten von 200ps bis 20 s oder bei intermittierenden Störungen.
Intervall (Signal oder Muster)	Auslöser in wählbaren Intervallen zwischen 1 ns und 20 s.
Timeout (State/Edge qualifiziert)	Auslöst auf jeder Quelle, wenn ein bestimmter Zustand (oder Übergangsrand) auf einer anderen Quelle aufgetreten ist. Die Verzögerung zwischen den Quellen beträgt 1 ns bis 20 s oder 1 bis 99,999999 Veranstaltungen.
Runt	Auslöser bei positiven oder negativen Laufzeiten, definiert durch zwei Spannungsgrenzwerte und zwei Zeitgrenzwerte.
Schlachtungsrate	Auslöser für Randgeschwindigkeiten. Wählen Sie Grenzwerte für dV, dt und Neigung. Wählen Sie Randgrenzwerte zwischen 1 ns und 20 ns.
Auslösung des Ausschlusses	Auslöser bei intermittierenden Fehlern durch Angabe des erwarteten Verhaltens und Auslöser, wenn diese Bedingung nicht erfüllt ist

Kaskaden (Sequenz) Auslöser
Fähigkeit	Arm auf "A" Event, dann Trigger auf "B" Event oder Arm auf "A" Event, dann Qualify auf "B" Event und Trigger auf "C" Event.
Arten	Kaskade A und dann B: Rand, Fenster, Muster (Logik) Breite, Störung, Intervall, Ausfall oder Messung. Kaskade A dann B dann C (Messung): Rand, Fenster, Muster (Logik), Breite, Störung, Intervall, Ausfall oder Messung. Kaskade A, dann B, dann C: Rand, Fenster, Muster (Logik)
Holdoff	Die Haltbarkeit zwischen A und B oder B und C ist durch Zeit (1ns bis 20s) oder Anzahl der Ereignisse auswählbar. Die Auswahl des Messtriggers als letzte Stufe in einer Kaskade schließt eine Halt-off-Einstellung zwischen der vorherigen und der letzten Stufe aus.

Hochgeschwindigkeits-Serienprotokoll-Auslösung
Datenquoten	Option WM8Zi-6GBIT-80B-8B10B-TD: 600 Mb/s bis 6,5 Gb/s, nur Kanal 4-Eingang Option WM8Zi-14GBIT-80B-8B10B-TD: 600 Mb/s bis 14,1 Gb/s, nur Kanal 4-Eingang
Länge des Musters	80 Bit NRZ, acht 8b/10b Symbole
Uhr- und Datenausgänge	Keine Uhr- und Datenwiederherstellungs-Ausgänge bereitgestellt

Auslösung des seriellen Protokolls mit niedriger Geschwindigkeit (optional)
Optional verfügbar	Einheitliche Datenbank für die Bereitstellung von Daten über die Datenbank

Auslöser für die Messung
Messungsauslösung	Aus einer Vielzahl von Messparametern auswählen, um einen Messwert mit qualifizierten Grenzen auszulösen.

Farbwellenbildschirm
Typ	Farbe 15,3" Flachbildschirm TFT-Active Matrix LCD mit hochauflösendem Touchscreen
Entschließung	WXGA; 1280 x 768 Pixel.
Anzahl der Spuren	Anzeigen von maximal 16 Spuren (bis zu 40 mit einigen Softwareoptionen).
Gitterstile	Auto, Einzel, Dual, Quad, Octal, XY, Einzel + XY, Dual + XY
Darstellung der Wellenform	Verknüpfte Probenpunkte oder nur Probenpunkte

Internes Wellenbildgedächtnis
Internes Wellenbildgedächtnis	12 aktive Wellenform-Speicherspuren (M1-M12) speichern 16 Bit/Punkt-Wellenformen in voller Länge.

Integrierte zweite Anzeige
Typ	Unterstützt Touchscreen-Integration von vom Benutzer bereitgestellten zweiten Displays mit Split-Grid-Fähigkeit. (Anmerkung: Der Touchscreen-Treiber für das zweite Display ist möglicherweise kein Fujitsu-Treiber)
Entschließung	Bestimmt durch von dem Benutzer gewählte Anzeige

LeCroy WaveStreamTM Schnellen Anzeigemodus
Intensität	256 Intensitätsniveaus, 1-100% durch Frontsteuerung einstellbar
Arten	Wählen Sie analoge oder farbliche Einstufung aus
Anzahl der Kanäle	bis zu 4 gleichzeitig
Maximale Probenahmenrate	40 GS/s (80 GS/s mit optionaler WM8Zi-2X80GS-Außeneinrichtung)
Beharrlichkeit beim Altern	Wählen Sie von 500 ms bis Infinity
Wellenformen/Sekunde (kontinuierlich)	bis zu 2500 Wellenformen/Sekunde
Betrieb	Wechseln zwischen WaveStream ON (Analog), ON (Farbe) und OFF

Analog-Persistenz-Anzeige
Analog- und Farbveränderung	Variable Sättigungswerte; speichert die Persistenzdaten jeder Spur im Speicher
Arten der Beharrlichkeit	Analog, farbig oder dreidimensional auswählen
Auswahl der Spuren	Aktivieren Sie die Persistenz auf alle oder jede Kombination von Spuren
Beharrlichkeit beim Altern	Auswählen von 500 ms bis unendlich
Anzeigemodi	Alle angesammelt, oder alle angesammelt mit der letzten Spur hervorgehoben

Hochgeschwindigkeitsdigitalisierer-Ausgabe (optional)
Typ	LeCroy LSIB
Übertragungsquote	bis zu 325 MB/s (typisch)
Ausgangsprotokoll	PCI Express, Gen 1 (4 Spuren für die Datenübertragung)
Kontrollprotokoll	TCP/IP
Kommando-Set	Über Windows Automation oder über LeCroy Remote Command Set

Prozessor/CPU
Typ	Intel® CoreTM i7-2600 Quad, 2,6 GHz (bis zu 3,8 GHz im Turbo-Modus) (oder besser)
Prozessorspeicher	8 GB Standard für STD-Speicher (20 Mpt), S-32 und M-64 Speicheroptionen 16 GB-Standard für Speicheroptionen L-128 und VL-256 Bis zu 32 GB optional
Betriebssystem	Microsoft Windows® 7 Professional Edition (64-Bit)
Echtzeituhr	Datum und Uhrzeit mit Wellenform in Papierdateien angezeigt. SNTP-Unterstützung zur Synchronisierung mit präzisen internen Uhren.

Spuren der Zoom-Erweiterung
Spuren der Zoom-Erweiterung	Anzeige von bis zu 12 Zoom- und 12 Mathematik-/Zoom-Spuren

Aufstellungsspeicher
Frontplatte und Instrumentenzustand	Speichern auf der internen Festplatte, über das Netzwerk oder auf einem USB-verbundenen Peripheriegerät.

Schnittstelle
Fernbedienung	Über Windows Automation oder über LeCroy Remote Command Set
Netzwerkkommunikationsstandard	VXI-11 oder VICP, LXI Klasse C (v1.2) Konform
GPIB-Hafen	Unterstützt IEEE - 488.2
LSIB-Hafen (optional)	Unterstützt PCIe Gen1 x4 Protokoll mit LeCroy bereitgestellte API
Ethernet-Anschluss	Unterstützt 10/100/1000BaseT Ethernet-Schnittstelle (RJ45-Anschluss)
USB-Anschlüsse	mindestens 6 (einschließlich 3 Frontplatten) USB 2.0-Anschlüsse unterstützen Windows-kompatible Geräte
Außenüberwachungsport	15 Pins D-Type WXGA-kompatibel, um den vom Kunden gelieferten externen Monitor zu unterstützen. Einbezieht Unterstützung für erweiterten Desktop-Betrieb mit einem zweiten Monitor.
Peripheriebus	LeCroy LBUS-Standard

Hilfsmittel
Signaltypen	Für den externen Auslöser-Eingang
Koppeln	50 Ω: Gleichstrom; 1 MΩ: Wechselstrom, Gleichstrom, GND
Max. Eingangsspannung	50 Ω: 5 Vrms; 1 MΩ: 250 V (Peak AC < 10 kHz + DC)

Hilfsleistung
Signaltypen	Auswählen aus Kalibrator, Steuersignalen oder ausgeschaltet
Ausgangssignal	500 Hz-5 MHz Quadratwellen- oder Gleichstromniveau; 0,0 bis 500 mV in 50 Ω (0-1 V in 1 MΩ)
Kontrollsignale	Auslöser aktiviert, Auslöser ausgeschaltet, Pass/Fail Status, ausgeschaltet
Typ des Steckers	BNC befindet sich vorne

Automatische Einrichtung
Automatisches Setup	Automatisch setzt Zeitbasis, Auslöser und Empfindlichkeit, um eine breite Palette von wiederholten Signalen anzuzeigen
Finden Sie die vertikale Skala	Automatisch setzt die vertikale Empfindlichkeit und verschiebt für den ausgewählten Kanal eine Wellenform mit dem maximalen dynamischen Bereich anzuzeigen

Allgemeine
Automatische Kalibrierung	Sicherstellen, dass die angegebene Gleichspannungs- und Zeitgenauigkeit mindestens ein Jahr erhalten bleibt.

Sonden
Sonden	Qty. (4) ÷ 10 Passive Sonden
Probe-System	Probus und ProLink. Automatisch erkennt und unterstützt eine Vielzahl von kompatiblen Sonden
Größenfaktoren	Automatisch oder manuell je nach verwendeter Sonde ausgewählt
Kalibrierausgang	Cal Ausgang: 1 kHz Quadratwelle, 1 Vp-p (typisch), Ausgang zum Sondenhaken. Fast Edge-Ausgang: 5MHz Quadratwelle, 350mVp-p (typisch), 50ps Anstiegszeit, Ausgang zum SMA-Anschluss, Wechselstrom gekoppelt.

Energiebedarf
Spannung	100-240 VAC ±10% bei 45-66 Hz; 100-120 VAC ±10% bei 380-420 Hz; automatische Wechselspannungswahl, Anlagenkategorie II
Max. Stromverbrauch	975 W / 975 VA

Umwelt und Sicherheit
Temperatur (Betrieb)	+5 °C bis +40 °C einschließlich CD-RW/DVD-ROM-Laufwerk
Temperatur (nicht in Betrieb)	-20 °C bis +60 °C
Luftfeuchtigkeit (Betrieb)	5% bis 80% relative Luftfeuchtigkeit (nicht kondensierend) bis + 31 °C. Die Höchstgrenze wird bei +40 °C auf 50% relativer Luftfeuchtigkeit (nicht kondensierbar) gesenkt.
Luftfeuchtigkeit (Nicht betrieben)	Relative Luftfeuchtigkeit (nicht kondensierend) von 5% bis 95% nach MIL-PRF-28800F
Höhenstand (Betrieb)	Bis zu 10.000 ft (3048 m) bei oder unter +25 °C
Höhenstand (nicht in Betrieb)	Bis zu 12.192 m
Zufällige Vibrationen (Betrieb)	0.5 gms 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen
Zufällige Vibrationen (nicht betriebsbereit)	2.4 gms 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen
Funktioneller Schock	20 g Spitze, halber Sinus, 11 ms Puls, 3 Stöße (positiv und negativ) in jeder der drei orthogonalen Achsen, insgesamt 18 Stöße

Physische Dimensionen
Abmessungen (HWD)	14"H x 18,4"W x 16"D (355 x 467 x 406 mm)
Gewicht	51.5 Pfund (23,4 kg)
Versandgewicht	70.0 lbs. (31,8 kg)

Häufige Fragen:

1Können Sie die Bestellung nach Kanada oder Australien versenden?

Ja, das können wir. Wir schicken Bestellungen weltweit.

2Welche Art der Lieferung verwenden Sie und welche Lieferzeit?

Wir können per EMS, DHL, FedEx, UPS, TNT mit Trackingnummer versenden.

3- Wie lange haben Sie bezahlt?

100% T/T-Zahlung vor der Lieferung.

4Wie kann ich noch eine andere Frage stellen?

Kontaktieren Sie uns online oder hinterlassen Sie uns Nachrichten.

Oszilloskop praktisches WaveMaster SDA820Zi-A LeCroy 20GHz Digital 0

Stichworte:

Rf-Spektrumanalysator

Signal-Spektrumanalysator

Optischer Spektrumanalysator

Vektor-Netzwerkanalysator

Rf-Signalgenerator

Rf-Kommunikationen prüfen Satz

Analog-digitales Oszilloskop

Variable Stromversorgung Wechselstrom-DCs

Rf-Stromzähler

Multi Funktions-Kalibrierer

Emc-Test-System

Elektronische Test-und Maß-Ausrüstung

Emc-Testgerät

Rf-Energie-Sensor

Rf-Spektrumanalysator

Signal-Spektrumanalysator

Optischer Spektrumanalysator

Vektor-Netzwerkanalysator

Rf-Signalgenerator

Rf-Kommunikationen prüfen Satz

Analog-digitales Oszilloskop

Variable Stromversorgung Wechselstrom-DCs

Rf-Stromzähler

Multi Funktions-Kalibrierer

Emc-Test-System

Elektronische Test-und Maß-Ausrüstung

Emc-Testgerät

Rf-Energie-Sensor

Einzelheiten zu den Produkten

Oszilloskop praktisches WaveMaster SDA820Zi-A LeCroy 20GHz Digital

Analog-digitales Oszilloskop LeCroy

SDA820Zi-A analog-digitales Oszilloskop

Praktisches Oszilloskop LeCroy Digital

- Ich weiß nicht. LeCroy WaveMaster SDA820Zi-A 20 GHz 4 CH

Beschreibung von Tektronix SDA820Zi-A

Vertikales System

Horizontales System

Erwerbssystem

Verarbeitung der Erwerbserwerbungen

Auslösesystem

Grundlegende Auslöser

SMART-Trigger

SMART-Trigger mit Ausschlusstechnologie

Kaskaden (Sequenz) Auslöser

Hochgeschwindigkeits-Serienprotokoll-Auslösung

Auslösung des seriellen Protokolls mit niedriger Geschwindigkeit (optional)

Auslöser für die Messung

Farbwellenbildschirm

Internes Wellenbildgedächtnis

Integrierte zweite Anzeige

LeCroy WaveStreamTM Schnellen Anzeigemodus

Analog-Persistenz-Anzeige

Hochgeschwindigkeitsdigitalisierer-Ausgabe (optional)

Prozessor/CPU

Spuren der Zoom-Erweiterung

Aufstellungsspeicher

Schnittstelle

Hilfsmittel

Hilfsleistung

Automatische Einrichtung

Allgemeine

Sonden

Energiebedarf

Umwelt und Sicherheit

Physische Dimensionen

Einzelheiten Zu Den Produkten

Rf-Spektrumanalysator

Signal-Spektrumanalysator

Optischer Spektrumanalysator

Vektor-Netzwerkanalysator

Rf-Signalgenerator

Rf-Kommunikationen prüfen Satz

Analog-digitales Oszilloskop

Variable Stromversorgung Wechselstrom-DCs

Rf-Stromzähler

Multi Funktions-Kalibrierer

Emc-Test-System

Elektronische Test-und Maß-Ausrüstung

Emc-Testgerät

Rf-Energie-Sensor
