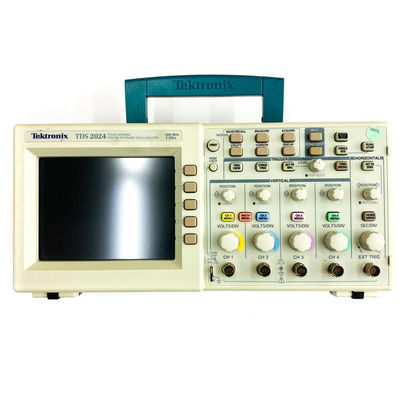

Das Tek TDS2024-Oszilloskop bietet eine genaue Echtzeitaufnahme bis zur vollen Bandbreite, fortschrittliche Auslöser zur Isolierung von Interessenssignalen und 11 standardmäßige automatische Messungen.Die Tek TDS2024 Fast Fourier Transform (FFT) mathematische Funktion ermöglicht es dem Benutzer zu analysieren, um Schaltkreise durch Betrachtung von Frequenz und Signalstärke zu charakterisieren und zu beheben.

• Anzeige (1/4 VGA LCD): Farbe
• Bandbreite: 200 MHz
• Kanäle: 4
• Außen-Trigger-Eingabe: Ja
• Probenquote auf jedem Kanal: 2,0 GS/s
• Aufzeichnungslänge: 2,5 K Punkte
• Vertikale Auflösung: 8 Bit
• Vertikale Empfindlichkeit: 2 mV bis 5 V/div mit kalibrierter Feinstellung
• Gleichstrom-Vertikalgenauigkeit: ± 3%
• Vertikaler Zoom: Vertikal erweitern oder komprimieren Sie eine Live- oder gestoppte Wellenform
• Maximale Eingangsspannung: 300 VRMS CAT II; bei 20 dB/Jahrzehnt über 100 kHz auf 13 Vp-p Wechselstrom bei 3 MHz und mehr reduziert
• Positionsabstand: von 2 mV bis 200 mV/div ±2 V; >200 mV bis 5 V/div ±50 V
• BW-Grenze: 20 MHz
• Eintrittskopplung: Wechselstrom, Gleichstrom, GND
• Eintrittsimpedanz: 1 MO parallel zu 20 pF
• Zeitbasisbereich: 2,5 ns bis 50 sec/div
• Genauigkeit der Zeitbasis: 50 ppm
• Horizontale Vergrößerung: Horizontale Erweiterung oder Komprimierung einer Live- oder gestoppten Wellenform

Merkmale derTDS2024Digitales Phosphor-Oszilloskop

• 200 MHz-Bandbreitenmodelle
• Modell mit 4 Kanälen
• Probenrate bis zu 2 GS/s auf allen Kanälen
• 2.5k Punkte Aufzeichnungslänge auf allen Kanälen
• Erweiterte Auslöser, einschließlich Pulse Width Trigger und Zeilenauswahl Video

Liste der Optionen für TDS2024
