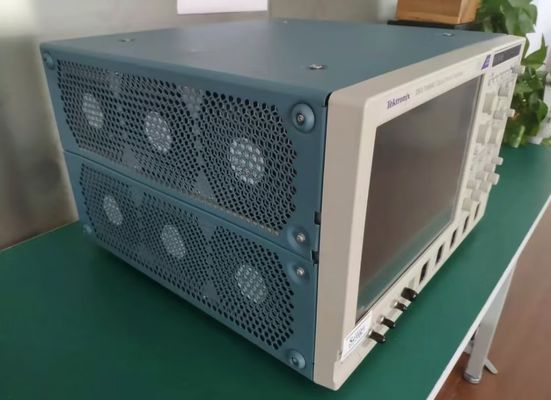

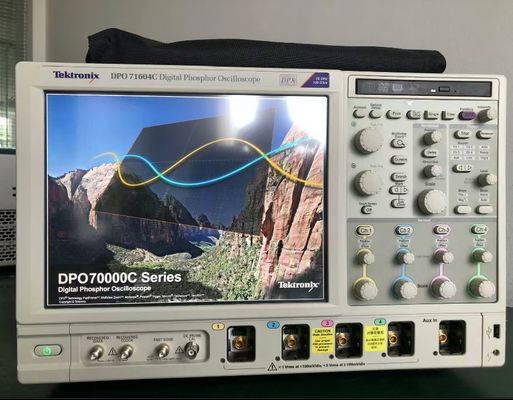

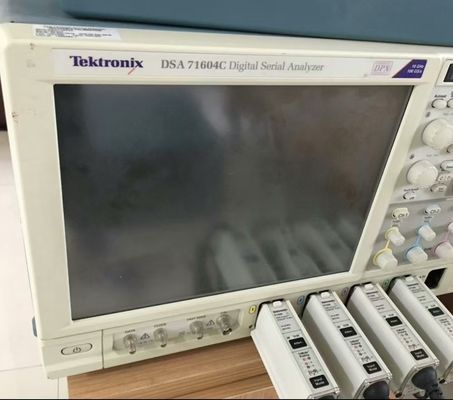

Geprüftes digitales Oszilloskop von Tektronix DPO71604C DSA71604C 16 GHz 100 GS/s mit 4 Kanälen

Beschreibung von Tektronix DPO/DSA71604C

Für die Entwicklung mit heutigen High-Speed-Seriestandards ist der DSA70000 Digital Serial Analyzer Ihre kompromisslose, leistungsstarke, dedizierte Lösung, um Ihre Design-Herausforderungen effizient zu bewältigen

Die DSA70000-Serie ist eine neue Generation von Echtzeit-Digital-Serienanalysatoren, die auf der gleichen fortschrittlichen Technologie wie die Echtzeit-Digital-Phosphor-Oszilloskope DPO70000 basiert.Da die serielle Hochgeschwindigkeitstechnologie immer mehr verbreitet wird, suchen immer mehr Designer nach einfach zu bedienenden, vollständigen und dedizierten Lösungen zur Überprüfung, Charakterisierung, Debugging und Prüfung von ausgeklügelten Hochgeschwindigkeits-Serienentwürfen.Die DSA70000-Serie ist speziell darauf ausgerichtet, die anspruchsvollen Seriendesignprobleme von Designern mit hoher Geschwindigkeit zu lösen, indem er erweiterte Spezialkenntnisse im Bereich der seriellen Hochgeschwindigkeitsdaten einbezieht.und unvergleichliche Debugging-Tools der DPO70000-SerieEs verfügt zudem über erweiterte Analysewerkzeuge, die eine hohe Geschwindigkeit der seriellen Signalanalyse und die Messung der Konformität in einem spezialisierten Instrument ermöglichen.

Die Analysatoren der DSA70000-Serie bieten die Signaltreue von Tektronix-Oszilloskopen, um das Vertrauen in Ihre Messresultate zu gewährleisten: hohe Probenahmen auf allen Modellen, auf allen Kanälen,Um mehr Signaldetails zu erfassen (Transienten), Unvollkommenheiten, schnelle Kanten), 25 GS/s auf allen vier Kanälen für die 4, 6 und 8 GHz-Modelle, 50 GS/s auf allen vier Kanälen für die 12.5, 16 und 20 GHz-Modelle, Bandbreitenerweiterung sowie beste niedrige Jitter-Rauschfläche und vertikale Genauigkeit für sehr genaue Messungen.

Die DSA70000-Serie bietet die längste Akquisition der Branche, um mehr Auflösung und längere Zeitreihenfolge zu bieten.oder optional bis zu 100 M Proben auf allen vier Kanälen für die, 6 und 8 GHz-Modelle, 200 M-Proben auf allen vier Kanälen für die 12.5Diese tiefe Aufzeichnungslänge kann leicht verwaltet und mit der MultiView ZoomTM-Funktion einen detaillierten Vergleich und eine Analyse mehrerer Wellenformsegmente ermöglicht werden.

Die DSA70000-Analysatoren teilen die DPX-Technologie des DPO70000 und können eine hohe Wellenformfangrate von mehr als 300.000 Wellenformen pro Sekunde liefern.Die DSA70000 Serie erfasst diese intermittierenden Fehlerereignisse, die ein Design mit dem FastAcq-Akquisitionsmodus brechen könnenMit Pinpoint®-Auslösung ist die DSA70000-Serie auch ausgestattet, um einen Abschnitt eines komplexen Signals zur weiteren Analyse zu isolieren.

Zur Debugging von seriellen Architekturen verfügt die DSA70000-Serie über die NRZ-Seriemodell-Triggerung und Protokolldekodierung mit integrierter Taktwiederherstellung.die Übergangsphasen, und decodiert Zeichen und andere Protokolldaten. Sie können die erfassten Bitsequenzen in ihren Worten für eine bequeme Analyse (für 8b/10b und andere codierte serielle Datenströme) dekodiert sehen,oder Sie können die gewünschten verschlüsselten Wörter für die serielle Muster-Trigger zu erfassenDie DSA70000 Serie deckt Serienstandards bis zu 3,125 Gbps ab.

Die DSA70000-Serie verfügt über die höchste Genauigkeit von Jitter- und Timing-Messungen sowie umfassende Analysealgorithmen.Sie können Jitter-Messungen über zusammenhängende Uhrzyklen von jedem gültigen Puls in einer einzigen AufnahmeMehrere Messungen und Trenddiagramme zeigen schnell die Systemzeit unter variablen Bedingungen.Es beinhaltet auch die Zufalls- und Deterministische Jitter-Trennung sowie die Gesamt-Jitter-Messung bei einem Bitfehlerverhältnis von 10- 18 Jahre.

Kommunikationsmasken-Testing bietet ein komplettes Portfolio von Masken zur Überprüfung der Einhaltung der Serienkommunikationsstandards.544 Mbps bis 155 Mbps) /ANSI T1.102 (1.544 Mbps bis 155 Mbps); Ethernet IEEE 802.3Anwendungsbereich: ANSI X3.263 (1.544 Mbps bis 3.125 Gbps XAUI); Sonet/SDH (51.84 Mbps bis 2.4883 Gbps); Glasfaserkanal (133 Mbps bis 4.25 Gbps)1) InfiniBand (2,5 Gbps); USB (12 Mbps bis 480 Mbps); Serial ATA (1,5 Gbps, 3 Gbps); Serial Attached SCSI (1,5 Gbps, 3,0 Gbps); IEEE 1394b (491,5 Mbps bis 1,966 Gbps); Schnelle E/A (1,25 Gbps bis 3,0 Gbps).125 Gbps)OIF-Standards (2.488 Gbps bis 3.11 Gbps); PCI Express (2.5 Gbps).

Genaue, einfache und anpassbare physikalische Schichtprüfung auf Hochgeschwindigkeits-Serienstandards.FB-DIMM, Serial ATA, Serial Attached SCSI, Fiber Channel, XAUI, IEEE1394b, RapidIO) ist entscheidend, um die Interoperabilität der Geräte zu gewährleisten.Patentierte Echtzeit- (RT-Eye®) Uhrwiederherstellung und Augenwiedergabe bietet eine standardspezifische Uhrwiederherstellung, hochpräzise Augendiagramme für Übergangs- und Nichtübergangsbits und genaue Jittermessungen sowie Deemphasismessungen.Standardspezifische Konformitäts- und Analysemodule zur Konfiguration der Pass/Fail-Wellenformmaske und Messgrenztests sind ebenfalls als Option für PCI Express (Option PCE) verfügbar, für Serial ATA und SAS (optional SST), für FB-DIMM (Fully Buffered - Dual Inline Memory Module) (optional FBD) oder InfiniBand (optional IBA)

Das Vierkanal-Oszilloskop bietet eine Bandbreite von 16 GHz und eine maximale Echtzeitprobenentnahme von 100 GS/s.Die lange Aufzeichnungslänge des Scopes von bis zu 10 M (20 M für DSA) bietet eine hohe Auflösung sowie eine langfristige Wellenform.Das ausgezeichnete Signal-Rausch-Verhältnis und die überlegene Signalintegrität gewährleisten Vertrauen in die Messergebnisse.

Der Bereich kann auch die Ursache isolieren und die fehlerhaften Subsysteme debuggen.Benutzer können auch intermittierende Signalanomalien schnell erkennen, indem sie Stunden oder sogar Tage sparen, indem sie die Art des Fehlers aufdecken, damit sie mit Hilfe von ausgeklügelten Auslösermodi isoliert werden können.Die Pinpoint-Trigger ermöglichen es dem Scope, selten vorkommende Ereignisse wie Signalruns oder Störungen, die durch Probleme mit der Signalintegrität oder Buskonflikte verursacht werden, zu erfassen, zu analysieren und zu beseitigen.

Liste der Optionen

20XL: 250 MS/Ch Aufzeichnungslänge

ASM: Erweiterte Ereignissuche und -markierung

2XL: 31,25 MS/Ch (Standard für die DSA7000 und MSO7000)

SR-810B: 8b/10b Serienanalyse

SR-CUST: Individuelles Serienanalysekit für Entwickler

TDSUSB2: USB 2.0-Konformitätsprüfsoftware

TDSDVI: DVI-Konformitätsprüflösung

TDSET3: Ethernet-Konformitätssoftware

TDSPTD: Protokoll-Trigger und -Decodierung für 8b/10b

TDSHT3: HDMI-Konformitätsprüflösung

DJA: Jitter- und Augenanalysetools ¢ Advanced (DPOJET)

HDM: TekExpress HDMI2.0 Quelle

HDM-DS: TekExpress HDMI2.0 Sink elektrisch und Sink Protokoll

Häufige Fragen:

1Können Sie die Bestellung nach Kanada oder Australien versenden?

Ja, das können wir. Wir schicken Bestellungen weltweit.

2Welche Art der Lieferung verwenden Sie und welche Lieferzeit?

Wir können per EMS, DHL, FedEx, UPS, TNT mit Trackingnummer versenden.

3- Wie lange haben Sie bezahlt?

100% T/T-Zahlung vor der Lieferung.

4Wie kann ich noch eine andere Frage stellen?

Sie können uns online kontaktieren oder uns unten Nachrichten hinterlassen.
