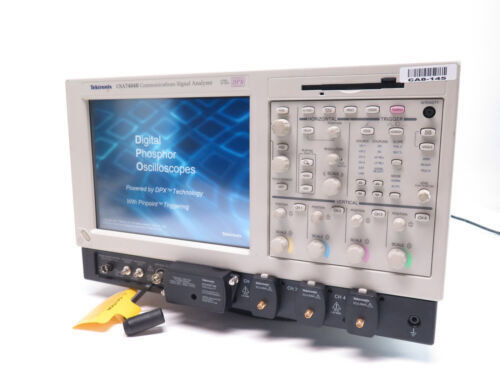

TEKTRONIX DIGITAL PHOsphOR OSCILLOSLOPES TDS7000B -Serie

Funktionen und Vorteile

• Bis zu 7,25 GHz wahre analoge Bandbreite und bis zu 43 ps Risetime (20% - 80%)
• > 400.000 WFMS/S Waveform Capture -Rate, die durch exklusive DPX® -Akquisitionstechnologie betrieben wird
• 20 Gs/s maximale Echtzeit-Stichprobenrate
• Außergewöhnliche Delta-Zeitgenauigkeit für das hohe Vertrauen bei kritischen Timing-Messungen
• MyScope® Custom Control Windows verbessern die Produktivität
• Rechte Mausklickmenüs für außergewöhnliche Effizienz
• Leistungsstarke Auslösungsmerkmale zur schnellen Erkennung relevanter Fehler
• Kommunikationsmasken -Tests bis zu 4,25 GB/s -Preise
• Uhr Wiederherstellung von seriellen Datenströmen bis zu 3,125 GB/s
• Bis zu 64 MB -Datensatzlänge mit Multiview Zoom ™ für die schnelle Navigation von Long Records
• TekConnect® -Schnittstelle für die Hochschulverbindung
• Klassische direkte Steuerelemente, berührungsempfindliches Display oder Mausnavigation
• OpenChoice® mit Microsoft Windows 2000 liefert integrierte Netzwerke und Analysen
• XGA 1024x768 Display

Anwendungen

• Signalintegrität, Jitter und Zeitanalyse
• Überprüfung, Debuggen und Charakterisierung ausgefeilter Designs
• Entwurfs-, Entwicklungs- und Compliance -Tests von seriellen Datenströmen bis zu 4,25 GB/s -Raten
• Debugg von Telekommunikations-, Daten- und Speicher-Netzwerk-Gerätedesigns sowie Hochgeschwindigkeits-Backplanes
• Spektralanalyse
• Untersuchung von transienten Phänomenen

Überlegene Messentidelität • Unüberrennende Analyse • kompromisslose Benutzerfreundlichkeit

Die einzigartige Kombination der TDS7000B-Serie aus überlegener Messentidelität, unübertroffener Analyse und kompromissloser Usability macht es zur ultimativen Testmaschine, um das Design von Hochgeschwindigkeits-Systemen zu vereinfachen und zu beschleunigen. Diese Familie bietet die beste Lösung der Branche für die herausfordernden Signalintegritätsprobleme, mit denen Designer ausgefeilte elektronische Designs überprüfen, charakterisieren und debuggen.

Sie liefern bis zu 7,25 GHz (typisch) echte analoge Bandbreite, bis zu 43 PS -Anstiegszeit (20% - 80%) und maximale Echtzeit -Stichprobenrate von 20 Gs/s, um kritische Ereignisse mit feinen Details zu erfassen. Die exklusive DPX® -Akquisitionstechnologie ermöglicht die Wellenform -Erfassungsraten von bis zu 400.000 WFMs/s, um in Sekunden oder Minuten schnell seltene Störungen zu finden, anstatt Stunden oder Tage. Innovative Software -Lösungen bieten Domain -Expertise für fortschrittliche Analyse- und Compliance -Tests, während die OpenChoice® -Architektur Benutzern ermöglicht, ihr Fachwissen durch die Möglichkeit zu integrieren, einfach benutzerdefinierte Programme zu schreiben oder beliebte kommerzielle Software zu nutzen. Die intuitive grafische Benutzeroberfläche bietet fortgeschrittenen Benutzern eine ausgefeilte Funktionen, ohne gelegentliche Benutzer einzuschüchtern.

MyScope® Custom Control Windows

Mit MyScope Control Windows können Sie Ihre eigenen Steuerfenster nur mit den Steuerelementen, Funktionen und Funktionen erstellen, die Ihnen wichtig sind und die Ihnen für Ihren Job wichtig sind. Zum ersten Mal können Sie Ihre eigene personalisierte „Toolbox“ von Oszilloskopfunktionen erstellen. Sie müssen nicht mehr nach Menüs suchen oder nach einer Pause aus dem Labor neu lernen, wie Sie das Oszilloskop fährt. MyScope Control -Fenster können in wenigen Minuten mit einem einfachen, visuellen Drag & Drop -Prozess leicht erstellt werden. Nach dem Erstellen können diese angepassten Fenster einfach über eine dedizierte MyScope -Taste und Menüauswahl auf der Oszilloskop -Taste/Menüleiste wie jedes andere Steuerfenster zugegriffen werden. Sie können eine unbegrenzte Anzahl benutzerdefinierter Steuerfenster erstellen, sodass jeder Personen, der das Oszilloskop verwendet, in einer gemeinsamen Umgebung ein eigenes eindeutiges Steuerfenster haben kann. Da die Steuerfenster als Dateien auf der Festplatte gespeichert werden, können sie problemlos auf andere Oszilloskope CSA7000B, TDS5000B oder TDS6000B/C übertragen werden, oder sie können sogar an einen Mitarbeiter auf der ganzen Welt per E-Mail an einen Mitarbeiter auf der ganzen Welt werden, wenn die Bedürfnisse erforderlich sind, wenn die Notwendigkeit entsteht. MyScope Control Windows wird allen Oszilloskopbenutzern zugute kommen, von der Beseitigung der Anstiegszeit, die viele gegenüberstehen, wenn sie zum Labor zurückkehren, nachdem er für eine Weile kein Oszilloskop verwendet hat, bis zum Power-Benutzer, der jetzt weitaus effizienter arbeiten kann. Alles, was Sie brauchen, findet sich in einem Steuerfenster, anstatt ständig nach dem Menü durch das Menü navigieren zu müssen, um ähnliche Aufgaben zu wiederholen.

Rechtsklicks

Rechte Mausklickmenüs machen einfache Dinge, wie sie sein sollten - einfach. Die rechten Maustaste sind kontextempfindlich, was bedeutet, dass die im Menü angegebenen Auswahlmöglichkeiten davon abhängen, wo Sie mit der rechten Maustaste auf die Maus geklickt haben. Dies macht die Rechtsklickmenüs extrem intuitiv. Möchten Sie den Cursortyp ändern? Klicken Sie mit der rechten Maustaste auf einen Cursor oder die Cursor -Anzeigen. Möchten Sie die Referenzniveaus einer automatischen Messung ändern? Klicken Sie mit der rechten Messung auf die Messung. Möchten Sie Triggerparameter ändern? Klicken Sie mit der rechten Maustaste auf die Auslöser von Trigger. Möchten Sie die Farbe einer Wellenform ändern? Klicken Sie mit der rechten Maustaste auf den Wellenformgriff. Praktisch alle Objekte auf der Oszilloskop -Anzeige sind mit der Rechtsklickmenüs zugeordnet, die alle geeigneten Aktionen oder Merkmale in Bezug auf diese Objekte enthalten. Es gibt auch Rechtsklickmenüs für Regionen des Displays zusätzlich zu nur Objekten. Wenn Sie beispielsweise mit der rechten Maustaste im Haupt -Graticule klicken, werden ein Menü mit Auswahlmöglichkeiten wie Löschdaten, Standardeinrichtungen, Autoset, Bildschirmaufnahmen, Speichern aller Wellenformen und Hinzufügen von Bildschirmtext angezeigt.

Eigenschaften

Vertikales System

*1Bei ≥ 10 mV/div.

Vertikales System (Fortsetzung)

Hinweis: Typische Systembandbreite von TDS7404B mit P7240: 4 GHz.

Hinweis: Typische Systembandbreite von TDS7404B mit P7330: 3,5 GHz.

Hinweis: Typische Systembandbreite von TDS7704B mit P7260: 6 GHz

Hinweis: Typische Systembandbreite von TDS7704B mit P7350: 5 GHz.

Hinweis: Typische Systembandbreite von TDS7704B mit P7380: 7 GHz.

Zeitbasissystem

Erfassungssystem

Maximale Dauer bei der höchsten Echtzeitauflösung (1-CH)

Erfassungsmodi

Triggersystem

Taktrückgewinnungssystem (Option SM, ST)

Triggermodi

Rand -Positive und/oder negative Steigung an einem Kanal- oder Frontplattenhilfseingang. Die Kopplung umfasst DC, Wechselstrom, Rauschen, Ablehnung, HF -Ablehnung und LF -Ablehnung.

Panne -Auslösen von Störungen von positiven, negativen oder entweder Polarität. Die Mindestfehlerbreite beträgt 1,0 ns mit einer Auflösung von 200 PS (TDS7104/TDS7054). Die minimale Glitchbreite beträgt 170 ps (TDS7704b) oder 225 ps (alle anderen B -Modelle) mit Rückzugzeit von 250 ps (B -Modelle).

Breite -Auslöser auf der Breite eines positiven oder negativen Impulses (bis 170 ps auf B -Modellen) entweder innerhalb oder außerhalb der ausgewählbaren Zeitlimits - 1 NS (TDS7104/TDS7054) oder 340 PS (B -Modelle) bis 1 s).

RUNT -Trigger auf einem Puls, der einen Schwellenwert überschreitet, aber keine zweite Schwelle überschreitet, bevor er den ersten erneut überquert. Optionale Zeitqualifikation.

Zeitüberschreitung -Auslöser für ein Ereignis, das für einen bestimmten Zeitraum hoch, niedrig oder entweder von 1 NS (TDS7104/TDS7054) oder 340 ps (B -Modelle) bis 1 s mit 200 ps (TDS7104/TDS7054) oder 100 ps (B -Modelle (B -Modelle (B) ausgewählt werden kann ).

Übergang -Trigger auf Pulskantenraten, die schneller oder langsamer als angegeben sind. Die Steigung kann positiv, negativ oder entweder sein.

Setup/Hold -Auslöser bei Verstößen gegen die Einstellungszeit und die Halten Sie die Zeit zwischen Takt und Daten, die auf zwei beliebigen Eingangskanälen vorhanden sind.

Muster -Trigger, wenn das Muster falsch wird oder für bestimmte Zeiträume wahr bleibt. Muster (und, oder, NAND, NOR), angegeben für vier Eingangskanäle, die als hoch, niedrig definiert oder egal sind.

Zustand -Jedes logische Muster der Kanäle (1, 2, 3), die mit der Kante auf Kanal 4 getaktet wurden. Trigger auf steigenden oder fallenden Taktkanten.

Fenster -Trigger auf ein Ereignis, das ein Fenster eingeht oder verlässt, das von zwei benutzervereinbarbaren Schwellenwerten definiert ist. Das Ereignis kann Zeit oder logisch qualifiziert sein (nur B -Modelle)

Logic qualifizierter Auslöser für Pense, Breite, Runt, Zeitüberschreitung, Übergang, Setup/Halten, Fensterauslöser - Auslöser auf dem angegebenen Ereignis nur, wenn der mit den verbleibende nicht verwendete Kanäle definierte logische Zustand auftritt (nur B -Modelle).

Auslöser Verzögerung nach Zeit -16 ns (5 ns für B -Modelle) bis 250 s.

Auslöserverzögerung durch Ereignisse -1 bis 10.000.000 Ereignisse.

Wellenformmessungen

Amplitude -Amplitude, hoch, niedrig, maximal, minimal, Peak bis Peak, Mittelwert, Zyklusmittelwert, RMS, Zyklus -RMS, positives Überschwingen, negatives Überschwingen.

Zeit -Anstiegszeit, Fallzeit, positive Breite, negative Breite, positiver Arbeitszyklus, negativer Arbeitszyklus, Zeitraum, Häufigkeit, Verzögerung.

Kombination -Bereich, Zyklusbereich, Phase, Burstbreite.

Histogramm -bezogen -Wellenformzahl, Treffer in Kasten, Peak -Treffern, Median, Maximum, Minimum, Peak bis Peak, Mittelwert (μ), Standardabweichung (σ), μ+1σ, μ+2σ, μ+3σ.

Augenmusterbezogen (nur B -Modelle) -Extinktionsverhältnis (Absolute, %und DB), Augenhöhe, Augenoberteil, Augenbasis, Augenbreite, Crossing %, Jitter (Peak-Peak, RMS und 6siigma), Rauschen (Peak-Peak und RMS), S/N-Verhältnis , Zyklusverzerrung, Q-Faktor.

Wellenformverarbeitung/Mathematik

Algebraische Ausdrücke -Definieren Sie umfangreiche algebraische Ausdrücke, einschließlich Wellenformen, Skalaren und Ergebnissen parametrischer Messungen, z.

Arithmetik -Hinzufügen, Subtrahieren, Multiplizieren, Teilen von Wellenformen und Skalaren.

Relational -Booleschen Ergebnis von Vergleich>, <,> =, <=, ==,! =.

Kalkül -Integrieren, differenzieren.

Frequenzdomänenfunktionen -Spektrale Größe und Phase, reale und imaginäre Spektren.

Vertikale Einheiten -Größe: linear, db, dbm; Phase: Grad, Radians.

Fensterfunktionen -Rechteck, Hamming, Hanning, Kaiser-Bessel, Blackman-Harris, Gaußscher, Flattop2, Tek Exponential.

Wellenformdefinition -Als willkürlicher mathematischer Ausdruck.

Merkmale anzeigen

Anzeigetyp -Flüssigkristall-Active-Matrix-Farbanzeige.

Anzeigegröße -Diagonal: 264 mm (10,4 Zoll).

Anzeigeauflösung -

TDS7104/TDS7054: 640 Horizontale x 480 vertikale Pixel.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: 1024 Horizontal x 768 vertikale Pixel

Wellenformstile -Vektoren, Punkte, variable Persistenz, unendliche Persistenz.

Computersystem und Peripheriegeräte

CPU -

TDS7104/TDS7054: Intel Celeron -Prozessor, 850 MHz.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: Intel Pentium IV -Prozessor, 2,8 GHz*2

PC -Systemspeicher -1 GB*2.

Festplattenantrieb -40 GB Abnehmbarer Festplattenantrieb: Vorderpanel- oder (nur B-Modelle) Frontpanel, (Option FHD).

Diskettenlaufwerk -1,44 MB 3,5 im Diskettenlaufwerk: Front-Panel- oder (nur B-Modelle) Rückpanel (Option FHD)

CD -R/W Drive -Heck-Panel-CD-R/W-Laufwerk mit CD-Erstellungssoftwareanwendung.

Maus -Daumenradmodell enthalten, USB -Schnittstelle.

Tastatur -Mini -Tastatur enthalten (passt in Beutel); PS-2-Schnittstelle. Bestellen Sie 119-6633-00 für Tastatur in voller Größe; USB -Schnittstelle und Hub.

*2Verfügbar September 2004.

Eingangs-/Ausgangsports

Sondenkompensatorausgabe -Der BNC-Anschluss vor der Frontplatte erfordert eine Sonde Cal-Deskew-Miature (enthalten) zum Sondenbezug. Amplitude 200 mV (TDS7104/TDS7054) oder 500 mV (B -Modelle) ± 20% in eine Last von 50 Ω, Frequenz 1 kHz ± 5%.

Analoge Signalausgangsamplitude -Der BNC-Anschluss vor dem Front-Panel bietet eine gepufferte Version des Signals, die an den CH 3-Eingang angeschlossen ist, wenn CH 3 als Triggerquelle ausgewählt wird. 20 mV/Div ± 20% in eine Last von 1,8 MΩ, 10 mV/Div ± 20% in eine Last von 50 Ω.

Analoge Signalausgangsbandbreite, typisch -

TDS7054, TDS7104: 100 MHz in eine Last von 50 Ω.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: 1 GHz in eine Last von 50 Ω.

Externe Zeit Basisreferenz in -Das Basissystem des hinteren Panel-BNC-Anschlusses kann auf externe 10-MHz-Referenz lockern.

Zeit Basisreferenz -Der BNC-Anschluss im hinteren Bereich, akzeptiert den TTL-kompatiblen Ausgang des internen 10-MHz-Referenzoszillators.

Hilfsausgangspegel -Der BNC-Anschluss vor dem Frontpanel bietet einen TTL-kompatiblen, polaritätsschaltbaren Impuls, wenn das Oszilloskop auslöst.

Parallelport -IEEE 1284, DB-25-Anschluss.

Audioanschlüsse -Miniatur -Telefonbuchsen für Stereo -Mikrofoneingang und Stereolinienausgabe.

USB -Anschluss -Ermöglicht die Verbindung oder Trennung von USB -Tastatur und/oder Maus, während die Oszilloskopleistung eingeschaltet ist. B -Modelle haben 2 USB -Anschlüsse.

Tastaturanschluss -PS-2 kompatibel.

Mausanschluss -PS-2 kompatibel.

Lan Port -RJ-45-Anschluss unterstützt 10Base-T und 100Base-T.

Serienport -DB-9 COM1-Port.

Windows Video Port -15 Pin D-Sub-Stecker auf der Rückseite; Schließen Sie einen zweiten Monitor an, um den Doppelüberwachungsmodus zu verwenden. Video ist DDC2B -konform

GPIB -Port -IEEE 488.2 Standard.

Scope Video Port -15 Pin D-Sub-Anschluss auf der Rückseite, Video ist IBM XGA-kompatibel für B-Modelle. Schließen Sie die Oszilloskopanzeige an, einschließlich Live -Wellenformen auf einem externen Monitor oder Projektor. Der primäre Windows -Desktop kann auch auf einem externen Monitor mit diesem Port angezeigt werden.

Stromquelle

Leistung -100 bis 240 VRMS± 10%, 50/60 Hz; 115 vRMS± 10%, 400 Hz; Katze II, <300 W (450 VA).

Physikalische Eigenschaften der Benchtop -Konfiguration

Physikalische Eigenschaften Rackmount -Konfiguration

Mechanisch

Kühlung - Erforderliche Freigabe

Umwelt

Temperatur -

Betrieb:

0 ° C (TDS7104/TDS7054) oder +5 ° C (B-Modelle) bis +50 ° C ohne Diskettenscheibe und Cd-R/W-Laufwerke

+10 ° C bis +45 ° C, einschließlich Diskettenscheiben- und CD-ROM-Laufwerke.

Nicht operativ: -22 ° C bis +60 ° C.

Luftfeuchtigkeit -

Betrieb: 20% bis 90% relativer Luftfeuchtigkeit mit einer maximalen Temperatur von Nassbirnen von +29 ° C bei oder unter +50 ° C, Nicht -Kondensierung. Obergrenze der relativen Luftfeuchtigkeit auf 25% bei +50 ° C.

Nicht operativ: ohne Diskette in Diskette in Diskette. 20% bis 90% relative Luftfeuchtigkeit mit einer maximalen Nassbirnentemperatur von +29 ° C bei oder unter +60 ° C, Nicht -Kondensierung. Obergrenze der relativen Luftfeuchtigkeit von 20% bei +60 ° C.

Höhe -

Betrieb: 3.048 m (10.000 Fuß).

Nicht operativ: 12.190 m (40.000 Fuß).

Zufällige Schwingung -

Betrieb: 0,000125 g2/Hz von 5 bis 350 Hz, -3 dB/Oktave von 350 bis 500 Hz, 0,0000876 g2/Hz bei 500 Hz. Gesamtniveau von 0,24 gRMS.

Nicht operativ: 0,0175 g2/Hz von 5 bis 100 Hz, -3 dB/Oktave von 100 bis 200 Hz, 0,00875 g2/Hz von 200 bis 350 Hz, -3 dB/Oktave von 350 bis 500 Hz, 0,006132 g2/Hz bei 500 Hz. Gesamtniveau von 2,28 gRMS.

Elektromagnetische Kompatibilität -89/336/EEC.

Sicherheit -UL 3111-1, CSA 1010.1, EN61010-1.2 IEC 61010-1.
