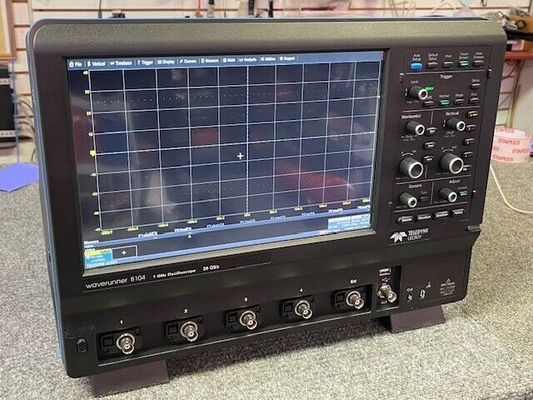

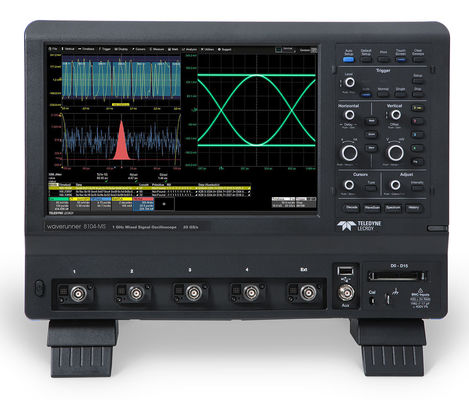

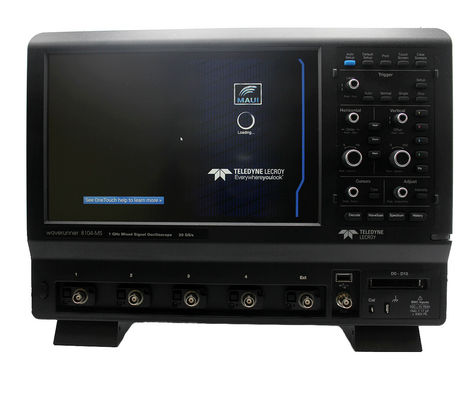

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO mit 12,1′′ WXGA Farbbildschirm

Name: Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO mit 12,1′′ WXGA Farbbildschirm
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: WR8104
Availability: InStock

Markenbezeichnung:	Teledyne LeCroy
Modellnummer:	WR8104
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	1~3 Werktage
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Die USA

Zertifizierung:

ISO17025

Analogbandbreite (maximal):

1 Gigahertz

Analogbandbreite @ 50 Ω (-3 dB) (ProBus-Eingang):

1 GHz (≥ 2 mV/div)

Analogbandbreite @ 1 MΩ (-3 dB) (ProBus-Eingang):

500 MHz (typisch)

Aufstiegszeit (10-90%, 50 Ω):

415 PS (typisch)

Eingegebene Kanäle:

Bandbreitenbegrenzer:

20 MHz, 200 MHz

Verpackung Informationen:

Ausgestopft

Versorgungsmaterial-Fähigkeit:

Vorräte

Hervorheben:

10/20 GS/s DSO

1 GHz DSO

16/32 Mpts DSO

Beschreibung des Produkts

Vertikales System
Gleichstrom-Vertikalgewinngenauigkeit (Gewinnkomponente der Gleichstromgenauigkeit)	± 1%) FS, bei 0 V verschoben

Vertikale - analoge Kanäle
Analogbandbreite (maximal)	1 GHz
Analogbandbreite @ 50 Ω (-3 dB) (ProBus-Eingang)	1 GHz (≥ 2 mV/div)
Analogbandbreite @ 1 MΩ (-3 dB) (ProBus-Eingang)	500 MHz (typisch)
Aufstiegszeit (10-90%, 50 Ω)	415 PS (typisch)
Aufstiegszeit (20-80%, 50 Ω)	290 PS (typisch)
Eingangskanäle	4
Vertikale Auflösung	8 Bit; bis zu 11 Bit mit erweiterter Auflösung (ERES)
Empfindlichkeit	50 Ω: 1 mV-1 V/div, voll variabel; 1 MΩ: 1 mV-10 V/div, voll variabel
Gleichstrom-Vertikalgewinngenauigkeit (Gewinnkomponente der Gleichstromgenauigkeit)	± 1%) F.S., bei 0 V verschoben
Kanal-Kanal-Isolierung	Gleichstrom bis zum Nennwert BW: 40 dB (>100:1), (Für zwei beliebige ProBus-Eingangskanäle, gleiche V/Div-Einstellungen, typisch)
Ausgleichsbereich	50 Ω ±1,6 V @ 1 mV - 4,95 mV/div ±4 V @ 5 mV - 9,9 mV/div ±8 V @ 10 mV - 19,8 mV/div ±10 V @ 20 mV - 1 V/div 1 MΩ ±1,6 V @ 1 mV - 4,95 mV/div ±4 V @ 5 mV - 9,9 mV/div ±8 V @ 10 mV - 19,8 mV/div ±16 V @ 20 mV - 100 mV/div ± 80 V @ 102 mV - 1,0 V/div ±160 V @ 1,02 V - 10 V/div
DC-Vertikalverschiebungsgenauigkeit	±(1,5% der Versetzungsrichtung + 1% der vollen Skala + 1 mV) (Prüfgrenze)
Maximale Eingangsspannung	50 Ω: 5V RMS ± 10V Spitzen 1 MΩ: 400 V max. (DC + Spitzenwechselstrom < 10 kHz)
Eingangskopplung	1 MΩ: Wechselstrom, Gleichstrom, GND; 50 Ω: Gleichstrom, GND
Eingangsimpedanz	50 Ω+/-2% oder 1 MΩ bei 17 pF, 10 MΩ bei 9,5 pF mit Lieferprobe
Bandbreitenbegrenzer	20 MHz, 200 MHz
Umskalierung	Längen: Meter, Zentimeter, Fuß, Yards, Meilen; Masse: Gramm, Schnecken; Temperatur: Celsius, Fahrenheit, Kelvin; Winkel: Radian, Bogendegrad, Bogensmin, Bogensekunden, Zyklen, Umdrehungen, Drehungen; Geschwindigkeit: m/s, in/s, ft/s,Flüssigkeitsmenge: m/s2, in/s2, ft/s2, g0; Volumen: Liter, Kubikmeter, Kubikzentimeter, Kubikfuß, Kubikmeter; Kraft (Gewicht): Newton, Korn, Unze, Pfund; Druck: Pascal, Bar,Atmosphäre (technisch), Atmosphäre (Standard), Torr, Psi; Elektrische: Volt, Ampere, Watt, Voltampere, Voltampere reaktiv, Farad, Coulomb, Ohm, Siemen, Volt/Meter, Coulomb/m2, Farad/Meter, Siemen/Meter, Leistungsfaktor;Magnetische: Weber, tesla, henry, amp/meter, henry/meter; Energie: Joule, Btu, Kalorien; Drehmaschine: Radian/Sekunde, Frequenz, Umdrehung/Sekunde, Umdrehung/Minute, N?m, lb-ft, lb-in, oz-in, Watt,Leistung andere: %.

Horizontale - analoge Kanäle
Zeitgründe	Interne Zeitbasis für 4 Eingangskanäle; an der EXT-Eingabe kann eine externe Uhr angewendet werden
Erwerbssysteme	Echtzeit, Rollen, Zufallsprobenahme (RIS), Sequenz
Zeit-/Teilungsbereich	20 PS/div - 1,6 ks/div RIS bei ≤ 10 ns/div verfügbar; Rollmodus bei ≥ 100 ms/div und ≤ 5 MS/s verfügbar
Genauigkeit der Uhr	<= 1,5 ppm + ((Alterung von 0,5 ppm/Jahr ab der letzten Kalibrierung)
Muster-Uhr-Jitter	bis zu 10 μs erworbener Zeitrahmen: 100fsrms (interne Zeitbasisbezug) bis zu 10 ms erworbener Zeitbereich: 360fsrms (interne Zeitdatenbank)
Genauigkeit der Delta-Zeitmessung	Die Messung der Messung ist in Sekundenschnelle zu erfolgen.
Jitter-Messfläche	Die in Absatz 1 genannten Daten werden in der Tabelle 2 aufgeführt.
Kanal-Kanal-Schiebebereich	±9 x Zeit/Div-Einstellung, maximal 100 ms. pro Kanal
Externe Zeitdatenbank (Eingabe)	10 MHz +/-25 ppm in 50 Ohm
Externe Zeitdatenbank (Ausgabe)	10 MHz, 3,0 dBm +/-1 dBm, Sinuswelle synchronisiert mit der verwendeten Referenz (interne oder externe Referenz)
Außenuhr	DC bis 100 MHz; (50 Ω/1 MΩ), EXT BNC-Eingang, Mindeststiegszeit und Amplitudenanforderungen gelten bei niedrigen Frequenzen.

Erwerb - Analogkanäle
Stichprobenquote (einmalig)	10 GS/s bei 4Ch 20 GS/s bei 2 Ch
Stichprobenquote (Wiederholung)	200 GS/s für sich wiederholende Signale (20 ps/div bis 10 ns/div)
Speicherlänge (4 Ch / 2 Ch / 1 Ch) (Anzahl der Segmente)	16M / 32M / 32M (5.000)
Zeit zwischen den Segmenten	1 μs
Durchschnitt	Summierte Durchschnittswerte auf 1 Million Durchsuchungen; kontinuierliche Durchschnittswerte auf 1 Million Durchsuchungen
Erweiterte Auflösung (ERES)	von 8,5 bis 11 Bit vertikale Auflösung
Umschlag (Extrema)	Umschlag, Boden oder Dach für bis zu 1 Million Durchsuchungen
Interpolation	Linear oder Sin x/x (2 pt und 5 pt)

Auslösesystem
Modelle	Normal, Auto, Single und Stop
Quellen	Ein beliebiger Eingangskanal, Ext, Ext/10, Linie oder Schnellrand; Steigung und Ebene, die für jede Quelle einzigartig sind (außer Linie-Trigger)
Koppeln	Gleichstrom, Wechselstrom, HFRej, LFRej
Verzögerung vor dem Auslösen	0-100% der Speichergröße (in 1%igen Schritten von 100 ns einstellbar)
Verzögerung nach Auslösung	0-10.000 Abteilungen im Echtzeitmodus, begrenzt bei langsameren Zeit-/Div-Einstellungen oder im Rollmodus
Aufschub	von 2 s bis 20 s oder von 1 bis 99,999,999 Ereignisse
Auslöser und Interpolator-Jitter	≤ 3,5 ps RMS (typisch) < 0,1 ps RMS (typisch, mit Softwareunterstützung)
Innerer Auslöserbereich	±4,1 div von der Mitte (typisch)
Außensprengungsbereich	Ausdehnung (± 0,4 V); Ausdehnung/10 (± 4 V)
Maximale Auslöserquote	1,000,000 Wellenformen/Sekunde (im Sequenzmodus bis zu 4 Kanäle)
Triggerempfindlichkeit mit Edge Trigger ProBus-Eingängen	2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (Gleichstrom-, Wechselstrom- und LFRej-Kopplung, ≥ 10 mV/div, 50 Ω)
Triggerempfindlichkeit mit Edge-Trigger (Aux-Eingang)	2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (Gleichstrom-, Wechselstrom- und LFRej-Kopplung)
Max. Auslöserfrequenz, SMART Auslöser	1.0 GHz @ ≥ 10 mV/div (mindeste Auslösebreite 750 PS)

Auslöserarten
Grenze	Auslöst sich, wenn das Signal den Neigungsgrad (positiv, negativ oder entweder) und die Ebene erfüllt.
Breite	Auslöser für positive oder negative Störungen mit wählbaren Breiten. Mindestbreite 500 PS, Höchstbreite: 20 s
Störung	Auslöser bei positiven oder negativen Störungen mit wählbaren Breiten.
Fenster	Auslöst, wenn das Signal aus einem Fenster mit einstellbaren Schwellen definiert wird
Muster	Logische Kombination (AND, NAND, OR, NOR) von 5 Eingängen (4 Kanäle und externer Auslöser). Jede Quelle kann hoch, niedrig oder egal sein. Die hohe und niedrige Ebene kann unabhängig ausgewählt werden.Auslöser am Anfang oder Ende des Musters.
TV-Kompositionsvideo	Auslöser NTSC oder PAL mit auswählbarer Linie und Feld; HDTV (720p, 1080i, 1080p) mit auswählbarer Bildrate (50 oder 60 Hz) und Line; oder CUSTOM mit auswählbaren Feldern (1-8), Lines (bis 2000),Bildrate (25, 30, 50 oder 60 Hz), Verflechtung (1:1, 2:1, 4:1, 8:1) oder Synchronisierungspulsneigung (positiv oder negativ).
Runt	Auslöser bei positiven oder negativen Laufzeiten, definiert durch zwei Spannungsgrenzwerte und zwei Zeitgrenzwerte; zwischen 1 ns und 20 ns wählen.
Schlachtungsrate	Auslöser für Randgeschwindigkeiten. Wählen Sie Grenzwerte für dV, dt und Neigung aus. Wählen Sie Randgrenzwerte zwischen 1 ns und 20 ns.
Intervall	Auslöser in wählbaren Intervallen zwischen 1 ns und 20 s.
Ausfall	Auslöst, wenn das Signal länger als die ausgewählte Zeit zwischen 1 ns und 20 s ausfällt.
Auslöser für die Messung	Aus einer Vielzahl von Messparametern auswählen, um einen Messwert mit qualifizierten Grenzen auszulösen.
Mehrstufig: Qualifiziert (Timeout oder Status/Kante qualifiziert)	Auslöst sich bei jeder Eingabequelle nur, wenn ein definierter Zustand oder ein Rand bei einer anderen Eingabequelle aufgetreten ist.
Auslöser mit Ausschlusstechnologie	Auslöser bei intermittierenden Fehlern durch Angabe des erwarteten Verhaltens und Auslöser, wenn diese Bedingung nicht erfüllt ist
Mehrstufig: Erst qualifiziert	In Sequence-Acquisition-Modus wird das Ereignis B nur dann wiederholt ausgelöst, wenn ein definiertes Muster, Zustand oder Rand (Ereignis A) im ersten Segment der Akquisition erfüllt ist.Holdoff zwischen Quellen ist nach Zeit oder Ereignissen auswählbar.
Mehrstufig: Kaskade (Sequenz) Auslöser, Fähigkeit	Arm auf "A" Event, dann Trigger auf "B" Event oder Arm auf "A" Event, dann Qualify auf "B" Event, und Trigger auf "C" Event.
Mehrstufig: Kaskaden- (Sequenz-) Auslöser, Typen	Kaskade A dann B: Rand, Fenster, Muster (Logik) Breite, Störung, Intervall, Ausfall oder Messung. Kaskade A dann B dann C (Messung): Rand, Fenster, Muster (Logik), Breite, Störung, Intervall, Ausfall oder Messung. Kaskade A, dann B, dann C: Rand, Fenster, Muster (Logik)
Mehrstufig: Kaskade (Sequenz) Auslöser, Holdoff	Die Abweichung zwischen A und B oder B und C ist durch Zeit oder Anzahl der Ereignisse auswählbar. Die Auswahl des Messtriggers als letzte Stufe in einer Kaskade schließt eine Halt-off-Einstellung zwischen der vorherigen und der letzten Stufe aus.
TriggerScan	Ein Trigger Trainer analysiert die Wellenformen, identifiziert normales Verhalten und setzt dann eine große Reihe von seltenen Ereignissen auf, die auf abnormales Verhalten abzielen.Der Trainer lernt Auslöse auf der Grundlage der Tötungsrate, Perioden, Amplituden außerhalb eines Bereichs und wendet sie dann nacheinander an.

Auslöser des seriellen Protokolls mit niedriger Geschwindigkeit (optional)
Unterstützte Protokolle	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, MIL-STD-1553, AudioBus (I2S, LJ, RJ, TDM), USB1.x/2.0, SATA

Hochgeschwindigkeits-Serienprotokoll-Trigger
Datenquoten	(Option WR8K-80B-8B10B TD) 150 Mb/s - 3,125 Gb/s
Länge des Musters	80 Bit, NRZ oder 8b10b
Jitter zur Wiederherstellung der Uhr	1 ps rms + 0,3% Einheitsintervall rms für PRBS-Datenmuster mit einer Übergangsdichte von 50%
Hardware-Uhr-Wiederherstellungsschleife BW	PLL-Schleife BW = Fbaud/5500, 100 Mb/s bis 2.488 Gb/s (typisch)

Messmittel
Messfunktion	Anzeige von bis zu 8 Messparametern zusammen mit Statistiken, einschließlich Mittelwert, Minimum, Maximum, Standardabweichung und Gesamtzahl.Jedes Vorkommen jedes Parameters wird gemessen und der Statistiktabelle hinzugefügt.. Histicons bieten eine schnelle, dynamische Ansicht von Parametern und Wellenformmerkmalen. Parametermathematik ermöglicht die Addition, Subtraktion, Multiplikation oder Division von zwei verschiedenen Parametern.Parameter-Gates definieren den Messort auf der Wellenform der QuelleDie Kriterien für die Annahme von Parametern definieren zulässige Werte auf der Grundlage der Bereichs-Einstellung oder des Wellenformzustands.
Messparameter - Horizontal + Jitter	Zyklen (Anzahl von), Verzögerung (ab Auslöser, 50%), Δ Verzögerung (50%), Arbeitszyklus (50%, @level), Kanten (Anzahl von, @level), Sturzzeit (90-10, @levels), Häufigkeit (50%, @level), Halbzeit (@level),Halten Sie die Zeit an (@level), N Zyklus Jitter (Peak-Peak), Anzahl der Punkte, Periode (50%, @level), Δ Periode (@level), Phase (@level), Aufstiegszeit (10-90, @levels), Setup (@levels), Skew (@levels), Slew Rate (@levels),Zeitintervallfehler (@level), Zeit (@Level), Δ Zeit (@Level), Breite (50%, @Level), Δ Breite (@Level), X(Wert)@max, X(Wert)@min
Messparameter - vertikal	Amplitude, Basis, Level@X, Maximum, Mittel, Median, Minimum, Spitzen-zu-Spitzen, RMS, Std. Abweichung, Top.
Messparameter - Puls	Fläche, Basis, Fallzeit (90-10, 80-20, @levels), Überschreitung (positiv, negativ), Aufstiegszeit (10-90, 80-20, @levels), Oberseite, Breite (50%)
Messparameter - statistisch (auf Histogrammen)	Vollbreite (@ Halbmax, @ %), Amplitude, Basis, Spitze @ Max Population, Maximum, Mittel, Median, Minimum, Modus, Bereich, RMS, Std. Abweichung, Spitze, X ((wert) @ Spitze, Spitzen (Anzahl), Prozent,Bevölkerung (@bin), insgesamt)

Mathematische Werkzeuge
Mathematische Funktionalität	Anzeige von bis zu 8 mathematischen Funktionsspuren (F1-F8). Die einfach zu bedienende grafische Schnittstelle vereinfacht die Einrichtung von bis zu zwei Operationen auf jeder Funktionsspur,und Funktionsspuren können miteinander gekettet werden, um Mathematik auf Mathematik durchzuführen.
Mathematische Operatoren - Grundmathematik	Durchschnitt (summiert), Durchschnitt (kontinuierlich), Differenz (-), Umschlag, Boden, Umkehrung (negativ), Produkt (x), Verhältnis (/), Gegenseitigkeit, Umskalation (mit Einheiten), Dach, Summe (+).
Mathematische Operatoren - Filter	Erweiterte Auflösung (bis zu 11 Bit vertikal), Interpolieren (kubisch, quadratisch, sinx/x), (SinX)/x.
Mathematische Operatoren - Frequenzanalyse	FFT (Power Spectrum, Magnitude, Phase, Power Density, Real, Imaginary, Magnitude Quadrat), bis zur vollen Aufzeichnungslänge.
Mathematische Operatoren - Funktionen	Absoluter Wert, Korrelation (zwei Wellenformen), Derivative, Deskew (Wiederproben), Exp (Basis e), Exp (Basis 10), Integral, Umkehrung (negativ), Log (Basis e), Log (Basis 10), Gegenseitigkeit, Umskala (mit Einheiten),Quadrat, Quadratwurzel, Zoom (Identität).
Mathematische Operatoren - andere	Segment, Spärlich

Messung und Mathematikintegration
Messung und Mathematikintegration	Histogramme zur Anzeige statistischer Verteilungen von bis zu 2 Milliarden Messparametern. Trend (Datalog) von bis zu 1 Million Messparametern.Zeitbezogene Akquisitionen) jeder Parameter. Persistenzhistogramm und Persistenzspuren (Mittelwert, Bereich, Sigma)

Prüfung erfolgreich/nicht erfolgreich
Prüfung erfolgreich/nicht erfolgreich	Anzeige von bis zu 8 Pass/Fail-Abfragen mit einem Vergleich mit einzelnen oder zwei Parametern (Vergleichen aller Werte oder beliebiger Wert <. ≤, =, >, ≥,±Δ-Grenzwert oder %) oder Maskenprüfung (vordefinierte oder benutzerdefinierte Maske), Wellenform All In, All Out, Any In oder Any Out Bedingungen). Kombinieren Sie Abfragen in einen Boolean-Ausdruck, um zu Pass oder Fail zu gelangen, wenn "All True", "All False", "Any True", "Any False" oder Gruppen oder "All" oder "Any",mit folgendem THEN Save (Wellenformen), Stop, Alarm, (senden) Pulse, Hardcopy (senden Sie eine E-Mail, speichern Sie ein Bildschirmbild, speichern Sie auf die Zwischenablage, senden Sie zum Drucker) oder (speichern Sie) LabNotebook.

Anzeigensystem
Größe	Farbe 12,1" Breitbild-Flachbild TFT-Aktive Matrix mit hochauflösendem Touchscreen
Entschließung	WXGA; 1280 x 800 Pixel.
Anzahl der Spuren	Zeige maximal 16 Spuren, gleichzeitig Kanal-, Zoom-, Speicher- und Mathematikspuren.
Gitterstile	Auto, Einzel, Doppel, Vier, Oktal, X-Y, Einzel + X-Y, Dual + X-Y, Tandem, Vier, Zwölf, Sechzehn, Drei, Hex
Darstellung der Wellenform	Verknüpfte Probenpunkte oder nur Probenpunkte

Ausdauer zeigen
Analog- und Farbveränderung	Variable Sättigungsniveaus; speichert die Persistenzdaten jeder Spur im Speicher
Arten der Beharrlichkeit	Analog, farbig oder dreidimensional auswählen
Auswahl der Spuren	Aktivieren Sie die Persistenz auf alle oder jede Kombination von Spuren
Beharrlichkeit beim Altern	Auswählen von 500 ms bis unendlich
Anzeigemodi	Alle angesammelt, oder alle angesammelt mit der letzten Spur hervorgehoben

Vergrößerungsspuren
Vergrößerungsspuren	Anzeige von bis zu 8 Zoom- und 8 Mathematik-/Zoom-Spuren

Internes Wellenbildgedächtnis
Internes Wellenbildgedächtnis	4 aktive Wellenform-Speicherspuren (M1-M4) speichern 16 Bit/Punkt-Wellenformen in voller Länge.

Aufstellungsspeicher
Frontplatte und Instrumentenzustand	Speichern auf der internen Festplatte, über das Netzwerk oder auf einem mit USB verbundenen Peripheriegerät.

Automatische Einrichtung
Automatisches Setup	Automatisch setzt Zeitbasis, Auslöser und Empfindlichkeit, um eine breite Palette von wiederholten Signalen anzuzeigen
Finden Sie die vertikale Skala	Automatisch setzt die vertikale Empfindlichkeit und verschiebt für den ausgewählten Kanal eine Wellenform mit dem maximalen dynamischen Bereich anzuzeigen

Kalibrierung
Automatische Kalibrierung	Sicherstellen, dass die angegebene Gleichspannungs- und Zeitgenauigkeit mindestens ein Jahr erhalten bleibt.

Prozessor/CPU
Typ	Intel© i5-6500 Quad-Core, 3,2 GHz (oder besser)
Prozessorspeicher	8 GB Standard, bis zu 16 GB optional
Betriebssystem	Microsoft Windows® 10
Betriebssoftware für das Oszilloskop	Teledyne LeCroy MAUITM mit OneTouch
Echtzeituhr	Datum und Uhrzeit mit Wellenform in Papierdateien angezeigt. SNTP-Unterstützung zur Synchronisierung mit präzisen internen Uhren.

Verbindungsfähigkeit
Ethernet-Anschluss	Unterstützt 10/100/1000BaseT Ethernet-Schnittstelle (RJ45-Anschluss)
USB-Host-Anschlüsse	4 seitliche USB 3.1 Gen1-Anschlüsse und 1 vorderer USB 2.0-Anschluss unterstützen Windows-kompatible Geräte
USB-Geräteanschluss	1 Port - USBTMC über USB 3.1 Gen1
GPIB-Hafen (optional)	Unterstützt IEEE - 488.2 (Externer)
Außenüberwachungsanschluss	HDMI 1.4 (Qty. 1) und DisplayPort 1.2 (Qty. 1) zur Unterstützung des vom Kunden gelieferten externen Monitors.Unterstützung für erweiterten Desktop-Betrieb mit UHD 3840 x 2160 Pixel Auflösung und Split-Grid-Fähigkeit auf dem externen Monitor. Unterstützt die Integration von Touchscreen mit externem Monitor (Anmerkung: externes Display kann keinen Fujitsu-Touchscreen-Treiber verwenden).
Fernbedienung	Über Windows Automation oder über LeCroy Remote Command Set
Netzwerkkommunikationsstandard	VXI-11 oder VICP, LXI Klasse C (v1.2) Konform

Hilfsmittel
Signaltypen	Wählen Sie Externer Auslöser oder Externer Uhreneingabe auf der Vorderseite aus
Koppeln	50 Ω: Gleichstrom; 1 MΩ: Wechselstrom, Gleichstrom, GND
Max. Eingangsspannung	50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + Peak AC ≤ 10 kHz)

Hilfsleistung
Signaltypen	Auswählen aus Kontrollsignalen oder ausgeschaltet
Ausgangssignal	500 Hz-1 MHz Quadratwellen- oder Gleichstromniveau; 50 mV-1 V in 1 MΩ
Kontrollsignale	Auslöser aktiviert, Auslöser ausgeschaltet, Pass/Fail-Status, schneller Rand, ausgeschaltet
Typ des Steckers	BNC befindet sich vorne

Sonden
Sonden	Qty. (4) ÷ 10 Passive Sonden
Probe-System	ProBus. Automatisch erkennt und unterstützt eine Vielzahl von kompatiblen Sonden
Größenfaktoren	Automatisch oder manuell je nach verwendeter Sonde ausgewählt
Kalibrierausgang	Standard ist 1 kHz Quadratwelle, 1Vp-p (typisch), Ausgang zum Sondenhaken. Einstellbar von 500 Hz bis 1 MHz Quadratwelle; 50 mV bis 1,0 V.

Energiebedarf
Spannung	100-240 VAC ±10% bei 50/60 Hz ±5%; 110-120 VAC ±10% bei 400 Hz ±5%; automatische Wechselspannungswahl
Nennleistungskonsum	285 W / 285 VA
Max. Stromverbrauch	375 W / 375 VA (mit allen PC-Peripheriegeräten und aktiven Sonden, die an 4 Kanäle angeschlossen sind)

Zertifizierungen
Zertifizierungen	CE-konform, UL und cUL aufgeführt; entspricht UL 61010-1 (dritte Auflage), UL 61010-2-030 (erste Auflage) Die in Anhang I der Verordnung (EG) Nr. 765/2008 aufgeführten Angaben sind in Anhang I der Verordnung (EG) Nr. 765/2008 zu entnehmen.

Umwelt
Temperatur (Betrieb)	+5 °C bis +40 °C
Temperatur (nicht in Betrieb)	-20 °C bis +60 °C
Luftfeuchtigkeit (Betrieb)	5% bis 90% relative Luftfeuchtigkeit (nicht kondensierend) bis + 31 °C. Die Höchstgrenze wird bei +40 °C auf 50% relativer Luftfeuchtigkeit (nicht kondensierend) gesenkt.
Luftfeuchtigkeit (Nicht betrieben)	Relative Luftfeuchtigkeit (nicht kondensierend) von 5% bis 95% nach MIL-PRF-28800F
Höhenstand (Betrieb)	Bis zu 10.000 ft (3048 m) bei oder unter +30 °C
Höhenstand (nicht in Betrieb)	Bis zu 12.192 m
Zufällige Vibrationen (Betrieb)	0.31 gms 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen
Zufällige Vibrationen (nicht betriebsbereit)	2.4 gms 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen
Funktioneller Schock	30 g Spitze, halber Sinus, 11 ms Puls, 3 Stöße (positiv und negativ) in jeder der drei orthogonalen Achsen, insgesamt 18 Stöße

Größe und Gewicht
Abmessungen (HWD)	12.44"H x 16.42"W x 9.37"D (316 x 417 x 238 mm)
Gewicht	220,8 Pfund (10,3 kg)
Versandgewicht	37.5 lbs. (17,0 kg)

Fernbedienung/Netzwerkoptionen

USB2-GPIB
Außen-USB 2.0 zu GPIB IEEE 488.2 Adapter

Übereinstimmung mit Seriendaten

QPHY-ENET
QualiPHY-fähige Ethernet 10/100/1000BT-Konformitätssoftwareoption

QPHY-MOST50
QualiPHY Aktiviert MOST50 ePHY Compliance Software Option. Erfordert Optionen DFP2 und SDM oder SDA3

QPHY-USB
QualiPHY-Aktivierte USB 2.0-Konformitätssoftwareoption

Weitere

Die in Anhang I der Verordnung (EU) Nr. 182/2011 genannten Anforderungen gelten nicht.
Gerätekorb mit zusätzlichem Regal und einer Schublade

Prüfvorrichtungen für Seriendaten

TF-AUTO-ENET
Automobil-Ethernet-Ausbruchstest für 100Base-T1 und 1000Base-T1 Debug

TF-ENET-B
10/100/1000BaseT Ethernet-Prüfvorrichtung

TF-USB-B
USB 2.0-Konformitätsprüfvorrichtung

Differentialsonden (4-6 GHz)

Dx10-SI
Ersatzteil Lötspitze-Blei-Set für D410/D610

Dx20-SI
Ersatz-Lötspitze-Blei-Set für D420/D620

Dx10-PT-KIT
WaveLink Dx10-PT Einstellbarer Positionierer Tipp-Kit. beinhaltet XYZ Positionierer Montage mit mechanischen Verbindungen, Klebstoff-Kit, Verbindungsanleitungen, Handstäbchen und Ersatz-Pins ((Qty.4) / Steckdosen (Qty 2).

Dx20-PT-KIT
WaveLink Dx20-PT Einstellbarer Positionierer Tipp Kit. Enthält die XYZ Positionierermontage mit mechanischen Verbindungen, Klebstoff-Kit, Verbindungsleitungen, Handstäbchen und Ersatzapfen (Qty.4)/Steckdosen (Qty). 2).

Dx10-HiTemp
WaveLink Temperaturverlängerungskabel für Dx10 beinhaltet 1 Satz abgestimmter 30-Zoll-Hochtemperaturkabel, 1 Lötspitze

Dx20-HiTemp
WaveLink Temperaturverlängerungskabel für Dx20. Einschließlich 1 Satz 30" hochtemperaturfähige Kabel, 1 Lötspitze

Dx10-QL-3SI
QuickLink Solder-In-Startpack zur Verwendung mit Dx10-Verstärker

Dx20-QL-3SI
QuickLink Solder-In-Startpack zur Verwendung mit Dx20-Verstärker

D610-A-CCNIST
NIST-Kalibrierung für D610-A. Einschließlich Prüfdaten.

D620-A-CCNIST
NIST-Kalibrierung für D620-A. Einschließlich Prüfdaten.

D410-A-CCNIST
NIST-Kalibrierung für D410-A. Enthält Testdaten.

D420-A-CCNIST
NIST-Kalibrierung für D420-A. Enthält Prüfdaten.

D410-A-PB2
4 GHz ProBus2-Differenzsonde mit Dx10-SI-Solder-In-Tip (Qty. 1), Dx10-QC-Schnellanschluss (Qty. 1) und Dx10-SP-Quadratspinn (Qty. 1)

D420-A-PB2
4 GHz ProBus2-Differenzsonde mit Dx20-SI-Solder-In-Tip (Qty. 1), Dx20-QC-Schnellanschluss (Qty. 1) und Dx20-SP-Quadratspinn (Qty. 1)

D400A-AT-PB2
4 GHz ProBus2 Differentialprobe mit verstellbarer Spitze

Aktivspannungssonden

ZS1500
1.5 GHz, 0,9 pF, 1 MOhm Aktivspannungssonde

ZS1000
1 GHz, 0,9 pF, 1 MOhm Aktivspannungssonde

ZS2500
2.5 GHz, 0,9 pF, 1 MOhm Aktivspannungssonde

ZS4000
40,0 GHz, 0,6 pF, 1 MOhm Aktive Spannungssonde

Differentialsonden (<= 1,5 GHz)

AP033
500 MHz Differenzsonde

ZD200
200 MHz, 3,5 pF, 1 MOhm Aktive Differentialsonde, ±20 VBeschränkte Verfügbarkeit

ZD500
500 MHz, 1,0 pF Aktive Differentialsonde, ±8 V

ZD1000
1 GHz, 1,0 pF Aktive Differentialsonde, ±8 V

ZD1500
1.5 GHz, 1,0 pF Aktive Differentialsonde, ±8 V

Aktuelle Sonden

CP150
150 A, 10 MHz Stromprobe - AC/DC, 150 A rms, 500 A Spitzenpuls, 2 Meter KabelBeschränkte Verfügbarkeit

CP500
500 A, 2 MHz Stromprobe - AC/DC, 500 A rms, 700 A Spitzenpuls, 6 Meter Kabel

CP030
30A, 50 MHz Stromsonde - AC/DC, 30 A rms, 50 A Spitzenimpuls, 1,5 Meter KabelBeschränkte Verfügbarkeit

CP031
30A, 100 MHz Stromsonde - AC/DC, 30 A rms, 50 A Spitzenimpuls, 1,5 Meter Kabel

CP030A
30A, 50 MHz Hochempfindlichkeitsstromsonde - AC/DC, 30 A rms, 50 A Spitzenimpuls, 1,5 Meter KabelBeschränkte Verfügbarkeit

CP031A
30A, 100 MHz Hochempfindlichkeitsstromsonde - AC/DC, 30 A rms, 50 A Spitzenpuls, 1,5 Meter Kabel

CA10
Programmierbarer Stromsensor zum ProBus-Adapter für den Einsatz mit Stromsensoren von Drittanbietern

DCS025
Deskew-Kalibrierungsquelle für Teledyne LeCroy-Stromsonden

Hochspannungssonden

HVP120
6 kV Hochspannungssonde, 400 MHz

Passive Sonden

PP008-1
500 MHz Passivsonde, 2,5 mm, 10:1, 10 MOhm

PP009-1
500 MHz Passivsonde, 10: 1 (für WaveSurfer Xs), mechanisch identisch mit PP005A

PP022-1
500 MHz Passivsonde, 2,5 mm, 10:1, 10 MOhm

PP024-1
500 MHz Passivsonde, 5 mm, 10:1, 10 MOhm

Hochspannungsdifferenzproben

AP031
700 V, 25 MHz Hochspannungsdifferenzsonde (÷10, ÷100)Beschränkte Verfügbarkeit

HVD3102A
1kV, 25 MHz Hochspannungsdifferentialsonde mit Auto-Null-Abschaltung

HVD3102A-NOACC
1kV, 25 MHz Hochspannungsdifferenzsonde ohne Spitze Zubehör und mit Auto Zero Disconnect

HVD3106A
1kV, 120 MHz Hochspannungsdifferentialprobe mit Auto-Null-Abschaltung

HVD3106A-NOACC
1 kV, 120 MHz Hochspannungsdifferenzsonde ohne Spitze Zubehör und mit Auto Zero Disconnect

HVD3106A-6M
1 kV, 80 MHz Hochspannungsdifferenzsonde mit 6m Kabel und Auto Zero Disconnect

HVD3206A
2 kV, 120 MHz Hochspannungsdifferenzsonde mit Auto-Null-Abschaltung

HVD3206A-6M
2kV, 80 MHz Hochspannungsdifferenzsonde mit 6m Kabel und Auto Zero Disconnect

HVD3605A
6kV, 100 MHz Hochspannungsdifferentialprobe mit Auto Zero-Auslösung

HVD3220
2 kV, 400 MHz Hochspannungsdifferenzsonde

Sondenteile und -kits

Die in Absatz 1 genannten Angaben sind zu beachten.
Probe-Clips für SMD 0,5 mm

Die Daten werden in der Tabelle 1 aufgeführt.
Ersatz-Rechtswinkel-L-Lead

Die Daten werden in der Tabelle 1 aufgeführt.
Ersatz-Rechtswinkel-S-Lead

Die Daten werden in der Tabelle 1 aufgeführt.
Verbeugbares Pogo-Beleg (Qty von 2)

Dx10-HiTEMP
WaveLink Temperaturverlängerungskabel für Dx10 beinhaltet 1 Satz abgestimmter 30-Zoll-Hochtemperaturkabel, 1 Lötspitze

Dx20-HiTEMP
WaveLink Temperaturverlängerungskabel für Dx20. Einschließlich 1 Satz 30" hochtemperaturfähige Kabel, 1 Lötspitze

Dx10-SI-HiTEMP
Ersatz-Lötspitze-Leadset für den Einsatz mit D410/D610- und Temperaturverlängerungskabeln

Dx20-SI-HiTEMP
Ersatz-Lötspitze-Leadset für den Einsatz mit D420/620- und Temperaturverlängerungskabeln

Die Daten werden in der Tabelle 1 aufgeführt.
Y-Blei-Adapter für ZD-Differenzsonden - Qty 1

Die in Absatz 1 genannte Angabe wird nicht angewendet.
Schweiß für ZD-Differentialsonde - QTY 2

Die Daten werden in der Tabelle 1 aufgeführt.
Langfedergrund für die Differentialsonde ZD - QTY 2

Die in Absatz 1 genannten Angaben sind zu beachten.
Spitzenretter für ZD-Differentialsonde - QTY 2

Die in Absatz 1 genannten Angaben sind zu beachten.
Drehkopfadapter für ZD-Differentialsonde - QTY 1

Die in Absatz 1 genannten Angaben sind zu beachten.
Kleiner IC-Adapter für ZD-Differentialsonde - QTY 2

PK111
Ersatz Zubehör für ZD500, ZD1000 und ZD1500

Dx10-Kabel-HiTemp
Ersatz 30" passendes Kabelset für den Einsatz mit Dx10 HiTemp Solder Tipp Leadset

Dx20-Kabel-HiTemp
Ersatz 30" passendes Kabelset für den Einsatz mit Dx20 HiTemp Solder Tipp Leadset

Sondenadapter

TPA10
TekProbe zum ProBus-Sondeadapter

Aktivspannungsschienenprobe

RP4030
Leistungs-/Spannungsbahnsonde. 4 GHz Bandbreite, 1,2x Dämpfung, +/-30V Offset, +/-800mV Enthält einen kompletten Satz von Lötleitungen, Koaxialkabeln und PCB-Halterungen.Beschränkte Verfügbarkeit

RP4000-MCX-LEAD-SI
Qty 3 MCX 4 GHz Schweißzweißzubehör (zusätzlich zu den mit Schienensonde gelieferten) 18 cm lang

RP4000-Browser
RP2060/RP4060 Browser Tip-Zubehör. beinhaltet 0 Ohm (1x), 450 Ohm (10x) und 950 Ohm (20x) Spitzen.

RP4060
Strom-/Spannungsbahnsonde. 4 GHz Bandbreite, 1,2x Dämpfung, +/-60V Offset, +/-800mV Enthält einen kompletten Satz von Lötleitungen und Koaxialkabeln.

RP2060
Strom/Spannungsschienenprobe. 2 GHz Bandbreite, 1,2x Dämpfung, +/-60V Offset, +/-800mV Enthält einen kompletten Satz von Lötleitungen und Koaxialkabeln.

Hochspannungsoptisch isolierte Sonden

HVFO100-1X-TIP-U
HVFO10X +/-1V (1x Dämpfung) Universelles Spitzenzubehör

HVFO100-5X-TIP-U
HVFO10X +/-5V (5x Dämpfung) Universelles Spitzenzubehör

HVFO100-10X-TIP-U
HVFO10X +/-10V (10x Dämpfung) Universelles Spitzenzubehör

HVFO100-20X-TIP-U
HVFO10X +/-20V (20x Dämpfung) Universelles Spitzenzubehör

HVFO100-40X-TIP-U
HVFO10X +/-40V (40x Dämpfung) Universelles Spitzenzubehör

HVFO108
Hochspannungsfaseroptische Sonde, Bandbreite 150 MHz. Einschließlich weiches Trägergehäuse. erfordert eine Dämpfungspitze (separat bestellt). Einschließlich Qty. 1 1m Glasfaserkabel.

60 V Differenzsonden im allgemeinen Modus

DL05-HCM
500 MHz 60 V-Differenzsonde für den allgemeinen Betrieb.

DL10-HCM
1 GHz 60 V Differenzsonde für den allgemeinen Betrieb mit Standardleitungen und Spitzen.

DL-HCM-HiTemp
DL-HCM-Serie mit hochtemperaturgetriebenem Einlöser, Bandbreite 30 MHz, Länge 1 Meter.

DL-HCM-Acc-Kit
Zubehör für die DL-HCM-Serie mit Sondenhalter, Mikro-IC-Grabbern (Qty 2.) und Y-Banana-Adapter.

Häufige Fragen:

F: Welche Liefermethoden verwenden Sie und wie lange dauert die Lieferung?
A:Wir versenden per EMS, DHL, FedEx, UPS und TNT mit Tracking-Nummern. Die Lieferung dauert in der Regel 4-7 Werktage.

F: Wie werden Zölle und Steuern erhoben?
A:Zölle und Steuern variieren je nach Land und liegen in der Regel in der Verantwortung des Käufers.

F: Welche Zahlungsbedingungen haben Sie?
A:Wir benötigen 100% T/T-Zahlung vor dem Versand.

F: Wie kann ich die Qualität international erworbener Produkte gewährleisten?
A:Wir arbeiten mit seriösen Lieferanten zusammen und führen gründliche Inspektionen vor dem Versand durch.

F: Was soll ich tun, wenn meine Lieferung verspätet ist?
A:Überprüfen Sie die zur Verfügung gestellten Nachverfolgungsinformationen. Falls es Verzögerungen gibt, kontaktieren Sie uns oder den Spediteur direkt für Updates.

F: Bieten Sie Rabatte für Großbestellungen an?
A:Ja, bei Großkäufen können Rabatte gewährt werden. Bitte kontaktieren Sie uns, um Ihre speziellen Anforderungen zu besprechen.

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO mit 12,1′′ WXGA Farbbildschirm 0

Stichworte:

Praktisches Digital-Oszilloskop Keysight

Analog-digitales Oszilloskop Agilent

Vielzweck-Oszilloskop Agilent Digital

Verwandte Produkte

Oszilloskop praktisches WaveMaster SDA820Zi-A LeCroy 20GHz Digital

Beste Preis erhalten

Langlebiges 1-GHz-Digital-Phosphor-Oszilloskop Tektronix DPO7104 Oszilloskop

Beste Preis erhalten

Analog-digitaler Kanal Tektronix DPO3034 Oszilloskop-300MHz 2.5GS/S 4

Beste Preis erhalten

Praktisches Oszilloskop Vielzweck-DSO91204A Keysight Agilent Digital

Beste Preis erhalten

Analog-digitales Oszilloskop Agilent DSA90804A Infinium Keysight

Beste Preis erhalten

Langlebiges Keysight Digital-Analog-Oszilloskop Agilent DSO90404A 4 GHz Oszilloskop

Beste Preis erhalten

Oszilloskop Agilent 8GHz analog-digitale hohe Auflösung Keysight MSOS804A

Beste Preis erhalten

Praktische Entsprechung 20GSa/s und Digital-Oszilloskop Keysight Agilent DSOS054A

Beste Preis erhalten

4GHz 4 lenkt analog-digitales Oszilloskop Keysight Agilent DSO9404A

Beste Preis erhalten

Einzelheiten Zu Den Produkten

Haus Produits

Analog-digitales Oszilloskop

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO mit 12,1′′ WXGA Farbbildschirm

Alle Kategorien

Rf-Spektrumanalysator

Signal-Spektrumanalysator

Optischer Spektrumanalysator

Vektor-Netzwerkanalysator

Rf-Signalgenerator

Rf-Kommunikationen prüfen Satz

Analog-digitales Oszilloskop

Variable Stromversorgung Wechselstrom-DCs

Rf-Stromzähler

Multi Funktions-Kalibrierer

Emc-Test-System

Elektronische Test-und Maß-Ausrüstung

Emc-Testgerät

Rf-Energie-Sensor

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO mit 12,1′′ WXGA Farbbildschirm

Markenbezeichnung:	Teledyne LeCroy
Modellnummer:	WR8104
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Verpackungsdetails:	Ausgestopft
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Die USA

Markenname:

Teledyne LeCroy

Zertifizierung:

ISO17025

Modellnummer:

WR8104

Analogbandbreite (maximal):

1 Gigahertz

Analogbandbreite @ 50 Ω (-3 dB) (ProBus-Eingang):

1 GHz (≥ 2 mV/div)

Analogbandbreite @ 1 MΩ (-3 dB) (ProBus-Eingang):

500 MHz (typisch)

Aufstiegszeit (10-90%, 50 Ω):

415 PS (typisch)

Eingegebene Kanäle:

Bandbreitenbegrenzer:

20 MHz, 200 MHz

Min Bestellmenge:

1 Satz

Preis:

Verhandlungsfähig

Verpackung Informationen:

Ausgestopft

Lieferzeit:

1~3 Werktage

Zahlungsbedingungen:

T/T, Western Union

Versorgungsmaterial-Fähigkeit:

Vorräte

Hervorheben:

10/20 GS/s DSO

1 GHz DSO
