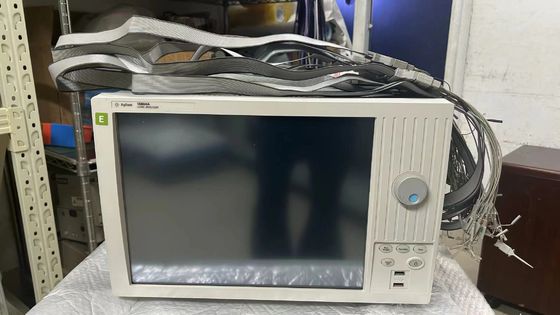

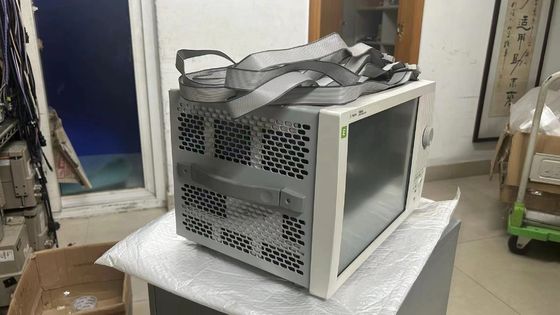

Ein integrierter Mustergenerator gibt Ihnen digitale Stimulation und Reaktion in einem einzigen Instrument

Ausgewählte Modelle der 16800er Serie (16821A, 16822A und 16823A) verfügen zudem über einen 48-Kanal-Mustergenerator, um das Risiko in der Frühphase der Produktentwicklung zu senken.• Ersetzen von fehlenden Brettern, integrated circuits (ICs) or buses instead of waiting for missing pieces • Write software to create infrequently encountered test conditions and verify that the code works – before complete hardware is available • Generate patterns necessary to put a circuit in a desired state, operate the circuit at full speed or step the circuit through a series of states • Create a circuit initialization sequence Agilent 16800 Series portable logic analyzers with a pattern generator offer a variety of features that make it easier for you to create digital stimulus tests. Vektoren bis 48 Bits breit Vektoren werden als row Erstellen Sie Reizmuster für die breitesten Busse in Ihrem SystemDie Tiefe von bis zu 16 M-Vektoren mit dem Mustergenerator können Sie bis zu 16 M-Stimulumsvektoren laden und ausführen.Die Tiefe dieser Skala ist am nützlichsten, wenn sie mit einem starken Reiz kombiniert wird, der durch elektronische Werkzeuge zur Designautomation erzeugt wird., wie z. B. SynaptiCAD

Spezifikationen und Merkmale des Mustergenerators

(A, A, B, C und D)

Eigenschaften des Mustergenerators

Maximale Speichertiefe 16 MVectoren

Anzahl der Ausgangskanäle bei > 180 MHz und 24

Anzahl der Ausgangskanäle bei ≤ 180 MHz 48

Anzahl der verschiedenen Makros

Nur durch das Muster beschränkt Höchstzahl der verfügbaren Zeilen in einem Makrogenerator

Höchstzahl der Parameter in einer Makro-Speichertiefe

Höchstzahl der Makroaufrufe

Höchstzahl der Schleife in einer Wiederholungsschleife

Höchstzahl der Wiederholungsschleifeinrufe 1000

Maximale Anzahl von “Wait”-Ereignismustern 4

Anzahl der Eingabezeilen zur Definition eines Musters 3

Höchstbreite eines Etiketts von 48 Bit

Höchstzahl der Etiketten nur durch den Systemspeicher begrenzt

Höchstzahl der Vektoren in allen Formaten 16 MVektoren

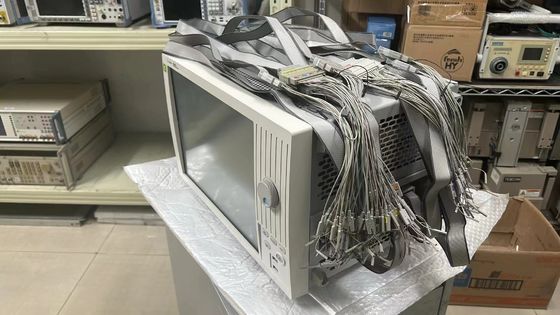

Minimum number of vectors in binary format 4096 when loading into hardware Lead set characteristics Agilent 10474A 8-channel Provides most cost effective lead set for clock and data probe lead set* pods- Grabbler sind nicht inbegriffen.

Agilent 10347A 8-Kanal Bietet 50 Ω Koaxial-Lead-Set für untermined Signale, Sonde Lead-Set für 10465A ECL Data Pod (untermined) erforderlich.

Agilent 10498A 8-Kanal Bietet kostengünstigste Blei-Set für Uhr- und Datensonde-Blei-Set*-Pods. Grabber sind nicht enthalten.Agilent E8142A 8-Kanal Bietet einen Leitsatz für LVDS-Uhr und Datenkapseln.

Die Schleuderausrüstung ist nicht inbegriffen.

Liste der Optionen
