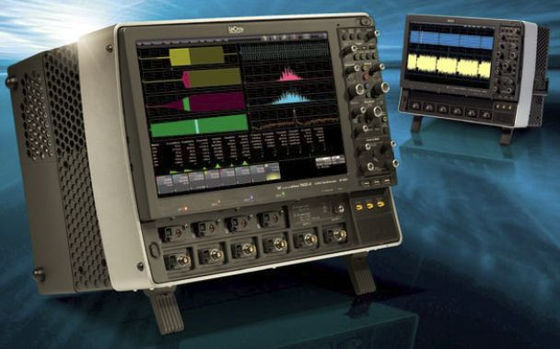

LeCroy 715Zi-A Digitales Oszilloskop 1,5 GHz, 10 GS/s, 4 Kanäle, 20 Mpts/Kanal DSO mit 15,4" WXGA-Farbdisplay.

Beschreibung von LeCroy 715Zi-A Digitales Oszilloskop

Freiheit von Einschränkungen

WavePro 7 Zi-A zeichnet sich durch seine Allzwecktauglichkeit aus, die es bei Oszilloskopen von 1,5 bis 6 GHz noch nie gegeben hat. Alle WavePro 7 Zi-A-Oszilloskope verfügen über wählbare Eingangskapazitäten von 50 Ω und 1 MΩ. Die 4- und 6-GHz-Modelle umfassen sowohl ProBus- als auch ProLink-Eingangstypen, was bedeutet, dass acht Sonden angeschlossen und dann über die Frontplatte oder per Fernbedienung gemultiplext werden können. Das Ergebnis: Es ist einfach, eine passive Sonde sogar an 4- oder 6-GHz-Modelle anzuschließen – keine Frustration und Mühe mehr bei der Suche nach einem 1-MΩ-Eingangsadapter. Außerdem werden alle vorhandenen Investitionen in LeCroy-Sonden, wie Stromsonden, unsymmetrische oder differenzielle aktive Sonden oder Hochspannungssonden, voll ausgeschöpft. Perfekt.

Mehr Auslöser isolieren mehr Probleme effektiver
Eine leistungsstarke Kombination aus Edge mit hoher Bandbreite und 10 verschiedenen SMART-Triggern ermöglicht es Ihnen, das Problem schnell zu isolieren und sich auf die Ursache zu konzentrieren. Die meisten SMART-Trigger ermöglichen das Triggern auf Impulsbreiten oder Funktionen von nur 200 ps. Ein serieller Hochgeschwindigkeitstrigger ermöglicht das Triggern auf serielle Muster mit bis zu 2,7 Gb/s und einer Länge von bis zu 80 Bit. Eine integrierte Hardware-Taktwiederherstellung ist ebenfalls enthalten.

TriggerScan
TriggerScan verwendet Hochgeschwindigkeits-Hardware-Triggerfunktionen mit Persistenzanzeigen, um nur die relevanten Signale zu erfassen und Antworten zu liefern, die bis zu 100-mal schneller sind als bei anderen Methoden. Herkömmliche schnelle Anzeigeaktualisierungsmodi funktionieren am besten bei häufigen Ereignissen, die bei langsamen Flankenraten auftreten, während TriggerScan sich beim Auffinden seltener Ereignisse bei schnellen Flankenraten auszeichnet.

WaveScan™ – Erweiterte Suche und Analyse findet Probleme, die Trigger nicht finden
Der beste Trigger findet nicht alle ungewöhnlichen Ereignisse – manchmal ist eine leistungsstärkere Funktion erforderlich. WaveScan bietet die Möglichkeit, ungewöhnliche Ereignisse in einer einzigen Erfassung zu lokalisieren (d. h. erfassen und suchen) oder über einen langen Zeitraum hinweg in vielen Erfassungen nach einem Ereignis zu „scannen“. Wählen Sie aus mehr als 20 Suchmodi (Frequenz, Anstiegszeit, Runt, Arbeitszyklus usw.), wenden Sie eine Suchbedingung an und beginnen Sie mit dem Scannen. Wenn ein Ereignis gefunden wird, hebt WaveScan den Fehler auf dem Bildschirm hervor und zeigt eine Tabelle mit den Fehlern an.

Vollständig integriertes Mixed-Signal-Oszilloskop (4+36) als Option
Fügen Sie mithilfe der Mixed-Signal-Optionen der MS-Serie den Mixed-Signal-Oszilloskop-Betrieb (MSO) hinzu. Diese praktischen Add-Ons werden mit dem LeCroy LBUS verbunden und ermöglichen schnell und einfach die Erfassung von bis zu 36 digitalen Leitungen, die zeitkorreliert mit analogen Wellenformen sind. Sie müssen keine Zeit damit verschwenden, zu lernen, wie man einen komplizierten Logikanalysator anschließt, synchronisiert oder bedient, da die MSOs bereits vollständig in den Oszilloskopbetrieb integriert sind. Neben der Erfassung digitaler Leitungen sind sie auch hilfreich bei der Überwachung von Signalen mit niedriger Geschwindigkeit, wie z. B. seriellen Datentakt-, Daten- und Chip-Select-Signalen, wodurch die analogen Kanäle für höhere Geschwindigkeitsanforderungen erhalten bleiben.

LeCroy – Der Marktführer im Bereich Akquisitionsspeicher
LeCroy hat einen Weg gefunden, lange Erfassungsspeicher nahtlos und problemlos nutzbar zu machen. Die proprietäre X-Stream II-Architektur der WavePro 7 Zi-Serie unterstützt das Erfassen, Zoomen, Messen und Analysieren mehrerer Wellenformen mit einer Tiefe von 256 Mpts. Sie erleben eine Leistungssteigerung von 10-20x gegenüber dem, was heute verfügbar ist. Ob Sie nun das erfasste Signal betrachten oder mehrere Bildschirme mit Statistiken analysieren, eine Frequenz verfolgen oder komplexe Muster identifizieren, der WavePro 7 Zi ist auf Leistung ausgelegt.

Sofortige Reaktionsfähigkeit
Wenn Sie das Zi-Oszilloskop zum ersten Mal verwenden, werden Sie eine Reaktionsfähigkeit erleben, die Sie noch nie zuvor gesehen haben. Das Erfassen und Bearbeiten der längsten Aufzeichnungslängen und die komplexeste WaveShape-Analyse können gleichzeitig problemlos durchgeführt werden. Egal, ob Sie das Frontbedienfeld verwenden oder Anpassungen mit einer Maus oder dem Touchscreen vornehmen, das System funktioniert einwandfrei.

X-Stream II-Architektur

Optimiert für schnellen Durchsatz
Die für lange Speicherzeiten und schnelle Reaktion konzipierte X-Stream II-Technologie ermöglicht einen hohen Datendurchsatz – selbst wenn das Oszilloskop mehrere 100-Mpts-Wellenformen verarbeitet. Dies wird erreicht, indem die Kompromisse zwischen großer Speicherlänge und schneller Verarbeitung eliminiert werden. Das proprietäre Architekturdesign von WavePro 7 Zi wird durch einen Intel® Core™ 2 Quad-Prozessor, serielle Hochgeschwindigkeitsdatenbusse, ein 64-Bit-Betriebssystem und bis zu 8 GB RAM ergänzt.

Optimiert für langen Speicher
Durch die Verwendung variabler Wellenformsegmentlängen zur Verbesserung der Effizienz des CPU-Cache-Speichers ist das WavePro 7 Zi für die schnellste Verarbeitung langer Wellenformaufzeichnungen ausgelegt. Das Ergebnis: 10-20 Mal schnellere Verarbeitung im Vergleich zu anderen Oszilloskopen.

Optimiert für Reaktionsfähigkeit
Durch die dynamische Zuordnung von Puffern zur Maximierung der Speicherverfügbarkeit bietet die WavePro 7 Zi-Serie die schnellste Reaktionsfähigkeit des Frontpanels. Die Wellenformvorschau zeigt vorläufige Berechnungsergebnisse, während ein integrierter Verarbeitungsabbruch Änderungen an der Frontpanel-Steuerung sofort durchführt, indem der aktuelle Prozess angehalten wird und neue Wellenformen positioniert oder gezoomt werden können – alles ohne langwierige Neuberechnung.

Digitales Filter-Softwarepaket (WPZi-DFP2)
Mit DFP2 können Sie Filter mit endlicher oder unendlicher Impulsantwort implementieren, um unerwünschte Spektralkomponenten wie Rauschen zu eliminieren und wichtige Signalkomponenten besser untersuchen zu können. Sie können aus einem standardisierten Satz von FIR- oder IIR-Filtern wählen. Sie können auch Ihre eigenen Filter entwickeln.

Spektrumanalysator-Analysepaket (WPZi-SPECTRUM)
Das Spektrum wandelt die Bedienelemente Ihres Oszilloskops in die eines Spektrumanalysators um. Passen Sie Frequenzbereich, Auflösung und Mittenfrequenz an. Wenden Sie Filter auf Ihr Signal an und beobachten Sie die Änderung der Frequenzsignatur in Echtzeit. Eine einzigartige Spitzensuche beschriftet die Spektralkomponenten und stellt Frequenz und Pegel in einer Tabelle dar. Berühren Sie eine beliebige Linie, um zu dieser Spitze zu springen.

Mixed-Signal-Oszilloskop-Option (MS-250/MS-500)
Mit der Mixed-Signal-Option lässt sich das WavePro 7 Zi in ein Mixed-Signal-Oszilloskop mit bis zu 36 digitalen Kanälen umwandeln. Die Kanäle werden mit 2 GS/s bis zu 50 Mpts/Ch abgetastet. Bis zu 36 digitale Eingänge, die mit vier analogen Kanälen zeitsynchronisiert sind, erweitern die Einsatzmöglichkeiten des Oszilloskops und ermöglichen eine Gesamtsystemansicht.

Jitter- und Timing-Analysepaket
Spezielle Timing-Parameter messen Perioden-, Zyklus-, Halbperioden-, Breiten- usw. Jitter bei einer Vielzahl von Signalen. Verwenden Sie die drei Jitter-Ansichten (statistisch, zeitlich und frequenzbezogen), um die Grundursache zu verstehen und Probleme zu beheben. Histogramme vermitteln ein Verständnis statistischer Verteilungen. Tracks bieten eine Möglichkeit, zeitkorrelierte Jitter-Spitzen anzuzeigen und mit anderen Signalen zu vergleichen. FFTs bieten die Möglichkeit, Grundursachen für hohen Jitter im Schaltkreis zu beheben.

Liste der Optionen Digitales Oszilloskop LeCroy 715Zi-A
