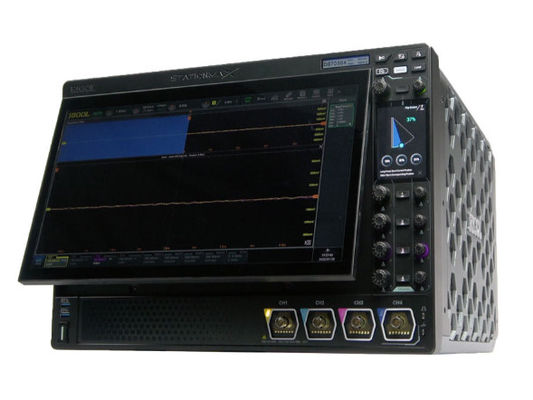

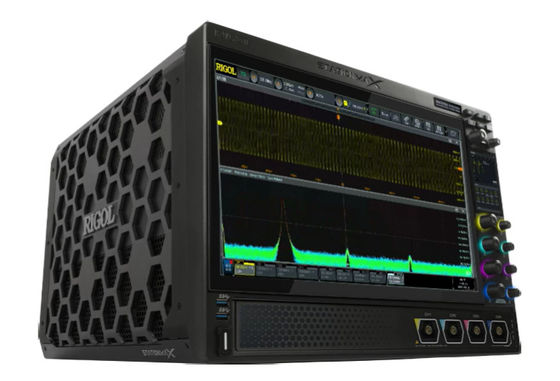

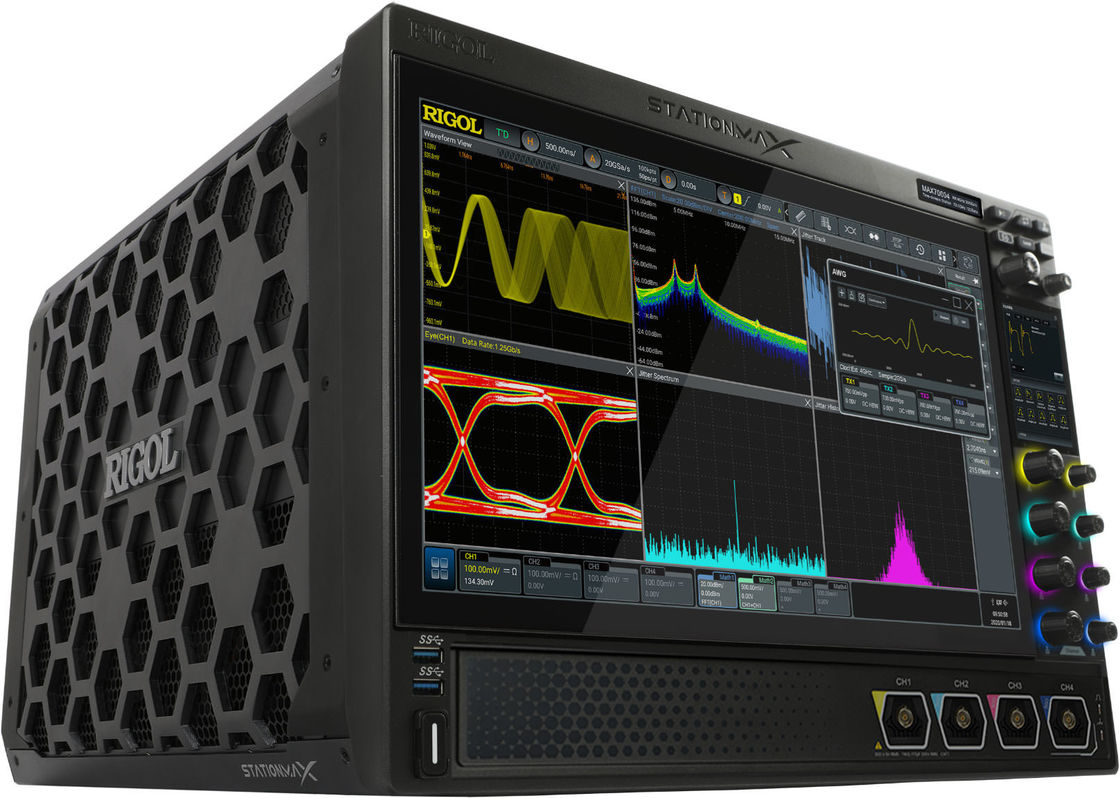

Digitale Oszilloskop der Serie RIGOL DS70000 mit Echtzeit-Spektrumanalyse bis 5 GHz

BeschreibungRIGOL DS70000 Reihe(DS70304 DS70504)Digitales Oszilloskop 5 GHz,4 Kanäle

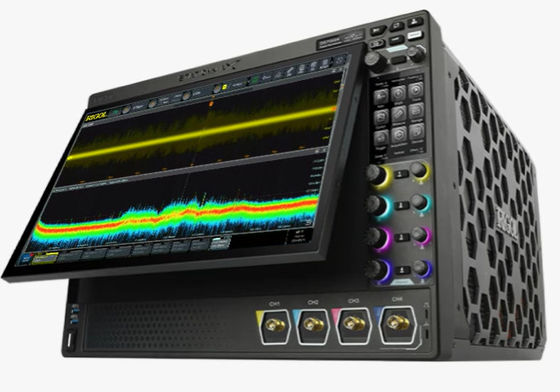

Das digitale Oszilloskop der Serie RIGOL DS70000 verwendet den Chipsatz "Phoenix" von RIGOL und bietet eine hervorragende Leistung mit einer maximalen Probenrate von 20 GSa/s und einer Bandbreite von 5 GHz.Die brandneue technische Plattform UltraVison III von RIGOL garantiert die Spezifikationen, um das höchste Niveau der Branche zu erreichen., mit einer Aufnahmegeschwindigkeit von bis zu Millionen Wellenformen pro Sekunde, 2 Gpts Speichertiefe, 8-16 bit verstellbarer Auflösung und 10.000 FFTs/s.Das digitale Oszilloskop der Serie DS70000 verfügt über eine.6-Zoll-HD-kapazitiver Multi-Touch-Bildschirm mit elektronisch gesteuerter Ein-Taste-Bildschirmneigung für Signalvisualisierung, -analyse und -ergebnisse; sekundärer 3.5 Zoll kleiner Bildschirm mit einer angepassten Funktion und Menü-Schnittstelle Anzeige; und andere benutzerfreundliche Designs, die den Nutzern eine außergewöhnliche Mensch-Maschine-Schnittstelle bieten.

Merkmale derRIGOL DS70000 Serie (DS70304 DS70504) Digitales Oszilloskop 5 GHz,4 Kanäle

• Analogkanalbandbreite: max. 5 GHz, 4 analoge Kanäle und 1 EXT-Kanal

•Vertikaler Empfindlichkeitsbereich: 1 mV/div~10 V/div (1 MΩ), 1 mV/div~1 V/div (50 Ω)

• Max. Speichertiefe: 2 Gpts

• Wellenform-Erfassungsrate > 1,000,000 wfms/s

•Integriert 5 unabhängige Instrumente in 1, einschließlich digitales Oszilloskop, Echtzeit-Spektrumanalysator (optional), digitales Voltmeter, 8-stelliger Frequenzzähler und Totalizator,und Protokollanalysator (optional)

• Zeitbasisbereich: 50 ps/div~1000 s/div • Bis zu 2,000,000 Frames von Hardware Echtzeit- und ununterbrochene Wellenformen Aufzeichnung und Wiedergabe Funktionen

•7 GHz High-End-Aktive Differentialsonde PVA8700 (optional)

• Standard-Triggerfunktionen: Rand-Trigger, Puls-Trigger, Neigungs-Trigger, Video-Trigger, Muster-Trigger, Dauer-Trigger, Auslauf-Trigger, Runt-Trigger, Fenster-Trigger, Verzögerung-Trigger,Setup/ Halten Sie den Auslöser, Nth Edge-Trigger, RS232, I2C, SPI, CAN, FlexRay, LIN, I2S und MIL-STD-1553

• eine Vielzahl von seriellen Entschlüsselungsfunktionen (optional): RS232, I2C, SPI, CAN, FlexRay, LIN, I2S, MILSTD-1553 und CAN-FD; Unterstützung von 4 Entschlüsselungskanälen • automatische Messung von 41 Wellenformparametern;Vollspeicher-Hardware-MessfunktionHaupt 15,6'' HD-kapazitiver Multitouch-Bildschirm mit elektronisch gesteuerter Ein-Taste-Bildschirmneigung für Signalvisualisierung, -analyse und -ergebnisse; Mehrfachfenster-Splittbildschirm

• Augendiagramm und Jitteranalyse (optional) • Einzigartige technische Plattform UltraVision III

• Mehrere Schnittstellen verfügbar: USB HOST&DEVICE, LAN ((LXI), HDMI, AUX OUT; Websteuerung unterstützt

•Maximale Echtzeitprobenquote: 20 GSa/s

• Der Schaltknopf des photoelektrischen Encoders verlängert seine Lebensdauer und gewährleistet mehr als 100.000 Mal Druck und 1 Million Mal Dreh.die Lebensdauer erheblich verbessert

• Sekundär 3.5-Zoll-Touchscreen trennt Menüs und Funktionen von Signalen und Analysen mit einer individuellen Funktion und einem Verknüpfungsmenü • Elektronische Etikettdarstellung des Modells und der wichtigsten Parameter des Produkts, die die Anzeigeinhalte bis zu 20 Jahre aufrechterhalten und bei einem Upgrade jeder Option aktualisiert werden können

• Unterstützung des Upgrades der Online-Version

•Eine Vielzahl von mathematischen Operationen: A+B, A-B, A×B, A/B, FFT, A&B, !A, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, integrierte erweiterte FFT-Analyse und Spitzensuche

DS70000 Oszilloskope liefern neue Leistungsniveaus und Fähigkeiten zur Bewältigung anspruchsvoller Designprobleme(DS70304 DS70504)

Übersicht über die Produkte der RIGOL-Serie für den mittleren und hohen Bereich(DS70304 DS70504)

Bestellinformationen vonDie in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Leistungen.

Modell

Standardzubehör

Aktualisierungsoption

Echtzeit-Spektrumanalyse (RTSA)

Vorkonformitätsprüfungssoftware

Anwendungsmöglichkeit der Messung

Option für die Serienprotokollanalyse
