• 500 MHz
• 4 Kanal-digitales Phosphor-Oszilloskop
• 2.5 GS/s Probenquote auf allen Kanälen
• 20 Megapunkte Aufzeichnungslänge auf allen Kanälen
• > 50.000 wfm/s Höchstfrequenz zur Aufnahme von Wellenformen
• Welleninspektor-Steuerungen für eine beispiellose Effizienz bei der Wellenformanalyse
• Automatisierte Serienauslösung, Dekodierung und Suchoptionen für I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 und I2S/LJ/RJ/TDM
• 10.4" XGA Farbbildschirm
• Nur 5,8 " tief und 11 Pfund
• USB-Host- und Geräteanschlüsse für Speicherung, Drucken und Konnektivität
• Standard-Passivspannungssonden mit einer Kapazitätsbelastung von weniger als 4 pF und einer analogen Bandbreite von 500 MHz

Feature-reiche Tools zur Fehlerbehebung von gemischten Signalentwürfen

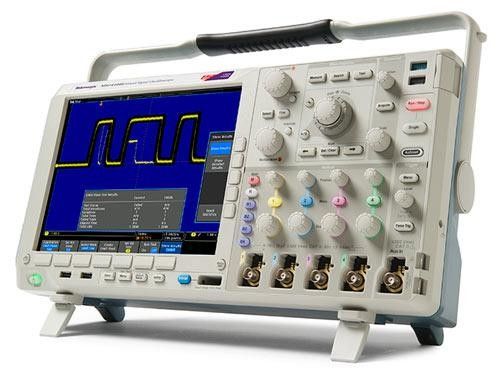

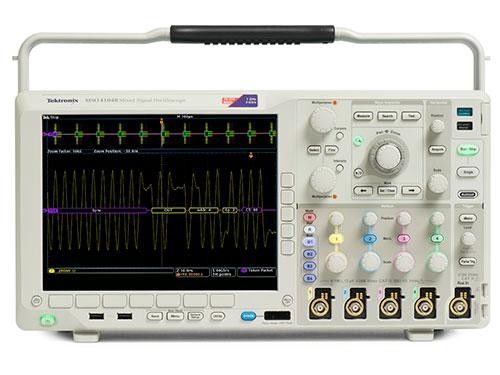

• Mit dem DPO4054B Mixed Signal Oscilloscope können Sie mit einem einzigen Instrument bis zu 20 analoge und digitale Signale analysieren, um Probleme in komplexen Konstruktionen schnell zu finden und zu diagnostizieren.Seine 500 MHz Bandbreite und ein Minimum von 5X Übersampling auf allen Kanälen sorgen dafür, dass Sie die Leistung haben, die Sie benötigen, um schnell wechselnde Signaldetails zu sehenUm lange Fenster der Signalaktivität zu erfassen und gleichzeitig eine feine Timing-Auflösung zu erhalten, bietet der DPO4054B eine tiefe Aufzeichnungslänge von 20M Punkten Standard auf allen Kanälen.

- Ich weiß.Welleninspektor Navigation und Suche

• Die DPO4054B ermöglicht es Ihnen, Ihr Ereignis in Sekunden mit dem Welleninspektor zu finden.Das beste Werkzeug der Branche für Navigation und SucheMit Wave Inspector-Steuerungen für schnelle Wellenformnavigation, automatisierte serielle und parallele Busanalyse, Grenz- und Maskenprüfung,und automatisierte Leistungsanalyse .

Umfassende Funktionen beschleunigen jede Stufe des Debugs

Der DPO4054B bietet eine Reihe robuster Funktionen, um jede Stufe des Debugs Ihres Designs zu beschleunigen, von der schnellen Entdeckung einer Anomalie bis zur Erfassung,Sie können Ihre Wellenform nach dem Ereignis durchsuchen und seine Eigenschaften und das Verhalten Ihres Geräts analysieren..

Digitale Phosphortechnologie

Die digitale Phosphor-Technologie des DPO4054B ermöglicht Ihnen einen schnellen Einblick in den tatsächlichen Betrieb Ihres Geräts.000 wfm/s ¢ bietet Ihnen eine hohe Wahrscheinlichkeit, die seltenen Probleme, die in digitalen Systemen häufig auftreten, schnell zu erkennenWellenformen werden aufeinander gelegt, und Wellenformenpunkte, die häufiger auftreten, werden verstärkt.Dies zeigt schnell die Ereignisse, die im Laufe der Zeit häufiger oder, bei seltenen Anomalien seltener auftreten.

Genaue Hochgeschwindigkeitssonde

Die TPP0500-Sonden, die mit jedem DPO4054B-Oszilloskop standardmäßig geliefert werden, bieten 500 MHz analoge Bandbreite und weniger als 4 pF Kapazität.Die extrem niedrige Kapazität belastet minimiert negative Auswirkungen auf Ihre Schaltkreise und ist verzeihender für längere BodenleitungenUnd da die Bandbreite der Sonde mit der Bandbreite Ihres Oszilloskops übereinstimmt, können Sie die Hochfrequenzkomponenten in Ihrem Signal sehen, was für Hochgeschwindigkeitsanwendungen entscheidend ist.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, bietet alle Vorteile von Allzwecksonden wie hohe dynamische Reichweite, flexible Anschlussoptionen und robuste mechanische Konstruktion, während die Leistung von aktiven Sonden.

Serielle Auslösung und Analyse (fakultativ)

In einem seriellen Bus enthält ein einzelnes Signal oft Adresse, Steuerung, Daten und Uhrinformationen.Der DPO4054B bietet ein robustes Set an Tools zum Debuggen von Serienbussen mit automatischem Auslöser, decodieren und nach I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 und I2S/LJ/RJ/TDM suchen.

Leistungsanalyse (optional)

Die optionalen Leistungsanalysewerkzeuge der Baureihe MSO/DPO4000B vereinfachen diese Aufgaben erheblich und ermöglichen eine schnelle und genaue Analyse der Leistungsqualität, des Schaltverlustes, der Harmoniken, des sicheren Betriebsbereichs (SOA),Modulation, Ripple und SLEW Rate (di/dt, dv/dt).

Grenzwerte/Maskenprüfung (fakultativ)

Der DPO4054B bietet sowohl Grenz- als auch Maskenprüffunktionen, die für die langfristige Signalüberwachung, die Charakterisierung von Signalen während des Designs oder die Prüfung auf einer Produktionslinie nützlich sind.Eine umfassende Reihe von Telekommunikations- und Computerstandards werden bereitgestellt.Zusätzlich können benutzerdefinierte Masken erstellt und zur Charakterisierung von Signalen verwendet werden.

TekVPI-Sonde-Schnittstelle

Die TekVPI-Sonde-Schnittstelle setzt den Standard für die Benutzerfreundlichkeit bei der Sonde.Funktionelle Statusindikatoren und -steuerungen der TekVPI-Sonden, sowie eine Sondenmenü-Taste direkt auf der Kompensationsbox selbst. Diese Taste bringt ein Sondenmenü auf dem Oszilloskop-Display mit allen relevanten Einstellungen und Bedienelementen für die Sonde.Die TekVPI-Schnittstelle ermöglicht die direkte Befestigung von Stromsonden ohne eine separate Stromversorgung. TekVPI-Sonden können über USB, GPIB oder LAN ferngesteuert werden, was vielseitige Lösungen in ATE-Umgebungen ermöglicht.

Die DPO4054B umfasst:

Eine TPP0500 (500 MHz, 10X, 3,9 pF) Passivspannungssonde pro analogen Kanal, Frontcover (200-5130-xx), Benutzerhandbuch (071-2810-xx), Dokumentations-CD (063-4300-xx), OpenChoice® Desktop Software,NI LabVIEW SignalExpress Tektronix Edition Software, Kalibrierzertifikate Dokument Messverfolgbarkeit an das Nationale Institut für Metrologie (((s) ️ das Qualitätssystem dieses Produkts hergestellt wird in ISO9001 registriert, Stromkabel,Zubehörbeutel (016-2029-xx) und dreijährige Garantie.
