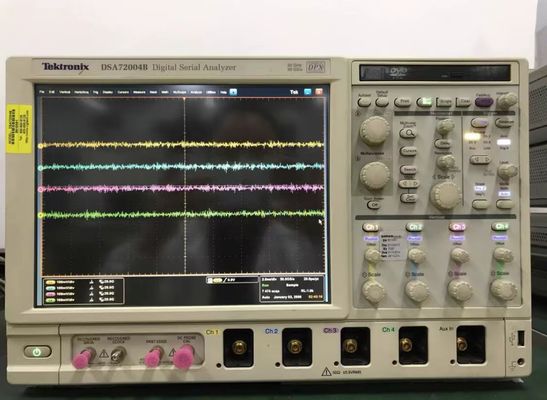

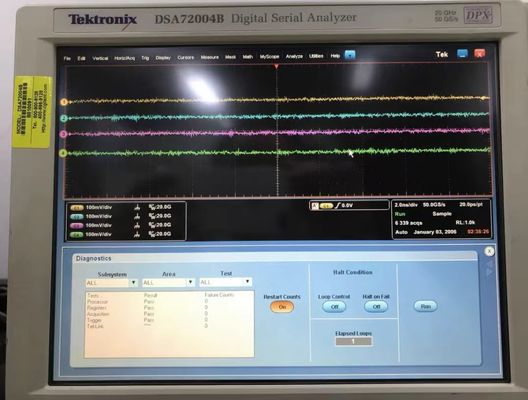

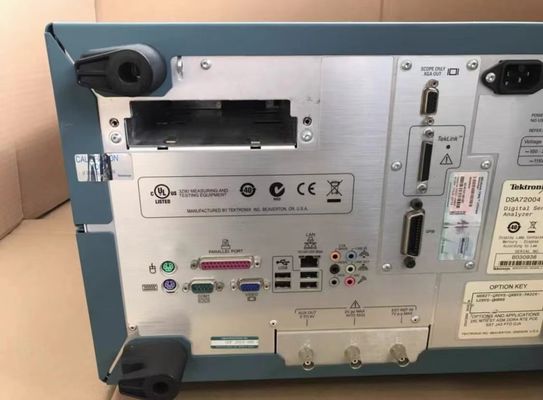

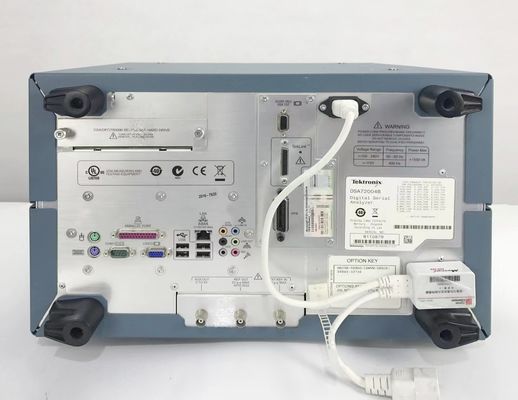

Tektronix DSA72004B Oszilloskop 20 GHz 4 Ch 50 GS/S integrierter digitaler Serienanalysator
| Markenbezeichnung: | Tektronix |
| Modellnummer: | DSA72004B |
| MOQ: | 1 Satz |
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T |
- Das ist nicht meine Aufgabe.
,Das Tektronix DSA72004B-Oszilloskop
,Oscilloskop integrierter digitaler Analyzer
GEBRAUCHT GEBRAUCHT Tektronix DSA72004B Oszilloskope Digital Serial Analyzer 20 GHz 4 Kanäle 50 GS/s Oszilloskop KALIBRIERT
Beschreibung von Tektronix DSA72004B
Das Tektronix DSA72004 Oszilloskop bietet außergewöhnliche Signalerfassungsleistung und Analysefähigkeit. Entdecken Sie Ihre realen Signale und erfassen Sie mehr Signaldetails mit der branchenweit höchsten Wellenformerfassungsfähigkeit. Automatisieren Sie die Einrichtung, Erfassung und Analyse von Hochgeschwindigkeits-Seriendaten-Signalen mit einem Toolset, das entwickelt wurde, um schnellere Design- und Konformitätstests zu ermöglichen.
Das DSA72004 zeichnet sich durch außergewöhnliche Leistung bei der Signalerfassung und -analyse, betriebliche Einfachheit und unübertroffene Debugging-Tools aus, um Ihre täglichen Aufgaben zu beschleunigen. Eine Kombination aus einem riesigen Bildschirm und einer intuitiven Benutzeroberfläche bietet dem Benutzer einfachen Zugriff auf die maximale Informationsmenge.
Merkmale und Vorteile des Tektronix DSA72004 Oszilloskops umfassen:
- 20 GHz Bandbreite auf allen vier Kanälen gleichzeitig
- Bis zu 50 GS/s Echtzeit-Abtastrate
- Bis zu 200 Msamples Aufzeichnungslänge mit MultiView Zoom™-Funktion für schnelle Navigation
- Schnellste Wellenformerfassungsrate mit >300.000 wfm/s Maximum pro Kanal
- Integrierter Digital Serial Analyzer mit dedizierter Konfiguration für Hochgeschwindigkeits-Seriendesign und Konformitätstests
- Erweiterte Bandbreite bis zur Tastkopfspitze, erweitert zur Unterstützung mehrerer Bandbreitenschritte für erweiterte Signalintegrität
- Pinpoint®-Triggerung mit über 1400 Kombinationen zur Bewältigung praktisch jeder Triggerungssituation
- Einzigartige serielle Muster-Triggerung bis zu 3,125 Gbit/s und 8b/10b-Standardprotokoll-Triggerung zur Isolierung von musterabhängigen Effekten und NRZ-Serienmuster-Triggerung bis zu 6,25 Gbit/s
- Seriendatenanalyse und Konformität für PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE 1394b, RapidIO, XAUI, HDMI, DVI, Ethernet, USB 2.0
- Beliebtestes Jitter- und Zeitmessungs- und Analysepaket Ereignissuche und -markierung zur Erleichterung des Verständnisses von Ereignisbeziehungen
- MyScope® Custom Windows und Rechtsklick-Menüs für außergewöhnliche Effizienz
- OpenChoice®-Software mit Microsoft Windows XP OS ermöglicht integriertes Networking und erweiterte Analyse
Anwendungen:
- Designverifizierung einschließlich Signalintegrität, Jitter und Zeitanalyse
- Designcharakterisierung für Hochgeschwindigkeits- und anspruchsvolle Designs
- Zertifizierungstests von Seriendatenströmen für Industriestandards
- Speicherbusanalyse und -debugging
- Prototyp-Einschaltung und Stromversorgungsüberprüfung
- Forschung und Untersuchung von transienten Phänomenen
- Produktionstests komplexer Systeme
- Spektralanalyse von transienten oder breitbandigen HF-Signalen
Liste der Optionen
| 10XL | 100 MSamples/Kanal |
| 20XL | 250 MSamples/Kanal |
| 2XL | 20 MSamples/Kanal |
| 5XL | 50 MSamples/Kanal |
| ASM | Erweiterte Ereignissuche und -markierung |
| DDRA | DDR-Speicherbusanalyse |
| DJA | DPOJET Jitter- und Augendiagrammanalyse |
| DSPT | DisplayPort-Konformitätstestlösung |
| DVI | DVI-Konformitätstestlösung |
| ET3 | 2 Ethernet-Konformitätstestsoftware |
| FBD | FB-DIMM-Konformitätsmodul für RT-Eye-Seriendaten |
| HT3 | HDMI-Konformitätstestsoftware |
| IBA | InfiniBand-Konformitätsmodul für RT-Eye-Seriendaten |
| JA3 | Erweiterte Jitter-Analyse |
| LT | Wellenform-Grenzwerttest |
| MTH | Maskentest für serielle Standards bis zu 4,25 Gbit/s. Enthält Hardware-Taktrückgewinnung. |
| PCE | PCI Express™-Analysesoftware |
| PTH | Protokoll-Triggerung und -Decodierung für 8b/10b-codierte serielle Signale bis zu 3,125 Gbit/s. Enthält Hardware-Taktrückgewinnung und Musterverriegelungs-Triggerung. |
| PTH1 | 3,125 Gbit/s Serielle Muster-Triggerung |
| PTU | Protokoll-Triggerung und -Decodierung für 8b/10b-codierte serielle Signale bis zu 5 Gbit/s. |
| PWR | Leistungsmess- und Analysesoftware |
| R3DW | Reparaturservice-Abdeckung 3 Jahre (beinhaltet die Produktgarantiezeit); 3-Jahres-Zeitraum beginnt zum Zeitpunkt des Kundeninstrumentenkaufs |
| R5DW | Reparaturservice-Abdeckung 5 Jahre (beinhaltet die Produktgarantiezeit); 5-Jahres-Zeitraum beginnt zum Zeitpunkt des Kundeninstrumentenkaufs |
| RTE | Seriendaten-Konformitäts- und Analysesoftware |
| SAS | Serial Attached SCSI-Modul |
| SLA | Seriendaten-Link-Analyse Advanced (mit Entzerrung) |
| SLE | Seriendaten-Link-Analyse Essentials (ohne Entzerrung) |
| SST | SATA- und SAS-Analysesoftwaremodul für RT-Eye-Seriendaten-Konformitäts- und Analysesoftware |
| STU | Protokoll-Triggerung und -Decodierung für 8b/10b-codierte serielle Signale bis zu 5 Gbit/s. |
| SVE | SignalVu™ Essentials – Vektorsignalanalyse-Software |
| SVM | Allzweck-Modulationsanalyse. Benötigt Option SVE |
| SVP | Erweiterte Signalanalyse (einschließlich Pulsmessungen). Benötigt Option SVE |
| TDSDVI | DVI-Konformitätstestlösung |
| TDSET3 | Ethernet-Konformitätstestsoftware |
| TDSHT3 | HDMI-Konformitätstestsoftware |
| TDSPTD | Protokoll-Triggerung und -Decodierung |
| TDSUSB2 | USB2.0-Konformitätstestpaket |
| USB | USB 2.0-Konformitätstestsoftware nur |
| UWB | Ultra-Breitband-Spektralanalyse (beinhaltet WiMedia Alliance PHY-Schnittstellentests) |
