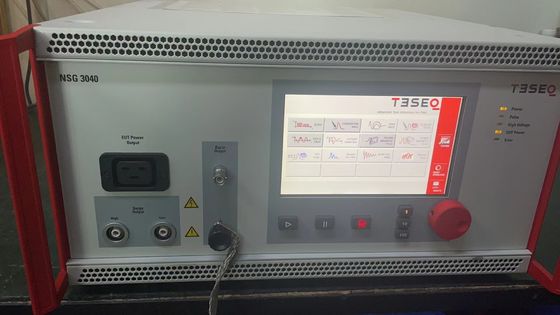

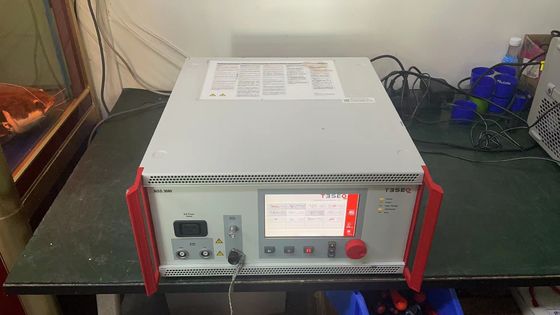

NSG 3040 Multi-Funktion Transient Generator EMC Integrierte 7-Zoll-Touchscreen-Display

Name: NSG 3040 Multi-Funktion Transient Generator EMC Integrierte 7-Zoll-Touchscreen-Display
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: NSG 3040
Availability: InStock

Markenbezeichnung:	Teseq AG
Modellnummer:	NSG 3040
MOQ:	1
Preis:	Verhandlungsfähig
Lieferzeit:	1~3 Werktage

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Spannungsstoß:

4.4 kV

Frequenz des Ausbruchs::

100 Hz bis 1000 kHz

EFT:

40,8 kV

Platzen:

1 MHZ

PQT:

16 A/260 VAC und DC

Verpackung Informationen:

Ausgestopft

Versorgungsmaterial-Fähigkeit:

auf Lager

Hervorheben:

NSG 3040 Übergangsgenerator

Multi-Funktions-Transientgenerator

Integraler Touchscreen für den transienten Testgenerator

Beschreibung des Produkts

NSG 3040

Die SMART 4 KV Lösung Kraftanwendungen

Teseqs neue NSG 3040 istmit einer Leistung von mehr als 50 Watt,die elektromagnetische Störungseffekte für Immunitätstests gemäß internationalen, nationalen und Herstellernormen einschließlich der neuesten IEC/EN-Normen simuliert.

Das NSG 3040-System ist so konzipiert, dass es den Anforderungen der EMV-Prüfung für die CE-Kennzeichnung erfüllt, einschließlich Kombinationswellenüberspannung (4,4 kV), elektrische schnelle vorübergehende (EFT) Impulse (4,8 kV) und Leistungsqualitätsprüfung (PQT).Erweiterungsmöglichkeiten ermöglichen die Konfiguration des Systems für eine viel breitere Palette von Anwendungen, einschließlich Telecom Surge 10/700 und Magnetfeldtests.

mit einem innovativen modularen Aufbau, ist das NSG 3040 ein vielseitiges System, das für grundlegende Testbedürfnisse konfiguriert und erweitert werden kann, um den Bedürfnissen von ausgeklügelten Testlaboren gerecht zu werden.

Die bewährte Master-Slave-Architektur von Teseq ermöglicht die separate Kalibrierung der einzelnen Impulsmodule, wobei die Kalibrierdaten und Korrekturfaktoren auf dem Slave-Controller gespeichert werden.Neue Module können leicht installiert werden, ohne dass das gesamte System zur Kalibrierung zurückgegeben werden muss.

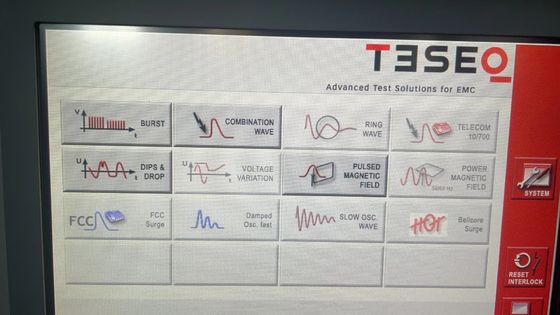

Die NSG 3040 integriert einehochwertiges 7-Zoll-Großfarb-Touchscreen-DisplayAuf Wunsch unterstützt die integrierte Tastatur die Verwendung eines Rades mit zusätzlichen Tasten zur Eingabe oder Empfindlichkeitsanpassung.Der Wert jedes Parameters ist klar, und alleEinstellungen können schnell ausgewählt und geändert werdenmit einemgroße Touch-Eingabe-Taste. Die Rampefunktion kannschnell und einfach ohne Stift programmiert.

Es können mehrstufige Prüfverfahren erstellt und ihre Sequenz- oder Parameterwerte leicht geändert werden.leicht zugänglicher SD-Speicherkartenleser. Die vom Benutzer angegebenen Tests werden vollständig gespeichert.

Die NSG 3040 verfügt über einen Ethernet-Anschluss für die externe PC-Steuerung.

Kombinierte Wellenpulse 1, 2/50 8/20 μs (Hybrid-Surge-Puls)
Impulse entspricht IEC/EN 61000-4-5

Parameter	Wert
Impulsspannung (offener Stromkreis)	±200 V bis 4,4 kV (in 1 V-Schritten)
Impulskurs (Kurzschluss)	± 100 A bis 2,2 kA
Impedanz	2/12 O
Polarität	Positiv / Negativ / Alternativ
Wiederholung des Puls	10 s, bis zu 600 s (in Schritten von 1 s)
Dauer der Prüfung	1 bis 9999 Impulse, kontinuierlich
Phasensynchronisierung	Asynchron, synchron 0 bis 359o (in 1o Schritten)
Koppeln	Außen / Innen

Ausbruch (EFT) 5/50 ns
Impulse entspricht IEC/EN 61000-4-4

Parameter	Wert
Amplitude des Pulsens	± 200 V bis 4,8 kV (in 1 V-Schritten) ±100 V bis 2,4 kV (50 O-Matching-System)
Frequenz der Ausbrüche	100 Hz bis 1000 kHz
Polarität	Positiv / Negativ / Alternativ
Wiederholungszeit	1 ms bis 4200 s (70 min)
Ausbruchzeit	1 μs bis 1999 s, einmaliger Impuls, kontinuierlich
Dauer der Prüfung	1 s bis 1000 h
Phasensynchronisierung	Asynchron, synchron 0 bis 359o (in 1o Schritten)
Koppeln	Außen / Innen

Abfälle, Unterbrechungen und Variationen
Entspricht der Norm IEC/EN 61000-4-11, der Norm IEC/EN 61000-4-29

Parameter	Wert
Abfälle, Unterbrechungen und Variationen	Von EUT-Eingangsspannung auf 0 V, 0%
Uvar mit optionaler Variante	je nach Modell (VAR 3005)
Uvar mit Schritttransformator	0, 40, 70, 80% (INA 650x)
Spitzenstromfähigkeit	500 A (bei 230 V)
Wechselzeiten	1 bis 5 μs (100 O Belastung)
Zeit der Veranstaltung	20 μs bis 1999 s, 1 bis 300 Zyklen oder 1 bis 3 000 1/10 Zyklen
Dauer der Prüfung	1 s bis 70 ‰000 min, 1 bis 99 ‰999 Ereignisse, kontinuierlich
Wiederholungszeit	40 μs bis 35 min, 1 bis 9999 Zyklen
Phasensynchronisierung	Asynchron, synchron 0 bis 359o (in 1o Schritten)

NSG 3040 - die intelligente 4 kV-Lösung für CE-Anwendungen
