Die 8200-Serie erzeugt Messergebnisse, nicht nur Rohdaten, mit Zeit- und Amplitudenhistogrammen, Maskenprüfungen und statistischen Messungen.Es bietet eine Kommunikation zugeschnittenen Messset, das Jitter, Lärm, Arbeitszyklus, Überschreitung, Unterschreitung, OMA, Auslöschungsverhältnis, Q-Faktor, mittlere optische Leistung und Amplitudenmessungen für RZ- und NRZ-Signale.Konformitätsbasierte Maskenprüfung von optischen und elektrischen Hochgeschwindigkeitskommunikationen, und Computerstandards wie SDH/SONET, Ethernet, Fiber Channel enthalten.für Signalgewinnung und -analyseDie erste Datenbank der Branche für variable Persistenz ermöglicht eine genaue Daten- und Messalterung aller Funktionen und erleichtert eine dynamische Aktualisierung der angepassten DUT.

Die 8200-Serie kombiniert eine sehr geringe Zeitbasis-Jitter mit einer sehr schnellen Akquisitionsrate.Es bietet eine umfassende Reihe von Messfunktionen zur Auswertung der Daten, sowie Akquisitionsmathematik und Wellenformmathematik, um die Ergebnisse mit Histogrammen, Maskenprüfungen und Statistiken weiter zu verarbeiten.

Die 8200-Serie bietet eine große Datenspeicherflexibilität mit vier gleichzeitig verfügbaren 3D-Datenbanken; die Datenbanken bieten eine branchenweit erste variable Persistenz mit genauer Datenalterung.Die Farbklassifizierung von Wellenformdaten verleiht eine dritte Dimension, Probendichte, zur Signalgewinnung und -analyse.

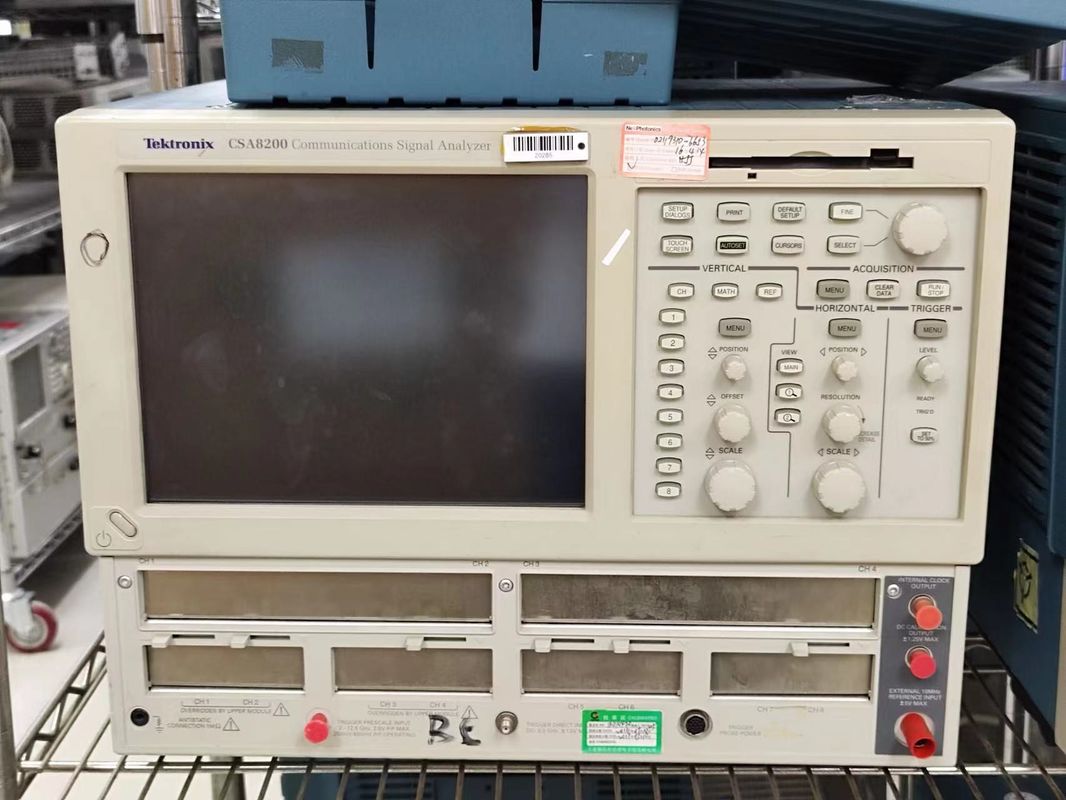

Die Modelle CSA8200 und TDS8200 verfügen über dieselben Funktionen; beispielsweise kann jedes Modell mit einer beliebigen Kombination von Probenahmemodulen konfiguriert werden.

Merkmale und Vorteile

Gleichstrom bis 70+ GHz*1

Bandbreite - branchenführende Zeitbasisgenauigkeit

Jitter < 200 fsRMS mit 82A04

Modulare Architektur mit bis zu acht Akquisitionskanälen

Erweiterte Jitter-, Lärm- und BER-Analysen

Analyse von Hochgeschwindigkeits-Seriendatenraten von 1 Gb/s bis 60 Gb/s gibt Einblick in die genauen Ursachen von Augenverschlossenheit

Die Trennung von Jitter und Rauschen ermöglicht eine sehr genaue Extrapolation von BER und Augenkontur

Hochleistungs-TDR/TDT

Wirkliche Schrittdifferentialgenerator und Signalgewinnung

️ < 28 ps Reflektierte Aufstiegszeit ️ Bis zu 4 Differentialpaare (8 Kanäle) ️ Hochgetreuheit Differential- und Einfachsondierung Automatisierte Standards Maskenprüfung

- Kommunikationsstandards einschließlich Sonet/SDH, Ethernet, OIF und Glasfaserkanal

Computerstandards einschließlich SATA, SAS, PCI Express und Rapid IO Automated Measurement System mit mehr als 100 NRZ-, Pulse- und RZ-Messungen FrameScan® Acquisition Mode

 Datenabhängige Fehler isolieren

Signaldurchschnitt zur Untersuchung von Signal mit geringer Leistung Vierfarbgraded Variable Persistenz Wellenform Datenbanken Microsoft Windows 2000 Betriebssystem

Auswahlmöglichkeiten

• 1K-Wagen
• 1R Rackmount
