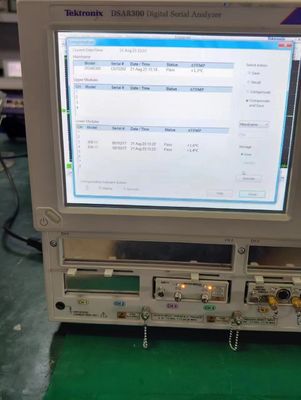

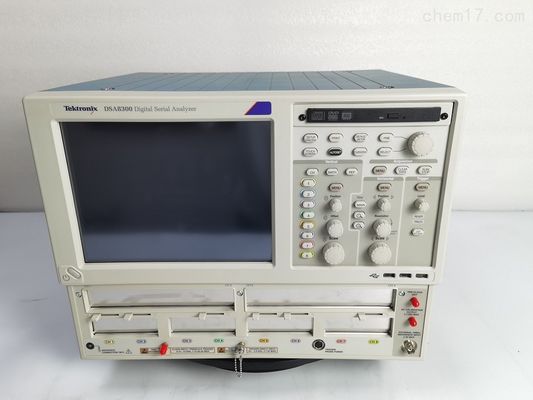

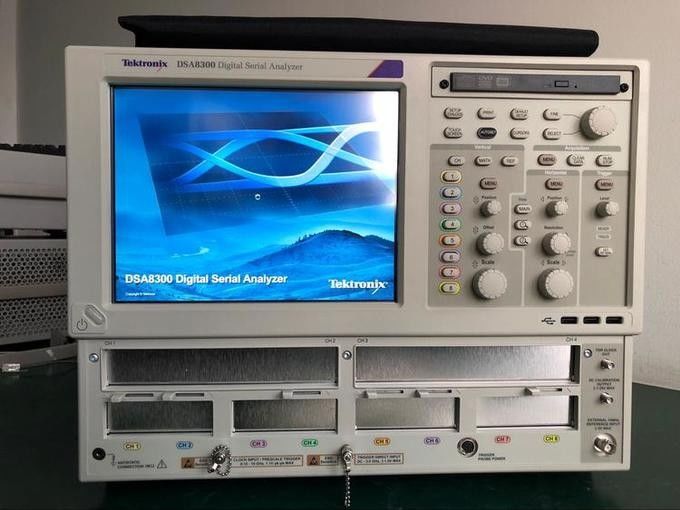

Das DSA8300 ist ein hochmodernes Gleichzeitproben-Oszilloskop, das die höchsten Mess- und Analysefunktionen für die Kommunikationssignalanalyse bietet.Seriendatennetzanalyse, und Anwendungen für die serielle Datenverknüpfungsanalyse.

Wichtige Leistungsmerkmale

• Niedrigzeit-Basis-Jitter:
  • 425 fs typisch für bis zu 8 gleichzeitig erworbene Kanäle
  • < 100 fs auf bis zu 6 Kanälen mit Phasenreferenzmodul 82A04B
• Die höchste vertikale Auflösung in der Industrie
• Elektrische Auflösung: < 20 μV LSB (für den vollen Bereich von 1 V)
• Optische Auflösung von < 20 nW für den 80C07B (1 mW Vollbereich) bis < 0,6 μW für den 80C10C (30 mW Vollbereich)
• Optische Bandbreiten bis > 80 GHz
• Elektrische Bandbreiten bis > 70 GHz
• Über 120 automatisierte Messungen für NRZ-, RZ- und Pulssignaltypen
• Automatisierte Maskenprüfungen mit mehr als 80 Masken nach Industriestandard
• Komplexe Jitter/Rauschanalyse/BER/SER-Analyse (80SJNB), Unterstützung komplexer Messungen TDECQ1, SNDR2(Anträge)

Hauptmerkmale

Eine Vielzahl von optischen, elektrischen und Zubehörmodulen unterstützt Ihre spezifischen Prüfbedürfnisse.

• Optische Module
  • Optische Module, die optische Datenraten von 155 Mb/s bis 10 Gb/s bis 40 Gb/s bis 100 Gb/s bis PAM4 für 50G/100G/200G/400G unterstützen
  • Optische Referenzempfänger (ORR)1Unterstützung spezifizierter Anforderungen für die Normenkonformitätsprüfung
  • Hohe optische Empfindlichkeit, geringer Lärm und breiter dynamischer Bereich der optischen Probenahmmodule ermöglichen eine genaue Prüfung und Charakterisierung von optischen Kommunikationsstandards für kurze bis lange Strecken
  • Vollkalibrierte Lösungen zur Wiederherstellung der Uhrzeit - keine manuelle Kalibrierung für Datenverluste beim Abholen
  • Kalibrierte Messungen der Aussterbungsquote und ER-Messungen mit variabler Korrektur sorgen für Genauigkeit und Wiederholbarkeit
• Elektrische Module
  • Elektrische Probenahmegeräte mit sehr geringem Geräuschpegel (280 μV bei 20 GHz, 450 μV bei 60 GHz, typisch)
  • Auswählbare Bandbreiten2der Benutzer die Bandbreite und den Lärm des Probenahmes für eine optimale Datenerfassung ermöglichen
  • Fernprobegeräte oder kompakte Probenahmeverlängerungsmodulkabel minimieren die Signalzerstörung, indem sie es dem Probenahmer ermöglichen, sich in unmittelbarer Nähe der zu prüfenden Vorrichtung zu befinden
  • Hochleistungsintegrierte TDR (10 ps typische Stufenanstiegszeit) unterstützt eine außergewöhnliche Impedanzdiskontinuität und einen hohen dynamischen Bereich für S-Parametermessungen bis 50 GHz
• Analyse
  • Jitter-, Rausch- und BER-Analysen von Hochgeschwindigkeits-PAM4- und PAM2-NRZ-Seriendatenraten von <1 GBd bis 60 GBd geben einen Einblick in die genauen Ursachen für Augenverschließung

  • Analyse von PAM4-Signalen mit einer umfassenden Jitter-, Rausch- und BER-Analyse für jedes einzelne PAM-Auge und einer Reihe von globalen Messungen, die die Gesamtattribute des PAM4-Signals bewerten

  • 100G-SR4/Transmitter and Dispersion Eye Closure (TDEC) -Automatisierung bietet schlüsselfertiges Testen und Debuggen von TX-optischen Eigenschaften, die der Schlüssel zum SR4 Short Reach Ethernet sind
  • 80STDEC vereinfacht die Messung von Hochleistungs-Sender- und Dispersions-Augenverschluss (TDEC), was es ideal für Herstellungsanwendungen und Konformitätsvalidierung macht
  • Automatisierte Maskenprüfung mit über 80 Masken nach Industriestandard. Neue Masken können in die DSA8300 importiert werden, um neue aufstrebende Standards zu unterstützen. Benutzer können ihre eigenen Masken für automatisierte Maskenprüfung definieren
  • Jitter, Geräusche, BER, Maskenprüfung und Serial Data Link Analysis (SDLA) werden über die 80SJNB Essentials und Advanced Software Application Options bereitgestellt
  • Erweiterte TDR-Analysen, S-Parametermessungen, Simulationsmodell-Extraktion und Serienverbindungs-Simulationsfunktionen werden durch die IConnect-Lösung bereitgestellt.®Software-Anwendungsoptionen
  • 400G-M4 Optical Manufacturing Analysis Software bietet eine Quaternäre Analyse des optischen Transmitters und der Dispersion Eye Closure (TDECQ)
• Hohe Prüfleistung
  • Hohe Probenahmeschwindigkeit bis zu 200 kS/s pro Kanal
  • Effiziente programmatische Schnittstelle (IEEE-488, Ethernet oder lokaler Prozessorzugang) ermöglicht einen hohen Testdurchsatz

Anwendungen

• Konstruktion/Verifizierung von Komponenten und Systemen für Telekommunikations- und Dateneinrichtungen
• Herstellung/Prüfung der Konformität mit ITU/ANSI/IEEE/SONET/SDH
• Hochleistungs-TDR-Messungen mit wahrem Differenzial
• Impedanzcharakterisierung und Netzwerkanalyse für Seriendatenanwendungen einschließlich S-Parameter
• Erweiterte Jitter-, Lärm-, BER- und SDLA-Analysen
• Kanal- und Augendiagramm-Simulation und messbasierte Modellierung mit IConnect.

Überlegene Leistung mit außergewöhnlicher Vielseitigkeit

Der DSA8300 Digital Serial Analyzer ist das vielseitigste Werkzeug für die Entwicklung und Prüfung von Kommunikation, Computern und Unterhaltungselektronik, die Multi-Gigabit-Datenübertragung verwenden.Es wird für die optische und elektrische Sendercharakterisierung verwendet, sowie die Konformitätsüberprüfung für die in diesen Produkten verwendeten Geräte, Module und Systeme.

Darüber hinaus eignet sich der DSA8300 für die Charakterisierung des elektrischen Signalweges, sei es für Pakete, Leiterplatten oder elektrische Kabel.und die erweiterbarste modulare Architektur, bietet der DSA8300 die leistungsstärkste TDR- und Interkonnektionsanalyse, die genaueste Analyse von Signalstörungen und BER-Berechnungen für aktuelle und aufstrebende Seriendatentechnologie.

Liste der Optionen
