Beschreibung des Signal-Analysators Keithley 2820

Vektor-Signal-Analyse-Modus--Dmodell 2820 ist entworfen, mit einer Vielzahl von Signalanalyse-Persönlichkeitswahlen für die Prüfung zu den allgemeinsten drahtlosen Standards, wie G/M, RAND, W-CDMA FDD, cdmaOne, cdma2000, 802,11 WLAN und 802.16e BeweglichWiMax kombiniert zu werden. Ein robuster Satz Maße, Instrumenteinstellungen und Testgrenzen werden für jede der verschiedenen Standards, Rettungsder instrumentkonfigurationszeit und der Minderung des Potenzials für Bedienungsfehler besonders angefertigt. Zum Beispiel ist ein ACPR-Maß für jeden der Standards ein Teil der Signalanalyse-Persönlichkeitswahl.

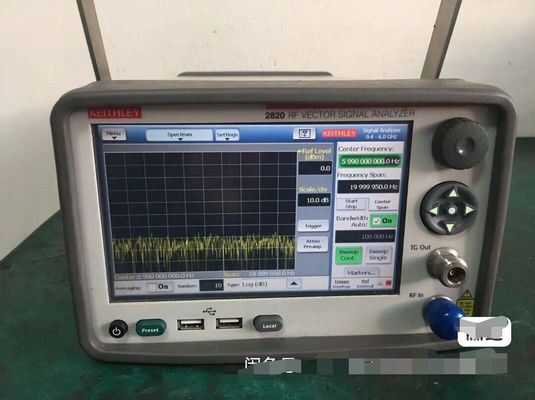

Keithley 2820

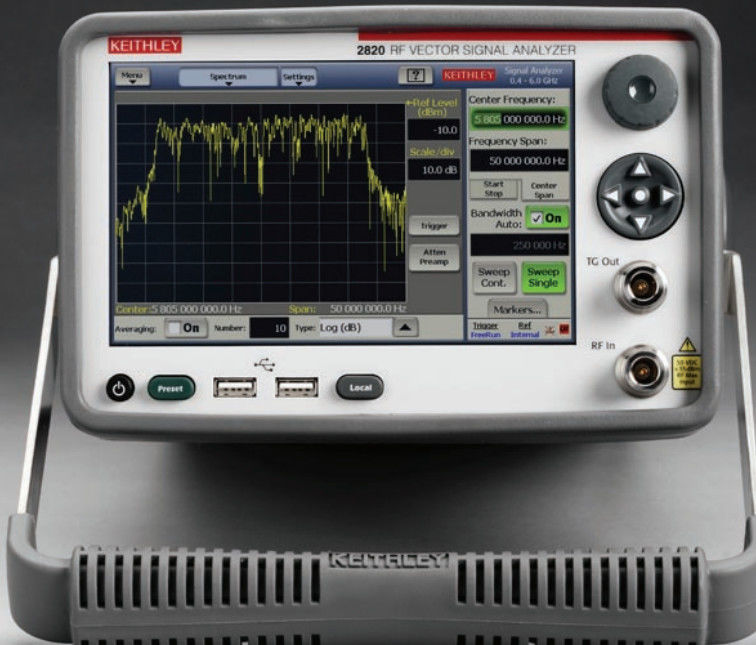

Der vorbildliche 2820 Rf-Vektor-Signal-Analysator ist ein Mittelleistungsprüfgerät, das für R&D und Produktionsprüfung der moderner Rf-Kommunikationsausrüstung und -geräte bestimmt ist. Dieses zukünftige Instrument kombiniert hochmoderne Rf- und Signalverarbeitungs(DSP) Technologie, um Rf-Testsignale mit hoher Genauigkeit und ausgezeichneter Wiederholbarkeit schnell zu messen. Seine kompakte Halbgestelleinschließung und konkurrenzorientierte Preisbestimmung machen es eine kosteneffektive Lösung für viele Testanwendungen. Die vorbildliche DSP-ansässige Software-definierte Architektur des Radios 2820's (SDR) und die Bandbreite 40MHz stellt sicher, dass sie die Fähigkeit hat, zum von heutigen Signalen und auch von Flexibilität zu messen, morgiges zu behandeln. Heutige Handys sind entworfen, um an mehr Arten von Geräten als überhaupt vor anzuschließen, also müssen sie mit einer wachsenden Anzahl von drahtlosen Standards integrieren. Während neue drahtlose Standards auftauchen, wird die vorbildlichen 2820 für einfache Verbesserungen ausgeführt, die seine Nutzungszeit verlängern und längere als traditionelle Instrumente einer laufende Anlagenrendite weit liefern.
Hauptmerkmale und Nutzen:


•
• Überlegene Leistung


•
• 400MHz zum 6GHz Frequenzbereich


•
• 46dBm zu +35dBm-Messbereich


•
• Bandbreite des Signals 40MHz


•
• absolute Genauigkeit des Umfanges 0.6dB


•
• Wiederholbarkeit des Umfanges 0.15dB


•
• Hohe Geschwindigkeit


•
• Spektralanalyseschleifen-Aktualisierungsrate Bandbreite 650MHz/s @1kHz charakteristische


•
• charakteristische Analysezeit des Signals 24ms für G-/Mmaßsatz


•
• charakteristische Analyse-Persönlichkeitsschaltzeit des Signals 30ms


•
• Flexibel


•
• MIMO-bereite Fähigkeit für WLAN und WiMax


•
• Vielzweckmaße: Spektralanalyse, Nebenkanalleistungsverhältnis, Kanal-Energie-Liste, nullspanne


•
• Signalanalysewahlen: G/M, RAND, W-CDMA, cdmaOne, cdma2000, WLAN, WiMax


•
• Ertrag I-Qdaten zu einem PC für Analyse


•
• Moderner PC-Zusammenhang: Gpib-, USB-, LAN- und LXI-Klasse C


  In Verbindung stehende Anwendungen:






•
•
•
• R&d- und Produktionsprüfung der drahtlosen Ausrüstung, der Module und der Unterbaugruppen und DER RFIC-Geräte


•
• Signalüberwachung


•
• Ausbildung

Überlegene Leistung

• 400MHz zum 6GHz Frequenzbereich
• – 146dBm zum Messbereich 35dBm
• Bandbreite des Signals 40MHz
• absolute Umfangsgenauigkeit ±0.6dB
• ±0.15dB-Umfangswiederholbarkeit

Hohe Geschwindigkeit

• Spektralanalyseschleifen-Aktualisierungsrate Bandbreite 650MHz/s @1kHz charakteristische
• charakteristische Analysezeit des Signals 24ms für G-/Mmaßsatz
• charakteristische Analyse-Persönlichkeitsschaltzeit des Signals 30ms

Flexibel

• MIMO-bereite Fähigkeit für WLAN und WiMax
• Vielzweckmaße: Spektralanalyse, Nebenkanalleistungsverhältnis, Energie-Liste, nullspanne
• Signalanalysewahlen: G/M, RAND, EGPRS2 (RAND Entwicklung), FSK, W-CDMA, cdmaOne, cdma2000, WLAN, WiMax
• Ertrag I-Qdaten zu einem PC für Analyse
• Moderner PC-Zusammenhang: Gpib-, USB-, LAN- und LXI-Klasse C
