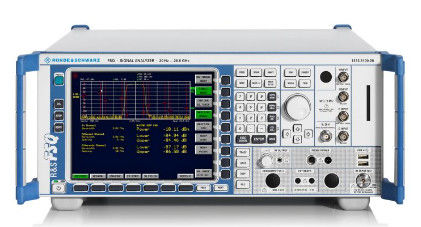

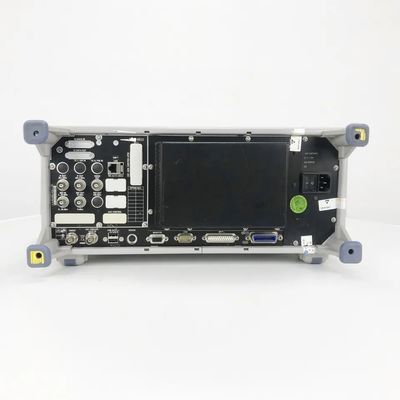

Beschreibung von Signal Rohde und Schwarz FSQ40 Analysator

Zusätzliche Eigenschaften:

• 28 MHZ-Signalanalysebandbreite
• Phasengeräusche: Art. – dBc 133 (1 Hz) bei 10 kHz-Fördermaschinenausgleich, Trägerfrequenz 500 MHZ
• Verzerrung: 1 Hz
• Bezugsfrequenz: Altern: 1 x 10-7/year, mit Wahl R&S®FSU-B4: 2 x 10-8
• DANL mit Vorverstärker AUF (R&S®FSU-B25), 1 Gigahertz, 1 Hz RBW: – dBm 162
• Angezeigter durchschnittlicher Geräuschpegel mit Vorverstärker AUF (R&S®FSU-B24), 26 Gigahertz, 10 Hz RBW: Art. – dBm 166
• Spurndetektoren: Max Peak, Min Peak, Selbstspitze, Probe, Effektivwert, durchschnittliche, Quasispitze
• Gesamtmessunsicherheit, f < 3="">
• Anzeigenlinearitäten: 0,1 DB (0 DB zu – DB 70)
• Schnittstelle: Gpib- oder LAN-Schnittstelle
• Abtastrate: programmierbar: 10 kHz bis 81,6 MHZ in 0,1 Hz-Schritten
• ADC-Entschließung: Bit 14
• I-/Qgedächtnis: 16 Msample, das für i- und q-Daten jedes ist
• Widerstand: 50 Ω
• Verbindungsstück: Frau Millimeters (K)/N testport Adapters 2,92
• Einstellbereich des Abschwächers: 0 DB zu DB 75, in 5 DB-Schritten
• Anzeige: 21 cm LC TFT Farbbildschirm (8,4")
• Entschließung: 800 × 600 Pixel (SVGA-Entschließung)
• Pixeldurchfallquote: < 1="">
• Massenspeicher: Festplatte, grelle Scheibe USBs (nicht lieferte)
• Datenspeicherung: > 500 Instrumenteinstellungen und -spuren
• Wechselstrom-Versorgung: 100 V bis 240 V, 3,1 A bis 1,3 A; 50 Hz bis 400 Hz, Klasse von Schutz I zu Vde 411
• Leistungsaufnahme: Art. 150 VA
• Sicherheit: in Übereinstimmung mit en 61010-1, Iec 61010-1, UL 61010-1, CAN/CSA-C22.2 Nr. 61010-1-4-
• Testkennzeichen: VDE, GS, CSA, CSA-NRTL

VSWR:

• Rf-Verminderung ≥ 10 DB, DC verband f < 3="">
• FSQ8: 3,6 Gigahertz ≤ f < 8="" GHz="">
• FSQ26, FSQ40: 3,6 Gigahertz ≤ f < 18="" GHz="">
• Rf-Verminderung < 10="" dB="" or="" AC="" coupled="" 1="">

Schleifenzeit:

• Spanne >10 Hz: Frau 2,5 bis 16 000 s
• Spanne 0 Hz (nullspanne): μs 1 bis 16 000 s
• RBW: 10 Hz bis 50 MHZ, FFT-Filter: 1 Hz bis 30 kHz, Kanalfilter, EMS-Bandbreite
• VBW: 1 Hz bis 30 MHZ
• Anzeigenstrecke: DANL zu dBm +30

DANL (1 Hz RBW):

• 1 Gigahertz: Art. -158 dBm zu – dBm 155
• 7 Gigahertz: Art. -154 dBm zu – dBm 153
• 13 Gigahertz: Art. – dBm 151
• 26 Gigahertz: Art. -146 dBm zu – dBm 147
• 40 Gigahertz: Art. – dBm 141

Hervorragende Rf-Eigenschaften:

• TOI-Art. dBm +25
• 1 DB-Kompressionspunkt +13 dBm
• 84 dBc ACLR/3GPP mit Geräuschkorrektur
• – 173 dBm (1 Hz) angezeigter durchschnittlicher Geräuschpegel (DANL) mit Geräuschkorrektur und Vorverstärker R&S®FSU-B24
• Analyse von Signalen im analogen und digitalen Basisband
• Zahlreiche Mikroprogrammaufstellungsanwendungen, welche die Signalanalysefähigkeiten verlängern
• 16 Gedächtnis Msample I/Q, dehnbare bis 705 Msample

Hervorragende Rf-Eigenschaften:

• 84 DB ACLR für 3GPP mit Geräuschkorrektur
• 77 DB ACLR für multicarrier Signale 3GPP (vier angrenzende Fördermaschinen)
• TOI > +20 dBm, Art. dBm +25
• 1 DB-Kompression +13 dBm
• Angezeigte durchschnittliche Art des Geräuschpegels (DANL). – dBm 173 unter Verwendung der Geräuschkorrektur (1 Hz-Bandbreite) und des Vorverstärkers R&S®FSU-B24
• Phasengeräusche – dBc 160 (1 Hz) bei 10 MHZ-Fördermaschinenausgleich
• Phasengeräusche – dBc 133 (1 Hz) bei 10 kHz-Fördermaschinenausgleich

Signal und Spektralanalyse in einem einzelnen Instrument:

• Signalanalyse mit bis 120 MHZ-Bandbreite
• Signale von Rf-, analogem oder digitalembasisband
• Bis 705 Msample (ich und Q)
• Niedrige Phase/Frequenzgang
• Benutzer-definierbare Beispielrate
• Beste Signaltreue für Modulationsanalyse
• Bereiten Sie für Analyse von multistandard, multicarrier Übermittlern vor

Breite Palette von Funktionen:

• Mit seiner breiten Palette von Funktionen, ist das R&S®FSQ auf dem Spektrumanalysatormarkt praktisch unvergleichlich. Sogar umfasst die Basiseinheit höchst wichtige Funktionen.
• Kanalfilter von 100 Hz zu 5 MHZ
• RRC-Filter
• 1-Hz- bis 50 MHZ-Entschließungsbandbreite (RBW)
• Zahl von Maßpunkten/Spur auswählbar zwischen 155 und 30 001
• Zeit-selektive Spektralanalyse mit Gatterfunktion
• Bis 80 measurements/s im manuellen Arbeitsmodus
• SCPI-kompatibler GPIB-Befehlssatz
• Gpib-Befehlssatz kompatibel mit dem R&S®FSE/R&S®FSIQ und Vermächtnis HP-Spektrumanalysator
• Schnelles ACP-Maß im Zeitgebiet
• Statistische Signalanalyse mit CCDF-Funktion
• Effektivwert-Detektor
• Wandlerfaktor für die Korrektur von Antennen- oder Kabelfrequenzgängen
• Harmonische Verformungsmessungsfunktion
• Unechte Emissionsmessungen mit bis 100 001 Punkten, in bis 20 Segmenten
• Externer Hinweis von 1 MHZ auf 20 MHZ in 1 Hz-Schritten
• Lan-Schnittstelle 100BaseT (1 Gbit)
• 16 Msample ich und q-Gedächtnis

Gestützte Technologien:

• WLAN 802.11a/b/g/j/p/n/ac
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS//EDGE Evolution/VAMOS
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• GSM-R
• TETRA-
• cdmaOne
• DECT
• WiMax IEEE 802.16e-2005 und IEEE 802.16-2004
• WLAN IEEE 802,11 a/b/g/j/p
• Bluetooth® (Grundzins)
• ZigBee™ IEEE 802.15.4
• RFID
• WRAN IEEE 802,22
• WWAN IEEE 802,20
• DVB-H
• ISDB-T 1 Seg
• CMMB
• DVB-T
• DVB-T2
• ISDB-T
• Morgens
• FM
• DVB-S
