• Frequenzbereich: 50 Hz bis 6 Gigahertz
• Analyse-Bandbreite: 31,25 MHZ (Standard), 62,5 MHZ/125 MHZ (Wahl)
• Ein-Kasten-Prüfvorrichtung mit der Einführung der Signal-Generatorwahl
• Reihen-Gefangennahmen-Maße während der schnellsten Analysezeit

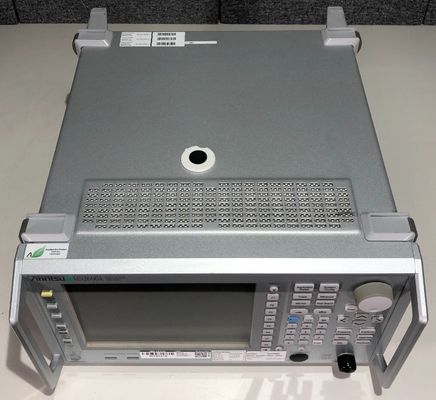

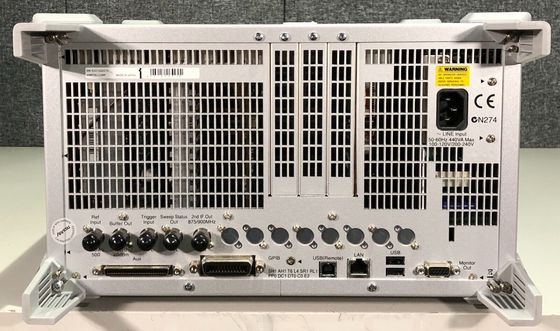

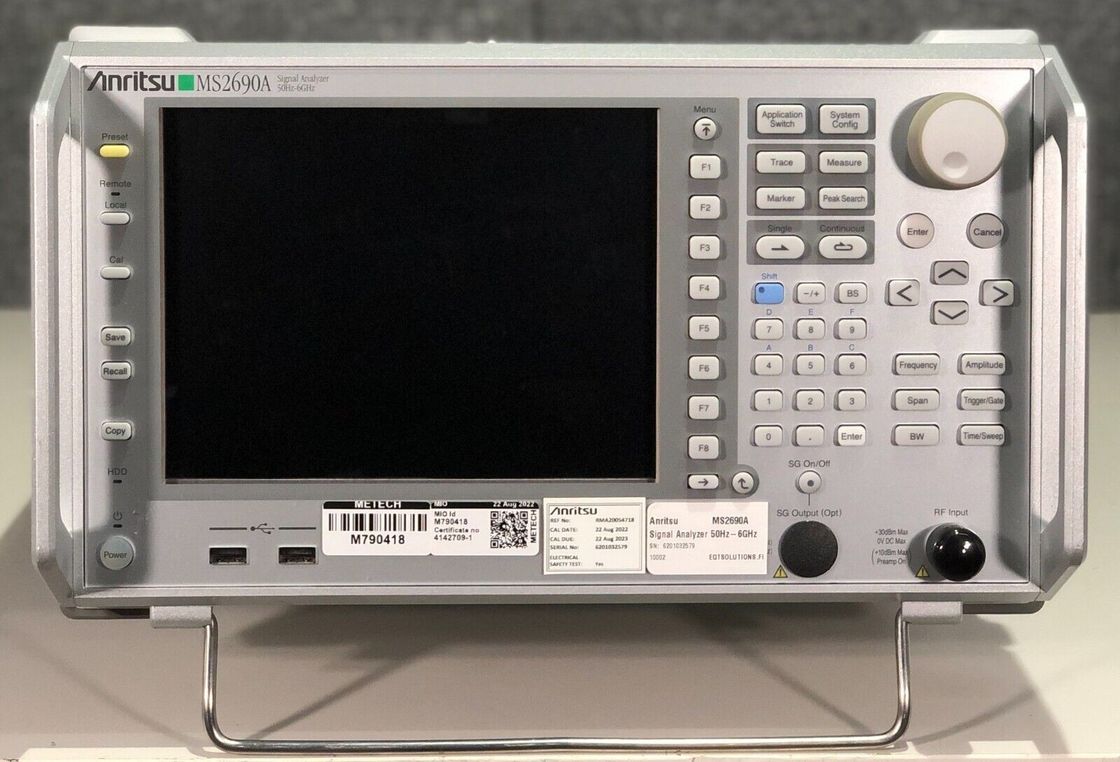

Der Signal-Analysator Anritsu MS2690A ist der späteste Hochleistungssignalanalysator für zukünftige Kommunikationsanwendungen. Die Signal-Analysatorbasiseinheiten Anritsu MS2690A umfassen gefegte Spektralanalyse-, FFT-Signalanalyse und eine Präzisionsanalog-digital wandler Funktion. Addieren Sie Wahlen, um einen Signal-Generator zu enthalten, um das Instrument zu ein müheloses zu machen, bedienungsfertig, eine Kastenlösung.

Der Signal-Analysator Anritsu MS2690A stützt eine Standardanalysebandbreite von 31,25 MHZ, die zu 62,5 MHZ /125 MHZ ausgedehnt sein können mit optionaler Hardware. Unter Verwendung eines patentierten Kalibrierungsprozesses, der Mehrpunktumfangskalibrierung und des Phasenkalibrierungsergebnisses in einer waagerecht ausgerichteten Genauigkeit von DB ±0.5 über einer 6 Gigahertz-Spanne. Kein anderer Analysator auf dem Markt kann diese Spezifikation treffen! Diese Kästen sind auf jede Art unübertrefflich -- sie messen die breitesten Signale und die späteste Technologie einsetzend, machen Sie Maße schneller als überhaupt vorher. Die modulare Architektur stellt sicher, dass ein Kasten, der als Maßanforderungen wächst, ändern Sie. Eine Reihe Wahlen ermöglicht Standard-ansässiger Modulationsanalyse, Vektorsignalerzeugung und BRUSTBEERmaß. Der Endbenutzer kann eine Einkastenlösung konfigurieren, die drastisch Kosten, Abdruck und durchschnittliche Zyklus-Totalzeit (TAKT) für Gerätbewertung verringert.

Die Signal-Analysatoren Anritsu MS2690A sind genug für die forderndste R&D-Umwelt genau, dennoch sind schnell genug für den Fabrikboden! Z.Z. Umfeldaufgaben umfassen G/M, GPRS, RAND, W-CDMA, bewegliches WiMax und LTE. Der Breitband-FFT-Signalanalysator (Analysebandbreite von 31,25 MHZ mit Wahl für 62,5 MHZ /125 MHZ) stützt ununterbrochene Hochgeschwindigkeitsmaße einschließlich CCDF, Frequenz gegen Zeit, Spektrum und Energie gegen Zeitanalyse. Die Standarddigitalisierungsfunktion kann Wellenformen gefangennehmen und sie unter Verwendung des optionalen Signal-Generators sofort heraus spielen. Eine ausgedehnte Analog-Digital wandler Wahl addiert die Fähigkeit, Signale bis 20 MHZ weit gefangenzunehmen bis 4 Stunden lang.

Liste von Wahlen

Anwendungen:

• BTS- und UE-Übermittlerprüfung
• Empfänger, der mit der Signal-Generatorwahl prüft
• Leistungsstark für R&D
• Hochgeschwindigkeits für die Herstellung
• Universelle Analyse für Modulation R&D
• 5G NR (Gigahertz sub-6)
• LTE/LTE-Advanced (FDD/TDD), RAND Entwicklung und HSPA-Entwicklung
• WLAN, das einschließlich IEEE802.11a/b/g/j/n/p/ac prüft
• Endverstärkerprüfung
• Verbindungen über Satellit
• Bitübertragungsschicht Prüfung für alle Technologien 3GPP
