Drahtloser Test-allgemeinhinsatz Anritsu MT8821C

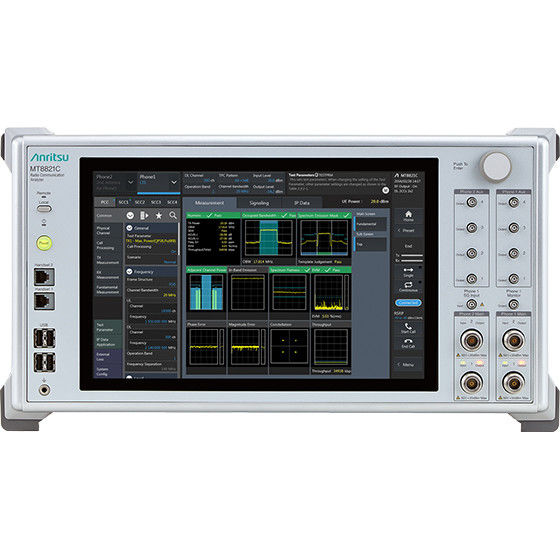

Beschreibung von MT8821C

Der MT8821C-Funkverbindungs-Analysator ist für R&D von tragbaren Geräten/von Benutzerausrüstung (UE), wie Smartphones, Tabletten und IoT-Modulen bestimmt. Er errichtet auf den Technologien seines populären Vorgängers, das MT8820C, weltweit bevorzugt von UE und von den Chipsetverkäufern.

Das neue MT8821C stützt alle Technologien und reicht von LTE Advanced zu 3G/2G, mit seinen bedienungsfreundlichen Maßfunktionen für leistungsfähige Rf-Anpassung und Prüfung in einer Einheit.

Es stützt sogar LTE-A 2CC 4x4 MIMO und 4CC 2x2 MIMO in einem einzelnen Kasten sowie in einem LTE-U/LAA.

Auch es stützt LTE-A 4CC 4x4MIMO oder 6CC 2x2MIMO, indem es zwei Kästen ineinander greift, und 5CC 4x4 MIMO durch drei Kästen.

Eigenschaft:

• Maß Rfs TRX

• 3GPP UE Rf-Maß

Mit eingebauter Unterstützung für den UE Rf prüft TRX konformes mit den verschiedenen Kommunikationsstandards, wie dem ohne Lizenz LTE (LTE-U/LAA) im 5 Gigahertz-Band, das MT8821C ist die ideale Testlösung für jedes mögliches Maßszenario.

Gestützte Kommunikationstechnologien umfassen LTE/LTE-Advanced, Cat-M1/NB-IoT, W-CDMA/HSPA, GSM/EGPRS und TD-SCDMA/HSPA.

• Ein-Note Einstellungen und PASS-/FAILurteil

Das MT8821C vereinfacht Maße mit seinen voreingestellten Maßparametern, die auf dem 3GPP basieren, spezifizierte Rf-Musterbeispiele. Darüber hinaus führt es automatisch das PASS-/FAILurteil von Maßergebnissen, pro die Standardtestbedingungen durch.

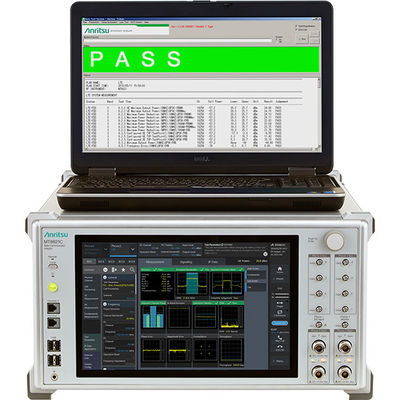

• Fernsteuerungsbeispielwerkzeug

Das MT8821C kann in einem System des automatisierten Tests entweder unter Verwendung GPIB oder des Ethernets für Fernbedienung konfiguriert sein. Anritsu liefert auch ein Prüfnormkonformes automatisches Fernsteuerungsbeispielwerkzeug Rf-3GPP, das Druckluftanlasser genannt wird.

Operation ist so einfach wie, den erforderlichen Testfall von den Rf-Testeinzelteilen im Fernsteuerungsbeispielwerkzeug vorwählend. Sogar können neue Benutzer eine automatisierte Testumwelt leicht konfigurieren, die Ausbildungszeit und Zunahmeproduktivität verringert.

• Flexible Parameter-Einstellung

Das MT8821C lässt TRX-Maße unter Verwendung der Parameter laufen, die durch die Prüfnormen Rf-3GPP/3GPP2 spezifiziert werden. Darüber hinaus stützen die flexiblen Parametereinstellungen parametrische und einfache Protokollprüfung Rfs.

• Rf-Kalibrierung

Wenn die Hochgeschwindigkeitsmaßmodi von den Chipsetverkäufern gestützt sind, der MT8821C-Zunahmemaß-Leistungsfähigkeit durch die Verringerung der Zeit erfordert für Rf-Kalibrierung von zellulären Chipsets und von Geräten.

• Erhöhtes GUI für leistungsfähige Betriebsfähigkeit

Das neue MT8821C zukünftige Windows-basierte GUI und bedienungsfreundliche große das Fingerspitzentablett erhöhen erheblich die Betriebsfähigkeit und Sicht, verglichen mit anderen Instrumenten. Benutzer können das MT8821C laufen lassen, indem sie einfach den Schirm berühren und klauen, sowie umreißt Nutzen von der Leichtigkeit und von der Geschwindigkeit der Einnote schaltend zwischen die gruppierten/einzelnen Diagrammlisten und die Ergebnisse/die Detailanzeigen.

Das MT8821C auch vereinfacht leistungsfähig den traditionsgemäß komplexen Einstellungsprozeß mit seiner einfachen Parametersuche, das Bookmarken von allgemein verwendeten Parametern und die Einstellung von Prüfparameterfunktionen – alle mit gerade einer Note eines Knopfes.

• Eingebauter Windows Server-PC für IP-Daten-Durchsatz-Prüfung

Mit dem eingebauten Windows 7-PC können Sie IP-Datenübertragungstests ohne einen externen Server PC durchführen.

• Eingebauter flexibler interner Rf Front End

Das MT8821C hat eine eingebaute interne Rf-Vorderseite mit Schaltern und Rf-Teilern, zum des Bedarfs an den externen Kombinatoren oder an einem Testsatz zu beseitigen und so vereinfacht Prüfaufbau und Kalibrierung. Die Signale können für geleitete Maße oder Ertrag kombiniert werden jede Fördermaschinenanhäufung und MIMO-Downlinksignal, Häfen für OTA-Prüfung zu trennen. Es hat sogar einen Hafen, zum des Signals von einem Störsignalgenerator einzufügen oder des Uplinksignals zu einem externen Spektrumanalysator für nicht auf Band aufgenommene unechte Maße auszugeben.

Funktionsprüfung

Das MT8821C ist auch für ideal

• OTA (über der - Luft) Prüfung
• Prüfung SAR (spezifische Absorptions-Rate)
• Leistungsaufnahmen-Prüfung
• Inter-RATTENmessberichtprüfung, Prüfung Dual Sims (DSDA) oder SVLTE
• Aufeinander folgende IP-Daten-Durchsatz-Prüfung
• Unterstützungs- VoLTE-Stimme/Video-echoback Prüfung

Rückwärts Compatibility/MT8820C zu MT8821C-Verbesserung

Da die neuen MT8821C'S-Fernsteuerungen gute Rückwärtskompatibilität mit der Reihe des Vermächtnisses MT8820 beibehalten, stützt das MT8821C die vorher benutzten Fernwerkzeuge und hilft, Kosten zu verringern, wenn es automatisierte Testumwelt konfiguriert.

Anritsu bietet auch einen Verbesserungsweg vom MT8820C dem MT8821C an und macht vollen Gebrauch von der vorhandenen MT8820C-Hardware und -software, vorhergehende Investition im MT8820C zu maximieren und MT8821C-Kosten unten zu halten.

Stützt das dynamische Spektrum, das teilt, Zustand (DSS) im Verbindung mit MT8000A

In DSS wird das Spektrum 4G und 5G durch den Scheduler intelligent, abhängig von den Anforderungen zugeteilt. Dieses ist ein viel leistungsfähigerer Gebrauch von Spektrum.
