• Demodulator: FM und Digital
• Anzeige: TFT LCD-Farbe
• Max. Frequency: 3 Gigahertz
• Min. Frequency: 300 kHz
• Max. Level: 10 W
• Min. Level: -40 dBm
• Modulation: FM - G/M digital
• Maximum-Ausgangspegel: -3 dBm
• Min. Ausgangspegel: -143 dBm
• Entschließung: 1 Hz
• Min. Resolution: RBW 300 Hz

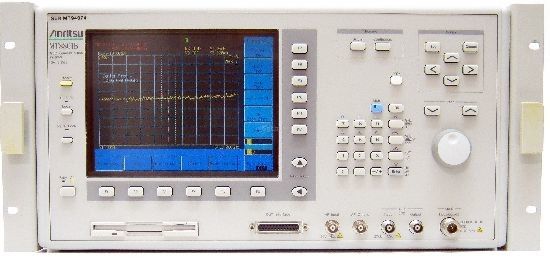

Das MT8801B hat allgemeine analoge Maßfunktionen auch. Leistungsfähige Prüfung FMs TX/RX wird einfach durch eingebauten Signalgenerator, AF-Oszillator, Rf-Analysator (Stromzähler, Frequenzzähler, FM-Maß) und Audioanalysatorfunktionen gemacht.

Transmissionsmessung

Eigenschaften wie Frequenz, Energie und Frequenzabweichung können leicht gemessen werden.

Transmissionsmessung mit SG-Funktion

Übertragungscharakteristik kann gemessen werden, indem man ein FM-Rf-Signal vom eingebauten Signalgenerator ausgibt.

Aufnahme-Maß

FM modulierte Signal ist der Ertrag, zum des Maßes der Frequenz zu ermöglichen und des Niveaus des AF-Signals von einem Empfänger sowie SINAD und Verzerrung.

Af-Maß

Ein AF-Signal ist der Ertrag, zum der Frequenz, des Niveaus und der Verzerrung des AF-Signals am DUT zu messen.

Spektrumanalysator-Funktion (Wahl 07)

Der Spektrumanalysator mit synthetisierten lokalen Abdeckungen ein Frequenzbereich 10 MHZ bis 3 Gigahertz mit einer Entschließung von 1 Hz. Zusätzlich zu Wechselstrom /N von – dBc 115 (100 kHz ausgeglichen), das RBW kann auf 300 Hz bis 1 MHZ, das VBW zu 3 bis 100 kHz und die Schleifenzeit im Frequenzbereich zu Frau 100 zu s 1000 eingestellt werden (1 Frau zu s 1000 im Zeitgebiet).

Hoch-Genauigkeits-Maß

Die waagerecht ausgerichtete totalgenauigkeit ist ein erstaunliches DB ±1.5 wegen der ausgezeichneten Linearitäten des Analysators und die waagerecht ausgerichtete Kalibrierungsfunktion. Außerdem ist der durchschnittliche Geräuschpegel gerade – Maximum DB-85 (bei 10 MHZ bis 1 Gigahertz) und des zweitensklirrens ist – Maximum DB-60 (100 MHZ bis 1,5 Gigahertz).

Bequeme Funktionen

Der Analysator hat eine volle Aufstellung von nützlichen Funktionen einschließlich Markierung, Deltamarkierung und Torschleifenfunktionen. Er auch hat Anzeigen wie durchschnittlicher, max. Griff vorangebracht, kumulativ und überschreibt. Spur A und Spur B können auf einem Doppelschirm im Frequenzbereich, zusammen mit Schalleistung, C/N, besetzter Bandbreite, Nebenkanalmacht- und durchschnittlichermacht des gesprengten Signals gemessen werden.

Caratteristiche-tecniche:

• Frequenzbereich 300 kHz - 3 Gigahertz
• Höchstleistung gab 10 W ein
• Stromzähler 0 dBm 40 dBm
• Entschließung -143 des Signal-Generators 10MHz 3GHz 1Hz dBm -3
• Af-Generator 20 Hz bis 20 kHz-risolution 0,1 Hz
• Modulator, Demodulator FM, ØM, G/M
• Spektrumanalysator 3GHz mit RBW maximales 300HZ (entscheiden Sie. 07)

WAHLEN:
