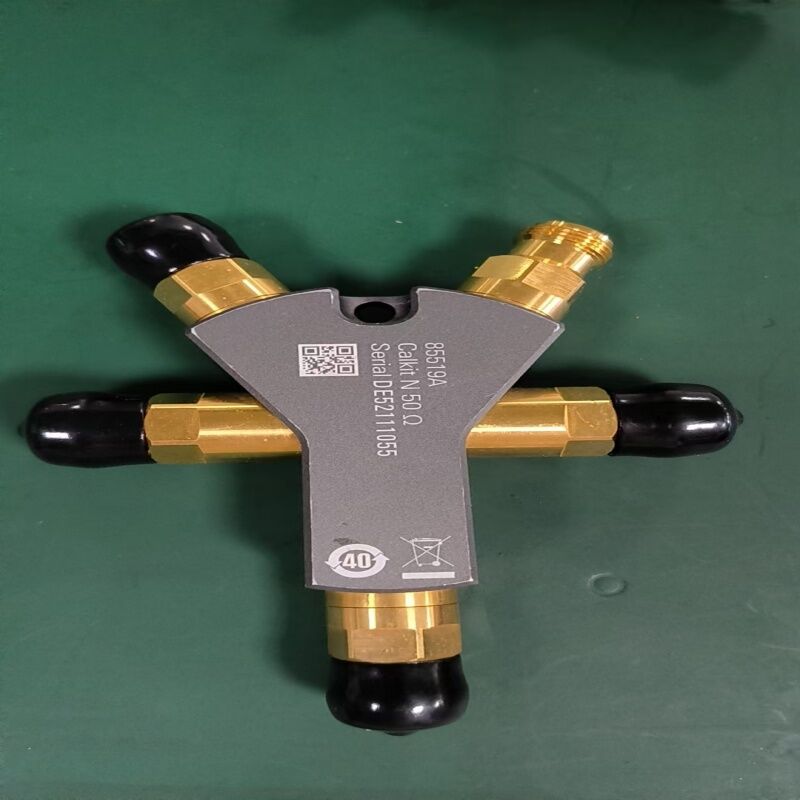

Keysight 85519A Typ-N-Buchse 50 Ω Kalibrierkit DC-18 GHz mit offenen Short Load Through-Standards

Das Keysight 85519A Kalibrierkit ist ein präziser mechanischer Kalibrierstandard, der für die Kalibrierung von Vektor-Netzwerkanalysatoren (VNA) in Typ-N Koaxial-Messsystemen entwickelt wurde. Mit einem Frequenzbereich von DC bis 18 GHz bietet dieses Kit die für vollständige Ein-Port- und Zwei-Port-Kalibrierroutinen erforderlichen Open-, Short-, Load- und Through-Standards, einschließlich SOLT (Short-Open-Load-Through) und TRL (Through-Reflect-Line) Methoden.

Jeder Standard ist präzisionsgefertigt, um wiederholbare und stabile Kalibrierergebnisse zu liefern:

• Open-Standard (Typ-N Buchse): 85,954 ps Offset-Verzögerung, charakterisiert mit C0/C1/C2/C3 Polynomkoeffizienten für genaue Modellierung der Open-Circuit-Kapazität über die Frequenz. Phasenabweichung: ≤2,0° (DC-6GHz), ≤3,0° (6-9GHz), ≤4,0° (9-18GHz).
• Short-Standard (Typ-N Buchse): 85,954 ps Offset-Verzögerung, charakterisiert mit L0/L1/L2/L3 Polynomkoeffizienten für präzise Modellierung der Short-Circuit-Induktivität. Phasenabweichung: ≤1,5° (DC-6GHz), ≤2,5° (6-9GHz), ≤3,0° (9-18GHz).
• Load-Standard (Typ-N Buchse): Präzisions-50Ω ±0,5Ω Abschluss mit exzellentem Rückflussdämpfung: ≥42dB (DC-6GHz), ≥35dB (6-9GHz), ≥32dB (9-18GHz). Maximale Eingangsleistung: 0,5W.
• Through-Standard (Buchse-Buchse): 244,949 ps elektrische Verzögerung mit 1 GΩ/s Offset-Verlust. Rückflussdämpfung: ≥38dB (DC-4GHz), ≥34dB (4-8GHz), ≥28dB (8-18GHz). Einfügedämpfung: ≤0,035 dB sqrt(f/GHz).

• VNA-Kalibrierung: Vollständige Ein-Port- und Zwei-Port-SOLT-Kalibrierung für Keysight PNA, ENA und FieldFox Serien sowie für Vektor-Netzwerkanalysatoren anderer Hersteller
• S-Parameter-Messungen: Gewährleistet genaue Reflexions- und Übertragungsmessungen durch Eliminierung systematischer Fehler
• Komponententests: Präzise Charakterisierung von Typ-N Koaxialkomponenten, Kabeln und Antennen
• Produktionstest: Wiederholbare und rückführbare Kalibrierung für Fertigungsprüfstationen

Um die hohe Präzision des 85519A Kalibrierkits zu erhalten, gehen Sie vorsichtig damit um und vermeiden Sie mechanische Stöße. Typ-N-Steckverbinder können handfest angezogen werden; wenn ein Drehmomentschlüssel verwendet wird, 12 lb-inch (136 N-cm) wird empfohlen. Bringen Sie Schutzdeckel an den Steckverbindern an, wenn diese nicht in Gebrauch sind, und lagern Sie das Kit in einer stoßfesten Umgebung. Empfohlener Rekalibrierungsintervall: 1 Jahr.
