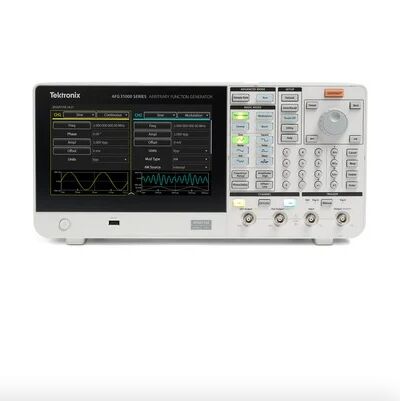

Gebrauchte Tektronix Arbiträrfunktionsgeneratoren der AFG31000 Serie

• 1- oder 2-Kanal-Modelle
• Ausgangsamplitudenbereich 1 mVPPbis 10`VPPin 50`Ω-Lasten
• Basismodus (AFG):
  • 25-MHz-, 50-MHz-, 100-MHz-, 150-MHz- oder 250-MHz-Sinuswellenformen
  • 250 MSa/s, 1 GSa/s oder 2 GSa/s Abtastraten
  • 14-Bit-Vertikalauflösung
  • Zu den integrierten Wellenformen gehören Sinus, Rechteck, Rampe, Impuls, Rauschen und andere häufig verwendete Wellenformen
  • Sweep-, Burst- und Modulationsmodi (AM, FM, PM, FSK und PWM)
• Erweiterter (Sequenz-)Modus:
  • Kontinuierlicher Modus (optionale Sequenz-, Trigger- und Gated-Modi)
  • 16 Mpts Arbiträrsignalspeicher auf jedem Kanal (128 Mpts optional)
  • Bis zu 256 Schritte im Sequenzmodus mit Schleifen-, Sprung- und Warteereignissen
  • Variabler Abtasttakt von 1 µSa/s bis 2 GSa/s

• Die patentierte InstaView™-Technologie ermöglicht es Ingenieuren, die tatsächliche Wellenform am zu testenden Gerät (DUT) in Echtzeit zu sehen, ohne dass ein Oszilloskop und ein Tastkopf erforderlich sind, wodurch die durch nicht angepasste Impedanz verursachte Unsicherheit beseitigt wird
• Die Sequenzierungsoption bietet die Möglichkeit, lange, komplexe Wellenformen mit bis zu 256 Schritten zu programmieren
• Der kapazitive 9-Zoll-Touchscreen funktioniert wie ein Smartphone und verfügt über Verknüpfungen zu häufig verwendeten Einstellungen
• Mit dem integrierten ArbBuilder können Sie beliebige Wellenformen auf dem Instrument erstellen und bearbeiten, sodass keine Verbindung zu einem PC erforderlich ist
• Die Ausgänge sind vor Überspannung und Strom geschützt, um mögliche Geräteschäden zu minimieren
• Integrierte Doppelimpulstestanwendung zur Erzeugung von Spannungsimpulsen mit unterschiedlichen Impulsbreiten auf den Prüflingen

• Fortgeschrittene Forschung
• Uhr- und Systemsynchronisation
• Replikation realer Signale
• Charakterisierung und Validierung von Komponenten und Schaltkreisen
• Entwurf und Test eingebetteter Schaltkreise
• Allzweck-Signalerzeugung
• Doppelpulstest

Bestellinformationen

Modelle

AFG31021 1 μHz bis 25 MHz Sinuswelle, 1-Kanal-Arbiträrfunktionsgenerator

AFG31022 1 μHz bis 25 MHz Sinuswelle, 2-Kanal-Arbiträrfunktionsgenerator

AFG31051 1 μHz bis 50 MHz Sinuswelle, 1-Kanal-Arbiträrfunktionsgenerator

AFG31052 1 μHz bis 50 MHz Sinuswelle, 2-Kanal-Arbiträrfunktionsgenerator

AFG31101 1 μHz bis 100 MHz Sinuswelle, 1-Kanal-Arbiträrfunktionsgenerator

AFG31102 1 μHz bis 100 MHz Sinuswelle, 2-Kanal-Arbiträrfunktionsgenerator

AFG31151 1 μHz bis 150 MHz Sinuswelle, 1-Kanal-Arbiträrfunktionsgenerator

AFG31152 1 μHz bis 150 MHz Sinuswelle, 2-Kanal-Arbiträrfunktionsgenerator

AFG31251 1 μHz bis 250 MHz Sinuswelle, 1-Kanal-Arbiträrfunktionsgenerator

AFG31252 1 μHz bis 250 MHz Sinuswelle, 2-Kanal-Arbiträrfunktionsgenerator

Modellübersicht
