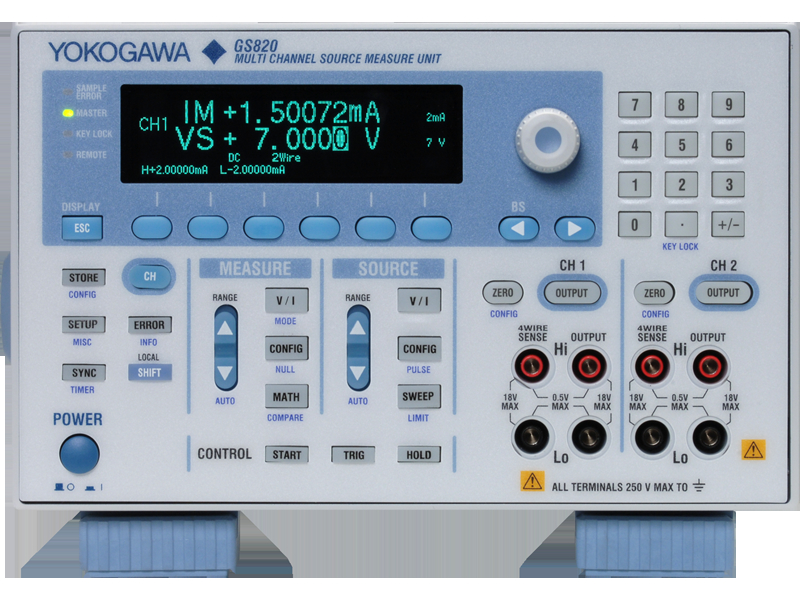

YOKOGAWA GS820 Mehrkanal-Quellenmessgerät im Besitz

YOKOGAWA GS820 Mehrkanalquelle Maßeinheit

Beschreibungvon Ich bin nicht derjenige, der das Problem hat.

Der vier-Quadranten-Betrieb, bestehend aus Stromquelle (Stromquelle) und Senke (Stromsenke), ist mit Spannweiten bis 7 V und 3,2 A oder 18 V und 1,2 A verfügbar.Die Ausgangs- und Messresolutionen sind 5.5 Ziffern. Weitere Merkmale:

• Isolierte 2-Kanal-Quelle und Messfunktion
• Quelle und Messbereiche:

Modell 18 V: 7 V und 3,2 A oder 18 V und 1,2 A
50V-Modell: 20 V und 1,2 A oder 50 V und 0,6 A

• 1 pA Auflösung bei extrem geringer Strombreite 200 nA
• Erzeugen beliebiger Wellenformen mit bis zu 100.000 Punkten in 100 μs-Intervallen
• Erweiterung des Kanals durch Master-Slave-Synchronisierungsverbindung
• Schnelle Prüfgeschwindigkeiten
• 16 Bit digitale E/A (Modell 765602/12)

- Ich weiß.Quelle und Messbereich

Es gibt vier Quadrantenbetrieb, bestehend aus Quellbetrieb (Stromquelle) und Senkbetrieb (Stromsenk).Für Ihre Bewerbung stehen zwei Modelle zur Verfügung.

Modell mit 18 V (765601/02)

• Spannungsbereiche

200 mV, 2 V, 7 V und 18 V

• Maximaler Ausgangsstrom:

±3,2 A (bei einer Ausgangsspannung von ±7 V oder weniger) ±1,2 A (bei einer Ausgangsspannung von ±18 V oder weniger)

• Strombereiche:

- Ich weiß.200 nA, 2 μA, 20 μA, 200 μA, 2 mA, 20 mA, 200 mA, 1 A und 3 A

• Maximale Ausgangsspannung:

- Ich weiß.±18 V (bei einem Ausgangsstrom von ±1,2 A oder weniger) ±7 V (bei einem Ausgangsstrom von ±3,2 A oder weniger)

Modell mit 50 V (765611/12)

• Spannungsbereiche:

200 mV, 2 V, 20 V und 50 V- Ich weiß.

• Maximaler Ausgangsstrom:

- Ich weiß.±1,2 A (bei einer Ausgangsspannung von ±20 V oder weniger) ±0,6 A (bei einer Ausgangsspannung von ±50 V oder weniger)

• Strombereiche:

200 nA, 2 μA, 20 μA, 200 μA, 2 mA, 20 mA, 200 mA, 0,5 A und 1 A

• Maximale Ausgangsspannung:

±50 V (bei einem Ausgangsstrom von ±0,6 A oder weniger) ±20 V (bei einem Ausgangsstrom von ±1,2 A oder weniger)

Bau und Funktionen vonIch bin nicht derjenige, der das Problem hat.

Der GS820 ist mit zwei analogen Kanälen ausgestattet, wobei jeder Kanal aus einer konstanten Spannungsquelle VS, einer konstanten Stromquelle IS, einem Voltmeter VM und einem Ampereinheitsmessgerät besteht.
Die beiden Quellenmesskanäle sind isoliert.

Quelle und Messfunktionen

• Spannungsquelle und Strommessung (VS & IM)
• Stromquelle- und Spannungsmessung (IS & VM)
• Spannungsquelle (VS)
• Stromquelle (IS)
• Voltmeter (VM)
• Ammeter (IM)
• Widerstandsmesser (IS&VM)

Diese Funktionen können für jeden Kanal ausgewählt werden, um eine beliebige Kombination von Funktionen zu bilden.
Ermöglicht die Spannungsmessung eines Zwei- oder Vier-Draht-Systems durch Wechseln zwischen Lokal- und Fernerkennung.

*1: Gerät unter Prüfung
*2: Für DUT-Spannungsmessungen

Kombination von Quell- und Messfunktionen

Die Kombination der Quell- und Messfunktionen von zwei Kanälen ermöglicht die Prüfung verschiedener DUTs.

Quelle und Messzeit

Grundsätzliche Zeitplanung der Quellmessung

Das GS820 erzeugt und misst mit seinem internen Timer oder einem Auslöser, z. B. einem externen Eingangssignal.Das GS820 beginnt, ein Signal zu erzeugen, nachdem die Verzögerungszeit der Quelle abgelaufen ist, und führt die Messung durch, nachdem die Verzögerungszeit der Messung über eine bestimmte Integrationszeit abgelaufen ist.. Die Messintegrationszeit kann im Bereich von 0,001 PLC bis 25 PLC eingestellt werden.*2 Zusätzlich bietet der GS820 eine automatische Nullmessfunktion,der die interne Nullreferenz nach der Messung misst und eine Versetzungskorrektur in Echtzeit vornimmtDie Integrationszeit der automatischen Nullmessung ist gleich der Messintegrationszeit.

Einstellungen der Zeit mit verschiedenen Auslöserquellen

Die GS820 erlaubt die getrennte Einstellung der Erzeugungs- und Messquelle.Es gibt zwei Arten von konstanten Perioden Timer und eine externe Signalinput, die für die Erzeugung auslösen Quelle verwendet werden kannZusätzlich zu diesen Quellen können für die Messung auslösende Quelle der Quellwechselpunkt und der Sweep-Endpunkt verwendet werden.Da der Quell-Trigger und der Mess-Trigger separat und auch separat für jeden Kanal eingestellt werden können, Quelle und Messung unter verschiedenen Anschlussbedingungen und Zeitkombinationen unterzubringen.Es gibt auch einen Hilfs-Trigger, der mit einem externen Signal oder einem Programmereignis aktiviert werden kannDie Quellverzögerung, Messverzögerung und Integrationszeit können für jeden Kanal separat festgelegt werden.

Asynchrone Bedienung von Quelle und Messung

Die verschiedenen auf der GS820 verfügbaren Auslöserquellen ermöglichen eine asynchrone Ausführung von Quelle und Messung.Die folgende Abbildung zeigt ein Beispiel, bei dem für die Quelle und die Messung separate Timer verwendet werden, um mehrere Messungen in einem Quellzyklus zu erreichen..

Sweep-Funktion 1: Voreinstellung von Sweep

Der Spannungs-/Stromgenerationsblock des GS820 arbeitet im Gleichspannungs- oder Impulsgenerationsmodus.und Log-Sweep, die es dem Benutzer ermöglichen, Sweep-Operationen durch einfache Parameter auszuführenDie Ausgangsleistung kann in jedem Sweep-Modus in mindestens 100-μs-Intervallen*1 geändert werden.

*1: Mindestprogrammzyklus

100 μs: Wenn die Messfunktion ausgeschaltet ist
500 μs: Wenn die Messfunktion eingeschaltet ist, werden zwei Kanäle verwendet und die automatische Null ist ausgeschaltet

Sweep-Funktion 2: Willkürliche Wellenformgenerierung von bis zu 100.000 Punkten und gleichzeitiges Sweep von Kontrollparametern
