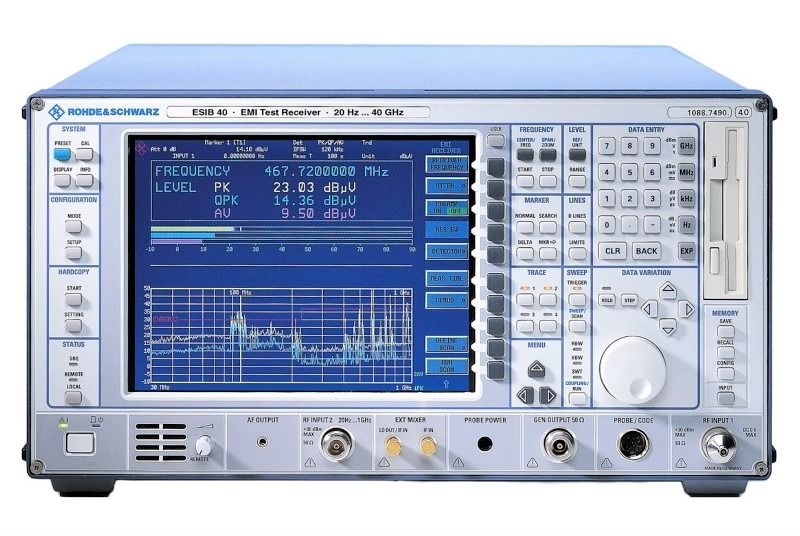

Rohde und Schwarz ESIB40 EMI Testempfänger, 20 Hz - 40 GHz

Beschreibung von  Rohde und Schwarz ESIB40 EMI Testempfänger

EMI Testempfänger R&S ESIB EMI-Messungen bis zu 40 GHz gemäß Standards. Die R&S ESIB-Familie von EMI-Testempfängern kombiniert die Flexibilität und Geschwindigkeit von Spektrumanalysatoren mit dem großen Dynamikbereich, der für EMI-Messungen gemäß den Standards erforderlich ist. Die R&S ESIB-Familie umfasst drei Modelle mit unterschiedlichen oberen Frequenzgrenzen: Der ESIB7 (20 Hz bis 7 GHz), der ESIB26 (20 Hz bis 26,5 GHz) und der ESIB40 (20 Hz bis 40 GHz). Die obere Frequenzgrenze des ESIB26 und ESIB40 kann mit externen Mischern (Option FSE-B21) auf bis zu 110 GHz erweitert werden. Alle drei Modelle zeichnen sich durch hohe Empfindlichkeit, ausgezeichnete Großsignalimmunität, geringe Messunsicherheit und hohe Messgeschwindigkeit aus. Der R&S ESIB führt Messungen gemäß allen industriellen und militärischen EMI-Standards wie CISPR, EN, VDE, ANSI, FCC, BS, ETS, VCCI, MIL-STD, VG, DEF-STAN, DO160 und GAM EG13 durch. Es versteht sich von selbst, dass die EMI-Testempfänger der R&S ESIB-Familie dem Basisstandard, d. h. CISPR16-1 oder VDE0876, entsprechen, der strenge Anforderungen an den Dynamikbereich des Empfängers stellt. Die EMI-Testempfänger R&S ESIB verfügen über einen Frequenzbereich von 20 Hz bis 7/26,5/40 GHz und 20 Hz bis 1 GHz, Vorselektion im Empfänger (fest) und im Analysatormodus (wählbar), 3 fest abgestimmte und 6 oder 7 Tracking-Filter (Modelle 26 und 40), einen Vorverstärker mit 20 dB Verstärkung in Verbindung mit einem vorselektierbaren Schalter, Auflösungsbandbreiten von 200 Hz, 9 kHz, 120 kHz bis CISPR 16-1, Parallel-Detektoren, Peak (PK), Average (AV), Quasi-Peak (QP) und RMS (max. 4), automatischer Scan, 4 speicherbare Spuren mit bis zu 80.000 Messwerten (250.000 Werte mit einer Spur) und integrierter Controller-Funktion unter Windows NT4.0.

Der Rohde & Schwarz ESIB40 bietet herausragende Leistung:

• Frequenzbereich 20 Hz bis 40 GHz

• Sehr hohe Empfindlichkeit (NF typ. 10 dB)

• Ausgezeichnete Großsignalimmunität (1 dB Komp.: +10 dBm)

• Geringe Messunsicherheit (< 1 dB bis 1 GHz)

• Hohe Messgeschwindigkeit und Ergebnisverarbeitung (min. Messzeit 100 µs)

• Geringes Eigenrauschen (<–3 dBµV)

Jeder R&S ESIB bietet Funktionen und Testroutinen für die verschiedenen Phasen der Produktentwicklung sowie für die endgültigen EMV-Zertifizierungstests. Die Hauptanwender des R&S ESIB sind:

• EMV-Testlabore und -Dienstleister
• Behörden
• Sicherheitsstandardbehörden
• Militär
• Große industrielle Entwicklungs- und EMV-Labore (z. B. Automobil)

Merkmale des R&S ESIB40 EMI-Empfängers umfassen:

• Schnelles Scannen im Testempfängermodus und Sweeping im Spektrumanalysatormodus

• Konform mit CISPR 16-1-1

• Zwei HF-Eingänge Eingang 2 mit zusätzlichem Impulsschutz (20 Hz bis 1 GHz)

• Integrierter 20 dB Vorverstärker (wählbar) 1 kHz bis 7 GHz als Standard; >7 GHz als Option R&S ESIB-B2

• Vorselektion im Empfängermodus (fest) und im Analysatormodus (wählbar)

• Auflösungsbandbreiten, die MIL-Standards und CISPR 16-Spezifikationen im Analysatormodus erfüllen, -3 dB RBWs und -6 dB RBWs wählbar

• Parallel-Detektoren Peak, Average, Quasi-Peak, CISPR Average und RMS (max. vier gleichzeitig)

• Automatische Überlasterkennung & Auto-Ranging

• Editoren für benutzerdefinierbare Wandlerfaktoren/-sätze und Grenzwertlinien inkl. integrierter Wandlerfaktor-/Grenzwertlinienbibliotheken

• Interne Testroutinen für automatisierte oder interaktive Vorschau- und Endmessungen

• Auswertungsfunktionen für Prescan, Datenreduktion (Peak-Liste) und Endmessung

• Split-Screen-Anzeige (gemischter Analysator-/Empfängermodus) für detaillierte Signalanalyse

• Praktischer Scan-Tabellen-Editor Bis zu zehn Unterbereiche mit individueller Parametereinstellung

• Automatischer Scan und Anzeige von Spuren parallel (Empfängermodus) Max. vier Spuren mit bis zu 80.000 Samples pro Spur (250.000 Samples mit einer Spur)

• Zeitbereichsmessungen (Zero Span) mit bis zu 50 ns Auflösung für die Analyse von Störquellen

​Weitere Highlights des R&S ESIB40 umfassen:

• Umfangreiche Selbstkalibrierungsroutinen einschließlich Ergebnisdokumentation

• Schnittstellen: IEC/IEEE, seriell, parallel, LAN (optional)

• Umfassende Marker-Auswertungsfunktionen Suche, Delta, Tune-to-Marker, Marker-Tracking

• Integrierte Controller-Funktion unter Windows NT 4.0 Drucker-Treiber-Kompatibilität, einfache Hardcopy-Funktionen, schnelles Firmware-Update

• Interner Tracking-Generator bis 7 GHz (Option R&S FSE-B10)

• Helles 24 cm LC-Farbdisplay

• Rauschanzeige (30 Hz bis 100 kHz) mit Magn. Spule R&S HZ-10

Liste der Optionen von Rohde und Schwarz ESIB40 EMI Testempfänger
