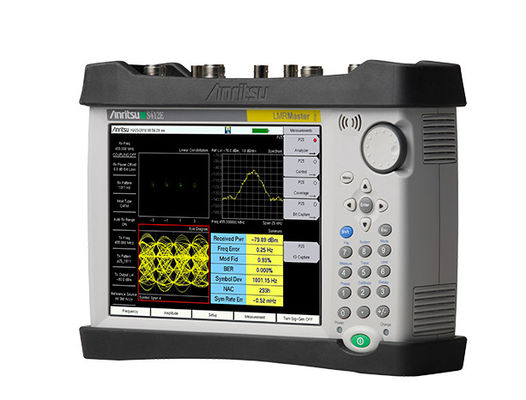

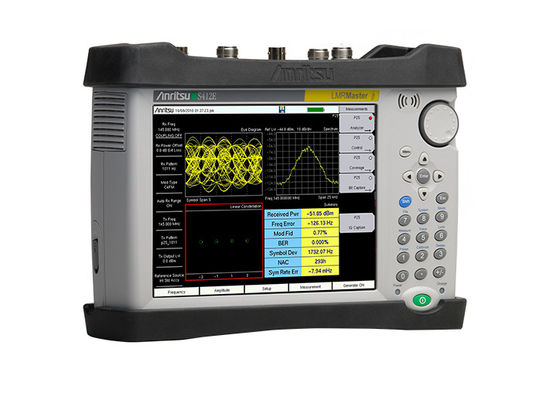

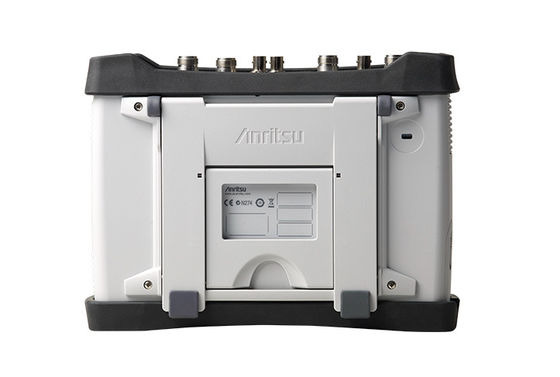

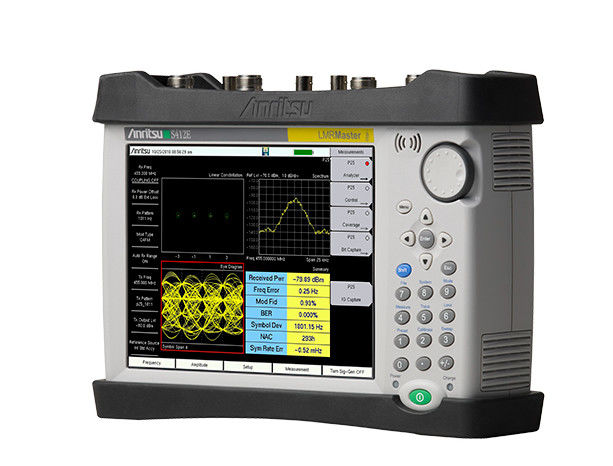

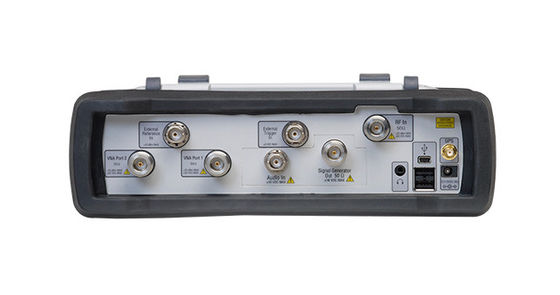

Anritsu S412E LMR Master Land Mobile Radio Modulation Analyzer optional auf 6 GHz

Landmobile Funkmodulationsanalysatoren, Signalgeneratoren, Spektrumanalysatoren und Vektornetzanalysatoren

Der LMR Master S412E ist die zweite Generation von Anritsu für die Installation und Wartung von öffentlichen Sicherheitssystemen.Diese Lösung kombiniert einen leistungsstarken Empfänger/Spektrumanalysator mit dem weltweit fortschrittlichsten Handheld-Vektornetzanalysator (VNA)Es umfasst auch einen CW/P25 (Phase 1 & Phase 2), DMR (MotoTRBOTM), TETRA, NXDNTM und PTC-ITCR sowie einen PTC-ACSES-Analysator und einen Signalgenerator mit einer intern einstellbaren Leistung von 0 dBm bis ¥130 dBm.

Dieses Gerät ist ideal für Techniker und Ingenieure des mobilen Landradios (LMR) und des professionellen mobilen Radios (PMR), die sich mit der Feldprüfung der HF-Leistung von NBFM, P25, P25 Phase 2 (TDMA),DMR (MotoTRBO), TETRA, NXDN, dPMR und FDD & TDD LTE für kommerzielle, öffentliche Sicherheit, maritime und kritische Infrastrukturfunksysteme.Es bietet auch Unterstützung für die USA-Klasse 1 und Passagierbahnen Positive Train Control Systems Interoperable Train Control Radio (ITCR) und Advanced Civil Speed Enforcement System (ACSES)Für Eisenbahnunternehmen, die GSM-R-Systeme verwenden, kann der LMR-Master mit GSM/GPRS/EDGE-Messungen konfiguriert werden.

Das Basismodell ist mit einem VNA und einem Spektrumanalysator ausgestattet, sowie Unterstützung für die Analyse und Prüfung von Schmalband-FM-Radiosystemen, einschließlich Abdeckungskartierung von RSSI, Sender SINAD,und Sender THDOptionale Unterstützung für digitale Land-Mobilfunkstandards, einschließlich P25 (TIA-102.CAAA-C), P25 Phase 2 (TIA-102.CCAA), ETSI DMR Tier 2 (MotoTRBO), ETSI TETRA, NXDN, dPMR und PTC, ist verfügbar.Ein optionaler GPS-Empfänger ermöglicht die Unterstützung der Abdeckungskartierung (Touchscreen-tagged, wenn in Innenräumen, GPS-tagged outdoor) von analogen und digitalen mobilen Landfunksystemen.Es bietet auch Optionen für die Übertragung von FDD-LTE-Analysen für Breitbandsysteme der öffentlichen Sicherheit und für die Analyse von WiMAX (Fixed IEEE 802.16d und Mobile IEEE 802.16e) für Intersite-Backhaul-Systeme.Störungsanalysator mit Unterstützung für den Handheld InterferenceHunterTM MA2700A, ein programmierbarer Kanalscanner, ein externes Hochgenauigkeits-HF-Leistungsmessgerät (einschließlich End- und Inline-Sensoren), eine Entfernungsdomain für die Kabelanalyse und ein Vektor-Voltmeter.

Die leistungsstarke 500 kHz bis 1600 MHz VNA kann zum Fegen von Kabeln und Antennenanlagen verwendet werden.Frequenzbereichsreflectometry (FDR) -Distanz-zu-Fehler-Messungen werden verwendet, um Antennensysteme zu charakterisierenDie Abstandsmessungen können schlechte Verbindungen, Verunreinigungen, beschädigte Kabel und Wasserdurchdringungen leicht erkennen.Der VNA und der Spektrumanalysator können optional auf bis zu 6 GHz erweitert werdenDie patentierte RF-Interferenzablehnung ermöglicht genaue, wiederholbare Messungen bei hoher RF-Aktivität.

Der VNA des LMR Master S412E bietet eine hervorragende Leistung im dynamischen Übertragungsbereich (> 100 dB), mit der die HF-Leistung kritischer HF-Geräte einschließlich Filter angepasst und angepasst werden kann,Doppelzähler, Sende-Kombinatoren, Empfänger-Multi-Kopplungen und Turmverstärker.Die Messungen (entweder im Frequenz- oder Zeitbereich) werden schnell mit der schnellen 850 μs/Punkt-Sweep-Geschwindigkeit von S412E angezeigt und aktualisiertDie Anzeige ist von 2 bis 4001 Datenpunkten variabel, was maximale Flexibilität für benutzerdefinierte Einstellungen ermöglicht.Die Anzeige kann auch so eingestellt werden, dass sie einen Anritsu Site Master emuliert..

Diese Lösung verfügt über eine ausgezeichnete DANL von -152 dBm (RBW = 10 Hz, Atten = 0 dB, f < 2,4 GHz) in Kombination mit einem Abhören der dritten Ordnung von mehr als +16 dBm.Dieses Gerät eignet sich daher hervorragend zur Identifizierung und Lokalisierung von Signalen auf niedriger Ebene, die mit mobilen Landfunksystemen stören können., auch in Gegenwart starker Sender.Der LMR Master S412E ist serienmäßig mit einem branchenführenden Niedrigphasenlärm (< -100 dBc/Hz typisch @ 10 kHz Offset) ausgestattet, der eine präzise Messung von NBFM ermöglicht, P25, NXDN und DMR Emissionsmasken.

Die Option für einen hochauglichen Leistungsmesser ermöglicht echte RMS-Messungen mit externen Sensoren, einschließlich Inline-Sensoren.Es ist die ideale Lösung, um sowohl CW- als auch modulierte Signale genau zu messen. Kanalisierte Leistungsmessungen können mit dem internen Leistungsmessgerät durchgeführt werden, und die Kanalscanneroption bietet den Benutzern eine bequeme Möglichkeit, bis zu 20 Kanäle zu scannen.

Der LMR Master S412E enthält Datenanalyse-Software, weiche Handtasche, wiederaufladbare/auf Feld auswechselbare Batterie, AC/DC-Stromversorgung,12V-Zigarettenauflöschadapter und umfassender Benutzerhandbuch.

Eigenschaftenfür den Anritsu S412E LMR Master Land Mobile Radio Modulation Analyzer

• LMR-Signalanalysatoren mit Abdeckungsmapping: P25, P25 Phase 2, DMR (MotoTRBOTM), TETRA, NXDN, dPMR, PTC-ITCR, PTC-ACSES, NBFM, FDD und TDD LTE
• Breitband-Signalanalysatoren: LTE, WiMAX
• Interferenzanalysator mit Interferenzkartierung und Unterstützung für MA2700A Handheld Interference Hunter
• Spektrumanalysator: 9 kHz ∼ 1,6 GHz, optional bis 6 GHz
• Kabel- und Antennenanalysator: 500 kHz ∼ 1,6 GHz, optional bis 6 GHz
• Rückkehrverlust, VSWR, Einfügungsverlust, S11 / S21, DTF
• PIM-Jagd
• Internes Leistungsmesser, optionales externes Leistungssensor
• Handheld, batteriebetrieben
• Gewichte von weniger als 7 kg (einschließlich Batterie)
• Robustes, bewährtes Design mit Anritsu's Hardwareplattform der 9. Generation
• Taglich sichtbares Farb-Touchscreen-Display
• Überlegene Immunität gegen HF-Störungen
• Fernbedienung über Ethernet
• Standardgarantie von drei Jahren (Garantie für die Batterie von einem Jahr)

Anwendungfür den Anritsu S412E LMR Master Land Mobile Radio Modulation Analyzer

• Feldanalyse und Kartierung von P25 Phase 1, P25 Phase 2 (TDMA), NXDNTM, ETSI DMR, MotoTRBOTM, ETSI TETRA, dPMR,und US PTC - integrierte Handheld-Analyse mobiler oder Radiosysteme für die öffentliche Sicherheit, Regierung, Wirtschaft, Eisenbahn, Intersite Backhaul und kritische Infrastruktur
• GSM/GPRS/EDGE und FDD & TDD LTE-Messmöglichkeiten
• Spektrumanalyse und Interferenzanalyse - Der beste dynamische Bereich der Industrie, der Geräuschgrund und die TOI ermöglichen die Analyse und die Übertragung von Signalen auf niedrigem Niveau auch bei starken nahegelegenen HF-Quellen
• Vektornetzanalyse und Abstandsdomaintests für Kabel, Antennen und Steckverbinder - ermöglicht die Messung und Aufzeichnung/Dokumentation reflektierter und übertragener Signale in Log Mag, VSWR, Phase,Gruppenverzögerung, Smith-Diagramm, Wirkliche und imaginäre Impedanz - schnelle 850 μsec/Punkt-Sweepgeschwindigkeit
• Messung des Abstands zur Störung mit Hilfe der Frequenzbereichsreflectometrie
• Rücklaufverlustmessung mit 42 dB Direktivität - Einsatzverlustmessung mit einem dynamischen Bereich von > 100 dB
• Besetzte BW- und Spektrumanalysator-Emissionsmaske ermöglicht sofortige Konformitätsprüfung
• Messungen von Störungen von geringer Stärke, auch bei starken nahegelegenen Quellen
• Prüfung der Konformität mit BW und Emissionsmaske für Bewohner
• Schmalband-FM-Analyse mit Auto-Scan-Funktion zur Identifizierung der Frequenz unbekannter Sender, Innen- und Außen-Abdeckungskartierung von RSSI und Sender SINAD
• HF-Leistungsmessungen sowohl von CW- als auch von modulierten Signalen
• Unterstützt sowohl die Kartierung der Innen- als auch der Außenabdeckung analoger und digitaler Funksysteme - kein PC während der Messung erforderlich! Nachbearbeitung der Messdaten in KMLTM- und CSV-Formaten

Der mitgelieferte NBFM-Analysator misst schnell und genau Trägerleistung, Trägerfrequenz, Frequenzfehler, FM-Abweichung, Modulationsrate, SINAD, THD, genutzte Bandbreite und dekodierte CTCSS/DCS/DTMF.NBFM-Abdeckung Mapping-Maßnahmen RSSI Übertragen SINAD und Audio SINAD von Benutzerfunk, und markiert den aufgezeichneten Wert sowohl mit GPS-Koordinaten als auch mit Höhe.

P25 / P25 Phase 2, DMR (MotoTRBOTM), TETRA, NXDNTM, dPMR und US PTC Signalanalysator Messungen (Messungen variieren je nach Analyzermodus): empfangene Leistung, Frequenzfehler, Modulationstreue,Fehlervektorgröße, Symbol-Abweichung, NAC und BER für 1011 Hz (P25) oder 1031 Hz P25 Phase 2 / NXDN / ETSI DMR und O.153/V.52 pseudorandom Testmuster.und BER/MER (Message Error Rate) -Messung aus dem Kontrollkanalverkehr. Lineare oder traditionelle Konstellation, Histogramm, P25 und NXDN Control Channel Hex-Decodierung, TDMA-Leistungsrampenprofil im P25 Phase 2-Modus, TETRA Zusammenfassungsanzeige für Downlink-Parameter.

P25 / P25 Phase 2, DMR (MotoTRBOTM), TETRA, NXDNTM, dPMR und US PTC Abdeckungsmessungen:Der LMR Master S412E unterstützt die digitale Radiobedeckungskartierung mit Anmerkung der empfangenen Leistung und BER für 1011/1031 Hz-Testmuster, und O.153/V.52-Prüfmuster, BER-Schätzung aus dem Sprachverkehr, and BER/MER (message error rate) measurement from control channel traffic along with GPS tagging of data (location and time) enables system performance and coverage analysis without requiring transmitters to be taken offlineMit dem besten Empfänger der Branche kann der LMR-Master BER und Modulationstreue auf realistische Signalwerte von -110 dBm genau messen.BER- und Modulation Fidelity- oder EVM-Abdeckungskarten geben die Sicherheit, dass die Kommunikation auch bei lokalen Störungen oder Multipath-Effekten möglich istDie Kartierung kann sowohl im Innenraum (mit Touchscreen-Tagging) als auch im Außenbereich (mit GPS-Tagging) erfolgen.Coverage-Mapping erzeugt Dateien sowohl im tab-begrenzten CSV- als auch im branchenüblichen KML-Format, die direkt in den USB-Speicher für die Aufbewahrung von Aufzeichnungen geschrieben werden, Offline-Analysen und -Mapping.

Liste der Optionen von S412E
