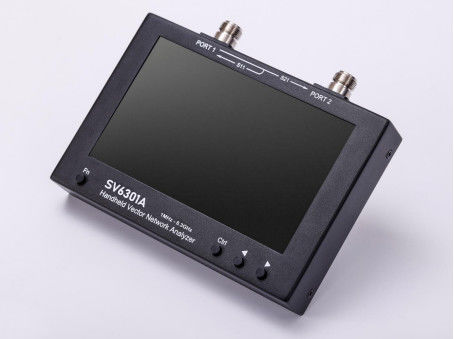

SYSJOINT SV6301A Handheld Vector Network Analyzer 1M~6.3GHz 7-Zoll IPS LCD

Beschreibung des SYSJOINT SV6301A Handheld Vector Network Analyzer

SV6301A ist ein Handheld-Vektornetzanalysator (VNA) mit einem Frequenzbereich von 1MHz ~ 6,3GHz. Es kann für S11 und S21 Messungen verwendet werden.während der dynamische Bereich S11 50 dB beträgt. SV6301A eignet sich für Antennenprüfungen von MF/HF/VHF/UHF/SHF-Bändern, wie Kurzwellenantennen, ISM-Bandantennen, WLAN-Antennen, Bluetooth-Antennen, GPS-Antennen usw.Es kann auch verwendet werden, um Filter zu messenSV6301A unterstützt eine Vielzahl von Anzeigenformaten: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR,Polar, Gruppenverzögerung, Widerstand, Reaktanz usw. Zusätzlich unterstützt der SV6301A die TDR-Funktion, die für die Messung von Kabellängen nützlich ist.Das ist langlebig und schützt wirksam vor elektromagnetischen Störungen.. Die Abmessungen des SV6301A sind 190mmx130mmx30mm, und die Rückenlehne ist für den Desktop-Betrieb konzipiert.Witch kann verwendet werden, um DUTs mit SMA-Schnittstellen zu verbinden.Mit dem optimal konzipierten Signalverarbeitungssystem erreicht die Scangeschwindigkeit des SV6301A bis zu 500 Punkte/s, wodurch eine Messung quasi in Echtzeit ermöglicht wird, und die maximalen Scanningpunkte bis zu 1001.

Der Bildschirm des SV6301A ist ein 7-Zoll-Hochhelligkeits-IPS mit kapazitivem Touch-Panel, der es den Benutzern ermöglicht, den Bildschirminhalt im Freien deutlich zu sehen.mit 4 physischen Tasten, können die Benutzer schnell Frequenzbereich, Skala, Schalt-/Aus-Spur, Add/Delete Marker, Screenshots usw. einstellen.Der SV6301A hat zwei eingebaute 3350mAh 18650 Lithium-Ionen-Batterien mit einer Akkulaufzeit von bis zu 3 StundenDie Ladeoberfläche ist USB Typ-C, und das Typ-C-Kabel kann zum Laden des Geräts und auch zur Datenübertragung verwendet werden.mit einer Breite von mehr als 20 mm,, SNP-Dateien, Screenshots usw.

Merkmale des handgeführten Vektornetzwerkanalyzers SYSJOINT SV6301A

● Frequenzbereich:1MHz 6.3GHz;

● Dynamischer Bereich S21:75 dB,Dynamischer Bereich S11:50 dB;

● 7-Zoll-IPS-Display mit hoher Helligkeit mit kapazitiver Touch-Panel;

● Metallgehäuse, das elektromagnetische Störungen wirksam abschirmt

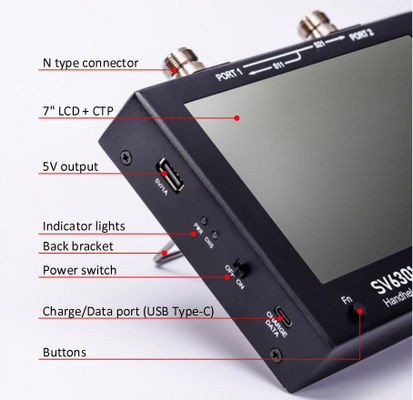

● Stabiler und langlebiger HF-Anschluss des Typs N;

● Vollwertiger Touchscreen und 4 physische Tasten, bequemer und reibungsloser Betrieb;

● Abmessungen: 190 mm x 130 mm x 30 mm;

● mit einer Rückhalterung für den Desktopbetrieb ausgelegt;

● Unterstützt einen lokalen Screenshot, der den Screenshot auf die eingebaute Speicherkarte speichern kann;

● eingebaute 8 GB-Speicherkarte zum Speichern von Kalibrierungsstatus, SNP-Dateien, Screenshots usw.

● 2 eingebaute Lithium-Ionen-Batterien mit einer Akkulaufzeit von bis zu 3 Stunden.

● TDR-Futtion, mit der die Kabellänge gemessen werden kann;

● Bis zu zwei Referenzspuren

Spezifikation des handgeführten Vektornetzwerk-Analyzers SYSJOINT SV6301A

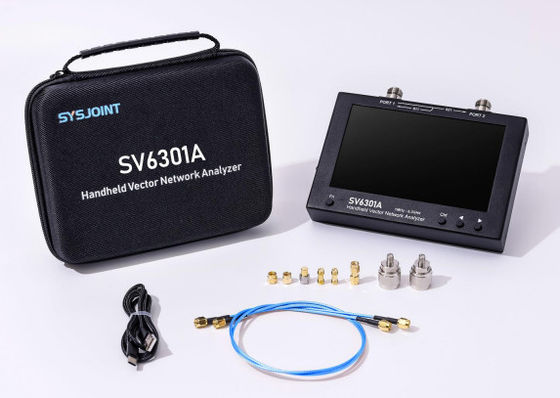

Versandliste von SV6301A

• SV6301A × 1
• N-SMA-Adapter ×2
• SMA OPEN/SHORT/LOAD-Kalibrierungssatz ×1
• SMA-KK-Adapter ×2
• SMA-JJ-Adapter ×1
• 60 cm SMA-JJ SS405 Koaxialkabel ×2
• USB-C-Kabel ×1

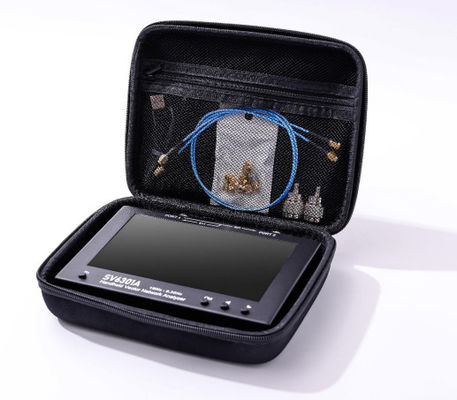

• Aufbewahrungsbeutel × 1
