Hauptmerkmale von Keithley 2460

• Ein eng miteinander verbundenes Instrument, das die Fähigkeiten von Analyzern, Kurvenverfolgern und IV-Systemen zu einem Bruchteil ihrer Kosten kombiniert
• Breite Abdeckung bis 105 V, 7 A DC/7 A Impuls, maximal 100 W.

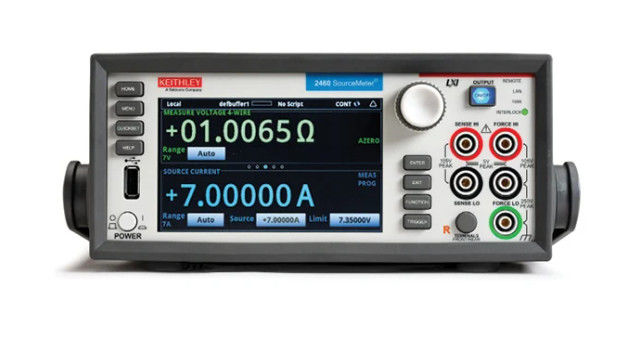

• Fünf Zoll, hochauflösende kapazitive Touchscreen-GUI
• 0.012% Grundmessgenauigkeit mit 61⁄2-stelliger Auflösung
• Quelle und Senke (4-Quadranten)
• Vier "Quickset"-Modi für schnelle Einstellungen und Messungen
• Kontextbewusste Hilfefunktion

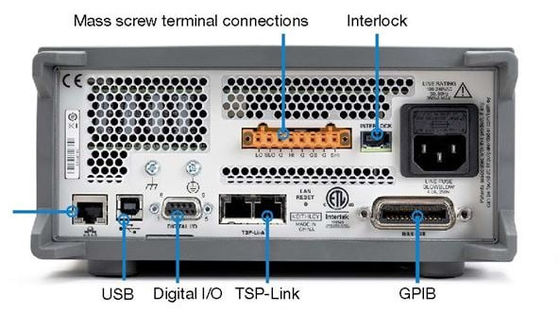

• Anschlussschraubverbindungen für die Eingabe von Bananen auf der Vorderseite; Anschlussschraubverbindungen für die Eingabe der Masse auf der Rückseite
• 2460 SCPI- und TSP®-Skriptprogrammiermodi
• USB 2.0-Speicher I/O-Anschluss für die Datenübertragung, Testscripts oder Testkonfigurationen

Schneller lernen, klüger arbeiten und leichter erfinden

Die 2460 verfügt über einen fünf Zoll großen, farbigen, hochauflösenden Touchscreen, der eine intuitive Bedienung unterstützt, hilft den Bedienern, sich schnell mit dem Instrument vertraut zu machen,und optimiert die Gesamtgeschwindigkeit und Produktivität. A simple icon-based menu structure reduces the number of steps required to configure a test by as much as 50 percent and eliminates the cumbersome multi-­layer menu structures typically used on soft-key instrumentsDie integrierte, kontextbezogene Hilfe unterstützt eine intuitive Bedienung und minimiert die Notwendigkeit, ein separates Handbuch zu überprüfen.Einfachheit des Betriebs sowohl bei grundlegenden als auch bei fortgeschrittenen Messanwendungen, unabhängig von der bisherigen Erfahrung des Nutzers mit SMU-Instrumenten.

Spezifikation von Keithley 2460

• Max. Ausgangsleistung
• 100 W, vier-Quadranten-Quelle oder Waschbecken.
• Grenzen der Quellen
• V-Quelle: ±7,35 V (Bereich von ≤7 A), ±10,5 V (Bereich von ≤5 A), ±21 V (Bereich von ≤4 A), ±105 V (Bereich von ≤1 A).
• Isoquelle: ±7,35 A (Bereich von ≤7 V), ±5,25 A (Bereich von ≤10 V), ±4,2 A (Bereich von ≤20 V), ±1,05 mA (Bereich von ≤100 V).
• Überschreitung
• 105% der Reichweite, Quelle und Messung.
• Verordnung
• Spannung: Leitung: 0,01% des Bereichs. Last: 0,01% des Bereichs + 100 μV.
• Strom: Leitung: 0,01% des Bereichs. Last: 0,01% des Bereichs + 100 pA.
• Grenzen der Quellen
• Spannungsquelle Stromgrenze: Bipolarstromgrenze mit einem einzigen Wert. Min. 10% des Bereichs.
• Stromquelle Spannungsbegrenzung: Bipolare Spannungsbegrenzung mit einem einzigen Wert. Min. 10% des Bereichs.
• V-Limit / I-Limit Genauigkeit
• Hinzufügen von 0,3% der Einstellung und ±0,02% des Messwerts zur Basisspezifikation.
• Überschreitung
• Spannungsquelle: < 0,1% typisch (Full-Scale-Schritt, Widerstandslast, 20 V-Bereich, 10 mA I-Limit.
• Stromquelle: < 0,1% typisch (1 mA-Schritt, RLoad = 10 kΩ, 20 V Bereich).
• Überschreitung der Bereichsänderung
• Überschuss in eine vollständig widerstandsfähige Last von 100 kΩ, 10 Hz bis 20 MHz BW, benachbarte Bereiche: < 250 mV typisch.
• Ausgabeabwicklung
• Zeit, die erforderlich ist, um 0,1% des Endwerts zu erreichen, nachdem der Befehl verarbeitet und die Ausgabe ausgeführt wurde, 20 V-Bereich, 100 mA
• I-Grenze: < 200 μs typisch.
• Höchstgeschwindigkeit des Schleifens
• 1 V pro μs, 100 V Bereich, 100 mA Grenze in eine 20 kΩ Belastung (typisch). 0,6 V pro μs, 20 V Bereich, 100 mA Grenze in eine 20 kΩ
• Belastung (typisch).
• Überspannungsschutz
• Benutzerwählbare Werte, 5% ±0,5 V Toleranz.
• Spannungsquelle Lärm
• 10 Hz ∼ 20 MHz (RMS): < 4,5 mV typisch für eine Widerstandslast.
