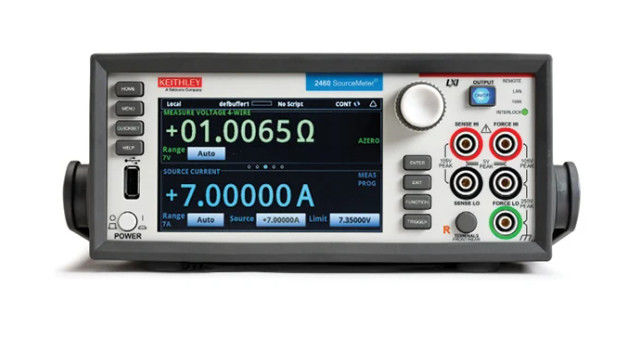

Keithley 2460 100V 7A 100W Source Measure Unit SMU Instrument mit Touchscreen

Name: Keithley 2460 100V 7A 100W Source Measure Unit SMU Instrument mit Touchscreen
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: 2460
Availability: InStock

Markenbezeichnung:	Keithley
Modellnummer:	2460
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Bewertungen & Rezensionen

Einzelheiten

Herkunftsort:

aus China

Produktbezeichnung:

QuelleMeter

Reaktion:

Ultraschnell

Höchstspannung:

100 V

DC Spannung:

100 W

Die Situation:

Gebraucht

Funktionen:

Testen unter vollen Arbeitsbedingungen

Versorgungsmaterial-Fähigkeit:

Vorräte

Hervorheben:

100V-Quellmessgerät

Keithley 2460 Quellen-Maßeinheit

7A Quelle-Messgerät

Beschreibung des Produkts

Keithley 2460 Quellenmessgerät, 100V 7A 100W Quellenmessgerät

Das 2460 High Current SourceMeter® Source Measurement Unit (SMU) Instrument bringt Ihnen die fortschrittliche Touch, Test, Invent®-Technologie zur Hand.Es kombiniert eine innovative grafische Benutzeroberfläche (GUI) mit kapazitiver Touchscreen-Technologie, um das Testen intuitiv zu gestalten und die Lernkurve zu minimieren, um Ingenieuren und Wissenschaftlern zu helfen, schneller zu lernen, klüger arbeiten und leichter erfinden.
Mit seiner 7A Gleichstrom- und Pulsstromfähigkeit ist der 2460 für die Charakterisierung und Prüfung von Hochleistungsmaterialien, Geräten und Modulen wie Siliziumkarbid (SiC), Galliumnitrid (GaN),mit einer Leistung von mehr als 1000 W, Strom-MOSFETs, Solarzellen und -paneele, LEDs und Beleuchtungssysteme, elektrochemische Zellen und Batterien und vieles mehr.In Kombination mit Keithleys jahrzehntelanger Expertise bei der Entwicklung von hochpräzisen, werden die 2460 in den kommenden Jahren zu einem "Go-to-Instrument" für Hochstromanwendungen im Labor und im Rack machen.

Wesentliche Merkmale

Ein eng miteinander verbundenes Instrument, das die Fähigkeiten von Analyzern, Kurvenverfolgern und IV-Systemen zu einem Bruchteil ihrer Kosten kombiniert.
Breite Abdeckung bis 105 V, 7 A DC/7 A Impuls, maximal 100 W.
Fünf Zoll, hochauflösende kapazitive Touchscreen-GUI
0.012% Grundmessgenauigkeit mit 61⁄2-stelliger Auflösung
Quelle und Senke (4-Quadranten)
Vier "Quickset"-Modi für schnelle Einstellungen und Messungen
Kontextbewusste Hilfefunktion
Anschlussschraubverbindungen für die Eingabe von Bananen auf der Vorderseite; Anschlussschraubverbindungen für die Eingabe der Masse auf der Rückseite
2460 SCPI- und TSP®-Skriptprogrammiermodi
USB 2.0-Speicher I/O-Anschluss für die Datenübertragung, Testscripts oder Testkonfigurationen

Schneller lernen, klüger arbeiten und leichter erfinden

Die 2460 verfügt über einen fünf Zoll großen, farbigen, hochauflösenden Touchscreen, der eine intuitive Bedienung unterstützt, den Bediener dabei unterstützt, sich schnell mit dem Instrument vertraut zu machen,und optimiert die Gesamtgeschwindigkeit und Produktivität. A simple icon-based menu structure reduces the number of steps required to configure a test by as much as 50 percent and eliminates the cumbersome multi-layer menu structures typically used on soft-key instruments.
Die integrierte, kontextbezogene Hilfe unterstützt eine intuitive Bedienung und minimiert die Notwendigkeit, ein separates Handbuch zu lesen.Einfachheit des Betriebs sowohl bei grundlegenden als auch bei fortgeschrittenen Messanwendungen, unabhängig von der bisherigen Erfahrung des Nutzers mit SMU-Instrumenten.

Technische Spezifikation

Allgemeine Angaben

Max. Ausgangsleistung:100 W, vier-Quadranten-Quelle oder -Senkbetrieb
Grenzen der Quelle:V-Quelle: ±7,35 V (≤7 A-Bereich), ±10,5 V (≤5 A-Bereich), ±21 V (≤4 A-Bereich), ±105 V (≤1 A-Bereich)
Grenzen der Quelle:Auslösung: ±7,35 A (Bereich ≤7 V), ±5,25 A (Bereich ≤10 V), ±4,2 A (Bereich ≤20 V), ±1,05 mA (Bereich ≤100 V)
Überschreitung:105% des Bereichs, der Quelle und der Messung
Regelung - Spannung:Linie: 0,01% des Bereichs. Last: 0,01% des Bereichs + 100 μV
Verordnung - Aktuell:Linie: 0,01% der Reichweite. Last: 0,01% der Reichweite + 100 pA
Grenzen der Quelle:Spannungsquellenstromgrenze: Bipolarstromgrenze mit einem einzigen Wert. Min. 10% des Bereichs
Grenzen der Quelle:Stromquelle Spannungsgrenze: Bipolare Spannungsgrenze mit einem einzigen Wert festgelegt. Min. 10% des Bereichs
V-Limit / I-Limit Genauigkeit:Hinzufügen von 0,3% der Einstellung und ±0,02% des Messwerts zu der Grundspezifikation
Überschreitung - Spannungsquelle:< 0,1% typisch (Full-Scale-Schritt, Widerstandslast, 20 V-Bereich, 10 mA I-Limit)
Überschreitung - aktuelle Quelle:< 0,1% typisch (1 mA-Schritt, RLoad = 10 kΩ, 20 V Bereich)
Überschreitung der Reichweite:Überschuss in eine vollständig widerstandsfähige Last von 100 kΩ, 10 Hz bis 20 MHz BW, benachbarte Bereiche: < 250 mV typisch
Ausgangsabwicklungszeit:Zeit, die benötigt wird, um 0,1% des Endwerts zu erreichen, nachdem der Befehl verarbeitet und die Ausgabe abgeschaltet wurde, 20 V-Bereich, 100 mA I-Limit: < 200 μs typisch
Höchstgeschwindigkeit:1 V pro μs, 100 V-Bereich, 100 mA-Grenze bei einer Last von 20 kΩ (typisch) 0,6 V pro μs, 20 V-Bereich, 100 mA-Grenze bei einer Last von 20 kΩ (typisch)
Überspannungsschutz:Benutzerwählbare Werte, 5% ±0,5 V Toleranz.
Spannungsquelle Lärm:10 Hz bis 20 MHz (RMS): < 4,5 mV typisch für eine Widerstandslast

Spannungsspezifikationen

1, 2

Reichweite	Max. Strom	Auflösung der Quelle	Quelle Genauigkeit (23° ± 5°C) 1 Jahr ±(% Einstellung + Volt)	Geräuschquelle (RMS) (< 10 Hz)	Maßnahmeentwurf	Eintrittswiderstand	Messgenauigkeit (23° ± 5°C) 1 Jahr ±(% rdg. + Volt)
2000,0000 mV	7.35 A	5 μV	0.015% + 200 μV	1 μV	100 nV	> 10 GΩ	0.012% + 200 μV
2.000000 V	7.35 A	50 μV	0.015% + 300 μV	10 μV	1 μV	> 10 GΩ	0.012% + 300 μV
7.000000 V	7.35 A	250 μV	0.015% + 2,4 mV	100 μV	1 μV	> 10 GΩ	00,015% + 1 mV
10.00000 V	5.25 A	250 μV	0.015% + 2,4 mV	10.00000 V	10 μV	> 10 GΩ	00,015% + 1 mV
20.00000 V	4.20 A	500 μV	0.015% + 2,4 mV	100 μV	10 μV	> 10 GΩ	00,015% + 1 mV
100.0000 V	1.05 A	2.5 mV	0.015% + 15 mV	1 mV	100 μV	> 10 GΩ	0.015% + 5 mV

Aktuelle Spezifikationen

1, 2, 5

Reichweite	Max. Spannung	Auflösung der Quelle	Quelle Genauigkeit (23° ±5°C) 1 Jahr ±(% rdg. + Ampere)	Geräuschquelle (RMS) (< 10 Hz)	Maßnahmeentwurf	Spannungslast 6	Messgenauigkeit (23° ±5°C) 1 Jahr ±(% rdg. + Ampere)
1.000000 μA	105 V	50 pA	00,025% + 1 nA	40 pA	1 pA	< 100 μV	00,025% + 700 pA
10.00000 μA	105 V	500 pA	00,025% + 1,5 nA	40 pA	10 pA	< 100 μV	00,025% + 1 nA
100.0000 μA	105 V	5 nA	0.020% + 15 nA	100 pA	100 pA	< 100 μV	0.020% + 10 nA
1.000000 mA	105 V	50 nA	0.020% + 150 nA	1 nA	1 nA	< 100 μV	0.020% + 100 nA
10.00000 mA	105 V	500 nA	0.020% + 1,5 μA	10 nA	10 nA	< 100 μV	0.020% + 1 μA
100.0000 mA	105 V	5 μA	0.020% + 15 μA	100 nA	100 nA	< 100 μV	0.020% + 10 μA
1.000000 A	105 V	50 μA	0.050% + 750 μA	5 μA	1 μA	< 100 μV	0.050% + 500 μA
4.000000 A	21 V	250 μA	0.100% + 3 mA	25 μA	1 μA	< 100 μV	0.100% + 2,5 mA
5.000000 A	10.5 V	250 μA	0.100% + 3 mA	25 μA	1 μA	< 100 μV	0.100% + 2,5 mA
7.000000 A	7.35 V	500 μA	0.150% + 6 mA	125 μA	1 μA	< 100 μV	0.150% + 5 mA
