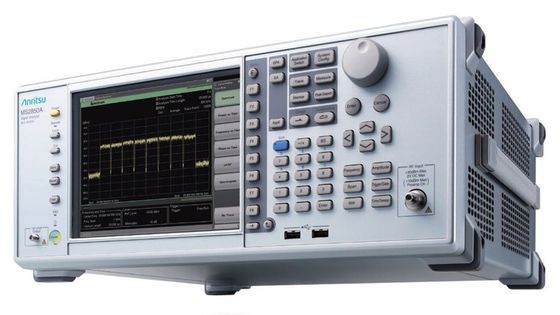

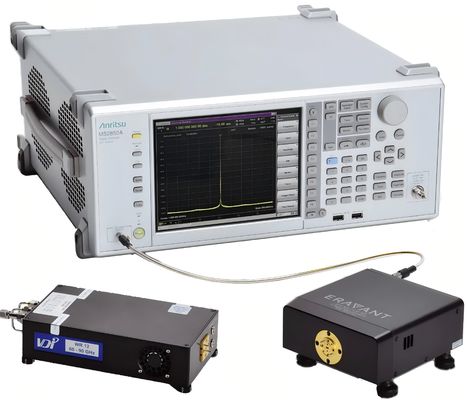

Beschreibung des Signalanalysators MS2850A

Der Signalanalysator MS2850A ist ein Spektrumanalysator/Signalanalysator mit einer maximalen Analysebandbreite von 1 GHz und einem Frequenzbereich von 9 kHz bis entweder 32 GHz oder 44,5 GHz.Es verfügt über eine Analysebandbreite, die Breitbandkommunikationsmessungen unterstützt, wie beispielsweise 5G-Mobilkommunikations- und Satellitenübertragungsausrüstung, die eine All-in-One-Abdeckung von den Bandbreiten unter 6 GHz bis zu den Millimeterwellenbandbreiten 28 GHz/39 GHz bietet.Dieser Benchtop-Signalanalysator hilft bei der Reduzierung der Entwicklung und Produktionskosten für Kommunikationsgeräte und gleichzeitig bei der Verbesserung der Effizienz.

Die Signalanalysatorfunktion kann mit dem großen 32-GB-Speicher bis zu 24 Sekunden (bei 100 MHz-Span) erfassen.Digitalisierte Signaldaten können mit allgemeinen EDA-Tools für effiziente FuE in Normen der nächsten Generation vor der Veröffentlichung neuer Normen analysiert werdenDarüber hinaus hilft die Hinzufügung der PCIe/ISB3.0-Option für die Hochgeschwindigkeitsübertragung von großen erfassten Daten bei der effizienten Forschung und Entwicklung, indem die Datenübertragungszeiten verkürzt werden.

1 GHz Analysebandbreite
Die Analysebandbreite von 1 GHz unterstützt breitere Bandbreiten für Mikrowellen- und Millimeterwellenkommunikationssysteme wie 5G-Mobilfunk- und Rundfunksatelliten.

Die Signalanalysatorfunktion mit FFT-Analyse (Fast Fourier-Transformation) unterstützt Spektrumsendungen, Spektrogramm-Anzeigen und Anwendungen, bei denen sich Frequenz und Phase mit der Zeit ändern.Außerdem, sind die für 5G-Messungen erforderlichen Frequenzbänder abgedeckt und die All-in-One-Bewertung von Mehrträgersignalen wird von der 5G-Messsoftware unterstützt.

Analysebandbreite:
255 MHz (Standard)
510 MHz (optional), 1 GHz (optional)

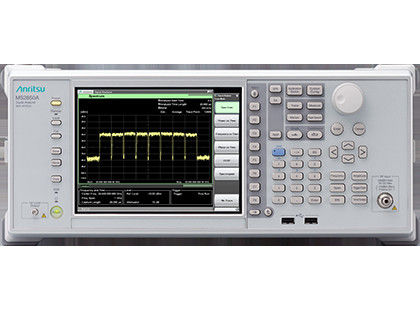

Spektrum von acht 100 MHz-Bandbreiten-Trägern mit einer Mittelfrequenz von 29 GHz

Ausgezeichnete Flachheit

Die Leistung der Amplitude und der Phasenflächigkeit*1über eine breite Analysebandbreite von 1 GHz die anderer Signalanalysatoren übersteigen*2Mit dieser Leistung unterstützt der MS2850A hochgenaue Amplituden- und Phasenmessungen für jeden Träger in Breitbandkommunikationssystemen wie 5G-Mobilfunk,eine Schlüsselrolle bei der Verbesserung der Qualität von Funkkommunikationsgeräten zu spielen.

Mittelfrequenz: 28 GHz bei Mittelfrequenz ±500 MHz
In-Band-Frequenzmerkmale: ±1,2 dB (nom.)
Inbandphasenlinearität: 5° p-p (nom.)

*1: In den Anritsu-Spezifikationen als In-Band-Frequenzcharakteristik und In-Band-Phase-Linearität festgelegt
*2: Anritsu-Test im Mai 2017

Breiter Dynamikbereich
Hohe ADC*3Abschnittsebene
Breiter dynamischer Messbereich im Unterschied zu DANL*4

Der MS2850A verfügt über einen hohen ADC-Clip-Level über eine Analysebandbreite von 1 GHz. Diese Leistung kann verwendet werden, um einen größeren Unterschied zum DANL zu erhalten,der bei Eingabe des tatsächlichen Signalleitpegels und bei Eingabe eines Breitbandsignals bei Verwendung eines Dämpfers steigtDiese Leistung in einem breiten dynamischen Bereich hilft bei der Messung von 5G-Signalen, genauere EVM-Werte zu erhalten.der gemessene dynamische Bereich bei der Differenz zwischen dem ADC-Clip-Level und dem DANL ist besser als 140 dB (ref.).

Zentralfrequenz: 28 GHz
ADC-Klippniveau: 0 dBm*5(CW)
DANL: -142 dBm/Hz*5
Dynamischer Bereich: 142 dB (ref.)

*3: Analog-Digital-Wandler
*4: Durchschnittlicher Geräuschpegel angezeigt
*5: meas. bedeutet Wert, der in der Konstruktionsphase gemessen, aber nicht garantiert wird

Hohe SFDR (spuriöser freier dynamischer Bereich)
-70 dBc bei 1 GHz Analysebandbreite

Der MS2850A unterdrückt die falsche Erzeugung durch ADC über die 1 GHz-Analysebandbreite und gewährleistet einen breiten Messdynamikbereich bei der Breitbandsignalanalyse.

SFDR
800 MHz ≤ Frequenz < 4,2 GHz: -60 dBc (nom.)
4.2 GHz ≤ Frequenz ≤ 44,5 GHz: -70 dBc (nom.)

Merkmale des Signalanalyzors MS2850A

Für Breitband- und Mehrträgerkommunikationssysteme der nächsten Generation wie 5G-Mobilfunk- und Rundfunksatelliten

• Die integrierte 5G-Messsoftware unterstützt eine effiziente Entwicklung und Produktion
  • All-in-one 5G NR/V5G (unter-6 GHz/mmWave) Abdeckung
  • Hohe Leistungsfähigkeit des EVM aufgrund eines breiten Dynamikbereichs (EVM: < 1%)
  • Ein-Knopf-Dynamikbereich Optimierung bei EVM-Messung
  • Multikarrier-Chargenanalyse (alles auf einmal)
  • Messung der Amplitude/Phase/Zeitdifferenz für jeden Träger
• Maximale Analysebandbreite: 1 GHz
• Ausgezeichnete Leistung bei Amplitude und Phasenflächigkeit
• Messung des breiten dynamischen Bereichs: > 140 dB
• Langfristige Erfassung mit großem Speicher
• mit PCIe/USB3.0-Anschluss
  • Übertragung erfasster Daten auf einen externen PC mit einer Geschwindigkeit von mehr als 1000BASE-T

Funktionen des Signalanalysators MS2850A

• Frequenzbereich: 9 kHz bis 32 GHz/44,5 GHz
• Analysebandbreite: 255 MHz (Standard), 510 MHz (optional), 1 GHz (optional)
• Standardinstallierte Funktionen: Spektrumanalysator, Signalanalysator (FFT-Analysefunktion), Mikrowellenvorwahlvorgang, USB-Stromsensoranschluss
• Optionen: Vorverstärker, geringe sekundäre harmonische Verzerrung, Noise Floor Reduction (NFR) -Funktion, externe Schnittstelle für die Hochgeschwindigkeitsdatenübertragung PCIe/USB3.0
• Messanwendungen (Optionen): 5G FDD/TDD-Messsoftware, LTE-Advanced FDD/TDD-Messsoftware, Phase-Rauschmessfunktion, Rauschmesser-Messfunktion usw.
