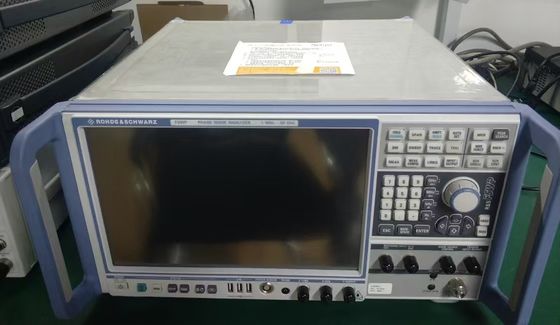

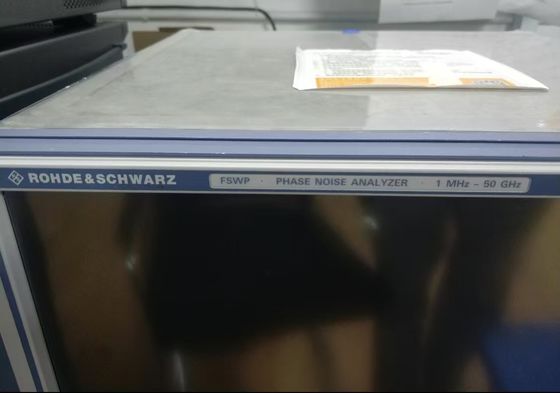

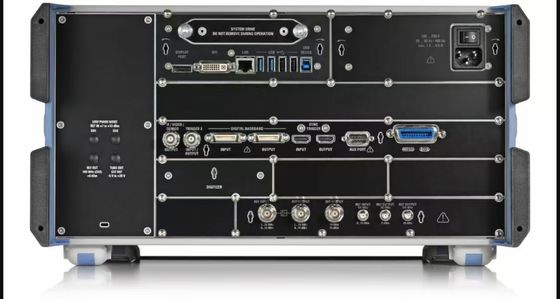

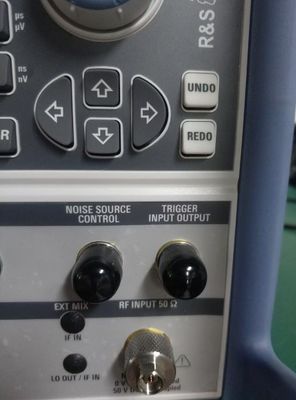

Rohde und Schwarz FSWP50 Phasengeräusch-Analysator 1 MHz bis 50 GHz unter Arbeitsbedingungen getestet

Beschreibung des Phasengeräuschanalysators FSWP50

Der R&S®FSWP-Phasengeräusch-Analysator und der VCO-Tester sind dank äußerst geringer innerer Geräuschquellen und Kreuzkorrelation sehr empfindlich.Es kann Phasengeräusche und Amplitudengeräusche in wenigen Sekunden an hochstabilen Quellen wie denen in Radaranwendungen messenZusätzliche Optionen wie Pulsmessungen,Die Charakterisierung von Restphasenlärm (einschließlich Pulsgeräusche) und die integrierte hochwertige Signal- und Spektrumanalyse machen das R&S®FSWP zu einem einzigartigen Prüfgerät..

Dank seiner vollständig digitalen Signalverarbeitung kann das R&S FSWP auf Knopfdruck komplexe Messungen durchführen und verfügt über eine intuitive Touchscreen-Bedienung.Es kann schnell und einfach das Phasengeräusch von pulsierenden Quellen sowie das Restphasengeräusch unter pulsierenden Bedingungen messenDie R&S FSWP ist daher ideal sowohl für die Luft- und Raumfahrt als auch für die Verteidigungsindustrie und die Automobilindustrie geeignet, z. B. für Hersteller von Radarkomponenten und Synthesizern.Das R&S FSWP ist auch ideal für die Messung von VCOs geeignet., in Forschung und Entwicklung und dank seiner hohen Messgeschwindigkeit auch in der Produktion.

Verfügbare Modelle:

Forschungs- und Entwicklungsarbeit FSWP8

R&S FSWP26

R&S FSWP50

Die wichtigsten Fakten
■ High-End-Signal- und Spektrumanalysator und Phasengeräuschmessgerät in einer Box
■ Kreuzkorrelation für die sehr empfindliche Parallelemessung von Hochamplitude- und Phasengeräuschen, auch bei Pulssignalen
■ Frequenzbereich von 1 MHz bis 50 GHz, 325 GHz mit externen Mischern
■ interne Quelle zur Messung von Restphasenlärm bei Pulssignalen
■ SCPI-Recorder zur Vereinfachung der Codeerstellung

Hauptmerkmale

■ Weite dynamische Reichweite dank eines geringen Geräuschpegels von ¥156 dBm (1 Hz) (ohne Geräuschunterdrücker und Vorverstärker) und hoher TOI von typischerweise 25 dBm,< 0,3 dB bis zu 8 GHz ¢ Phasenlärm von ¢140 dBc (1 Hz) bei 1 GHz (100 kHz Versatz) ¢ 320 MHz Signalanalysebandbreite ¢ optionale interne Messanwendungen für

■ Pulsmessungen (R&S®FSWP-K6)

■ Vektorsignalanalyse zur Analyse digital modulierter Einzelträger (R&S®FSWP-K70)

■ Modulationsanalyse von analog-modulierten (AM, FM, φM) Einzelträgern (R&S®FSWP-K7)

■ Messungen der Geräuschwerte (R&S®FSWP-K30)

Spezifikationen für die interne Gleichstromquelle Versorgungsspannung 0 V bis 16 V Max. Stromlast 2000 mA Abstimmungsspannung 10 V bis +28 V Max. Stromlast 20 mA Vollständige VCO-Charakterisierung Mit Knopfdruck,Die R&S®FSWP misst alle Parameter, die für die Charakterisierung einer VCO erforderlich sind:

■ Frequenz gegenüber Spannung

■ Abstimmungsneigung gegenüber Spannung

■ Leistung im Vergleich zur Spannung

■ Stromausfluss gegenüber Spannung

Der R&S®FSWP-Phasenlärm-Analysator und der VCO-Tester ist die optimale Prüflösung für Radaranwendungen und bei der Entwicklung und Herstellung von Synthesizern, OCXOs, DROs und VCOs.Es kann leicht konfiguriert werden, um die erforderliche Anwendung zu erfüllenDer geräuscharme interne lokale Oszillator des Geräts ermöglicht die Messung der meisten im Handel erhältlichen Synthesizer und Oszillatoren ohne zusätzliche Optionen.Für High-End-Anwendungen, kann die R&S®FSWP mit einem zweiten Empfangsweg ausgestattet werden, der eine Kreuzkorrelation ermöglicht und je nach Anzahl der verwendeten Korrelationen die Empfindlichkeit um bis zu 25 dB erhöht.Die exzellenten internen Quellen des Analysators und seine weitgehend digitale Architektur machen ihn schneller als Prüfsysteme, die das Signal nach dem Phasenmelder digitalisieren.Darüber hinaus misst das R&S®FSWP das Phasengeräusch von pulsierenden Quellen und das Restphasengeräusch einzelner (auch pulsierender) Komponenten mit Knopfdruck.Es kann sowohl die interne als auch eine externe Quelle verwenden, wenn die Benutzer.g. ein sehr gut geeigneter Oszillator. Dies war bisher nur mit kostspieligen und komplexen Systemen mit externen Quellen, Splittern und Phasenschaltern möglich.Es ist auch ein voll funktionsfähiger Signal- und SpektrumanalysatorEin Spektrumanalysator hilft Benutzern beispielsweise festzustellen, ob das gewünschte Signal verfügbar ist..Ein Blick auf das Spektrum und dann mit den Phasengeräuschemessungen - kein Problem.
