Der Agilent E4362A ist ein 600W-Solarmodul-Simulator, der die Ausgangsmerkmale eines Solarmoduls simuliert.Der E4362A ist in erster Linie eine Stromquelle mit sehr geringer AusgangskapazitätEs bietet schnelle I-V-Kurvenveränderungen, mit denen Sie die Leistung verschiedener Solarmodule unter verschiedenen Umgebungsbedingungen (z. B. Temperatur, Alter, Sonnenfinsternis, Spin usw.) genau simulieren können.Die E4360 gibt Ihnen die Flexibilität, sie auf zwei Arten zu bedienen.:

•Eingabe der vier wichtigsten Betriebsparameter (Voc, Isc, Vmp, Imp), die für die interne Erstellung einer I-V-Kurve eines Solarmoduls durch das SAS erforderlich sind
•Herunterladen einer benutzerdefinierten Tabelle für die IV-V-Kurve des Solarmoduls

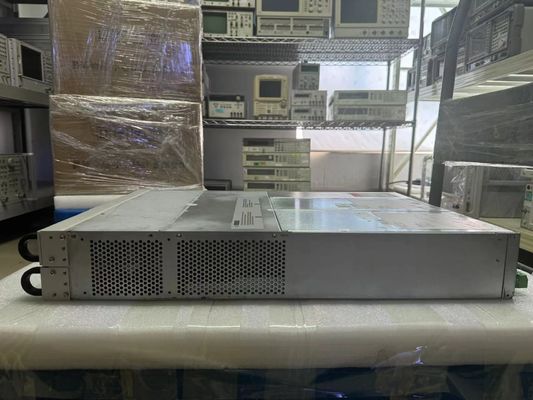

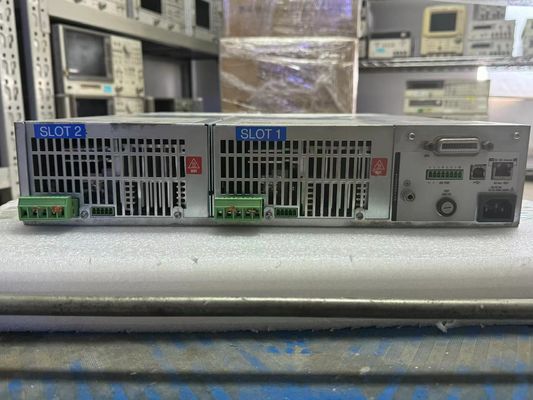

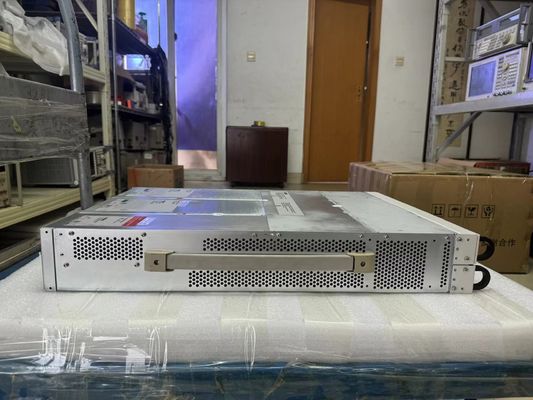

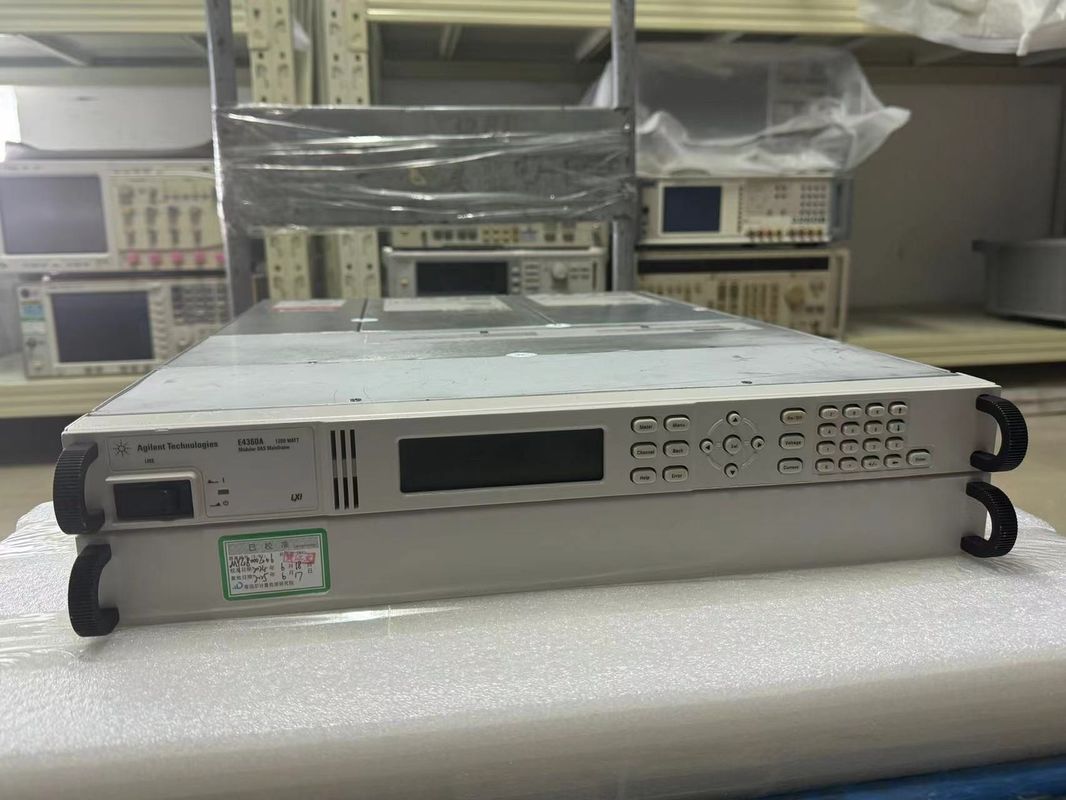

Dieses Modul arbeitet mit dem Agilent E4360A Modular Solar Array Simulator (SAS) Mainframe, der bis zu zwei Module aufnehmen kann und mit seiner hohen Größe von 2 U Rackplatz spart.und GPIB-Schnittstellen sind Standard.

Zur Vereinfachung der Softwareentwicklung von Testsystemen wird das System Control Tool 14360A kostenlos mit jedem E4360A SAS Mainframe geliefert.Diese Software vereinfacht die Programmierung und Steuerung mehrerer SASsEs ermöglicht mit einem einzigen Funktionsanruf die Einrichtung und Steuerung von bis zu 100 E4360-Ausgängen in einem SAS-System.

Zu den Merkmalen und Spezifikationen gehören:

• Genaue Simulation jeder Art von SolaranlagenKleine Größe: bis zu 2 Ausgänge in 2U Rackfläche
• Hohe Ausgangsleistung bis zu 600 W pro Ausgang
• Schnelle Veränderung der IV-V-Kurve und schnelle Wiederherstellungszeit
• Einfache Simulation von Umweltbedingungen
• LAN-, USB- und GPIB-Schnittstellenstandard
• Vollständig konform mit den Spezifikationen der Klasse LXI C
• Maßgeschneidertes Schlüssel-Zahn-System oder einzelne Instrumente verfügbar
• Akzeptiert bis zu 2 Module der Serie E4360 (Module werden separat bestellt)
• Bietet LAN-, USB- und GPIB-Schnittstellen
• Maximale Gesamtleistung (= Summe der Gesamtleistung des Moduls)
  • 1200 W bei Betrieb von 200 - 240 VAC
  • 600 W bei Betrieb von 100 - 120 VAC
• Schutzreaktionsmerkmale
  • INH-Eingang: 5 μs vom Empfang des Hemmstoffs bis zum Start des Abschaltvorgangs
  • Fehler bei gekoppelten Ausgängen: < 10 μs von Fehlerempfang bis zum Start des Abschaltes
• AC-Hauptsäulen
  • Nennwerte für den Eingang: 100/120/220/240 VAC; 50/60/400 Hz
  • Eintrittsbereich: 86 VAC 264 VAC
  • Stromverbrauch: 2000 VA (Mainframe mit Leistungsfaktorkorrektur)
  • Leistungsspitzen für Wechselstromleitungen: 1 kV typisch
  • Maximale Eingangsleistung: 2000 VA, 2000 W
  • Sicherung: 15 A/250 VAC Verzögerungszeit für die Beutel (Agilent p/n 2110-0054)
  • 100/120 VAC Anmerkung: Wechselstromnetzkreise mit einer Nennleistung von 100-120 VAC können bei zwei Ausgangsmodulen nicht genügend Strom für den E4360A-Hauptrechner liefern.Die internen Schaltkreise beschränken den Ausgangsstrom der Module auf die Hälfte ihres Nennwertes.Für ein einzelnes installiertes Modul wird der volle Ausgangsstrom bei einem Nennvolumen von 100 bis 120 VAC verfügbar sein.
• Rettungsfähige Staaten
  • Speicherstandorte: 2 (0 und 1)
  • Vorspeichert: 0
• Befehlsverarbeitungszeit: =1 ms von Empfang des Befehls bis zum Beginn der Ausgabeänderung
• Schutzreaktionsmerkmale
  • INH-Eingang: 5 μs vom Empfang des Hemmstoffs bis zum Start des Abschaltvorgangs
  • Fehler bei verbundenen Ausgängen:
• Schnittstellenfähigkeiten
  • GPIB: SCPI - 1993, IEEE 488.2-konforme Schnittstelle
  • LXI-Konformität: Klasse C
  • USB 2.0: Erfordert Agilent IO Bibliothek Version M.01.01 und höher, oder 14.0 und höher
  • 10/100 LAN: Erfordert die Agilent IO-Bibliothek Version L.01.01 und höher, oder 14.0 und höher
  • Eingebundener Webserver: Internet Explorer 5+ oder Netscape 6.2+ erforderlich
• Umweltbedingungen
  • Betriebsumfeld: Innenbereich, Anlagen der Kategorie II (für Wechselstrom-Eingang), Verschmutzungsgrad 2
  • Temperaturbereich: 0°C bis 55°C (Strom wird um 1% pro °C über 40°C Umgebungstemperatur abgewertet)
  • Relative Luftfeuchtigkeit: bis zu 95%
  • Höhenlage: bis zu 2000 m
  • Lagertemperatur: -30°C bis 70°C
  • LED-Anweisung: Alle in diesem Produkt verwendeten LEDs sind LED der Klasse 1 gemäß IEC 825-1.
