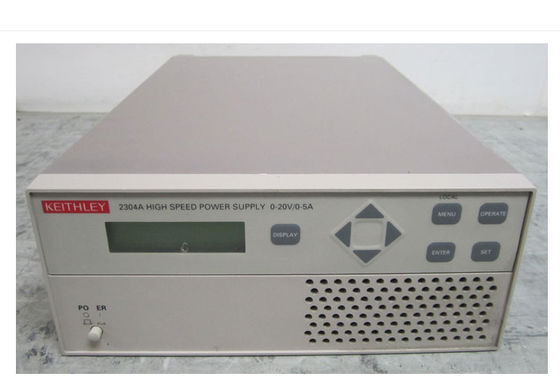

• Das Hochgeschwindigkeitsnetzteil 2304A bietet Spannungssteuerung und Leistungsüberwachung für automatisierte Tests tragbarer, batteriebetriebener Geräte.Der 2304A liefert bis zu 5 A, um Lasten tragbarer Geräte problemlos zu bewältigen, während die Auflösung von 100 nA (10 µA beim Modell 2303-PJ) eine präzise Überwachung der Ruhemodusströme mit einer Grundgenauigkeit von 0,2 % ermöglicht.Die schnelle Einschwingreaktion simuliert das Batterieverhalten, wobei der Ausgang innerhalb von 40 µs oder weniger auf 100 mV der eingestellten Spannung zurückkehrt.Durch die Fähigkeit, Strom aufzunehmen, kann dieses Netzteil die Eigenschaften einer entladenen, wiederaufladbaren Batterie zum Testen von Batterieladegeräten und ladegerätbezogenen Schaltkreisen simulieren.Zusätzlich zu Gleichstrommessungen kann dieses Netzteil Stromimpulse von nur 60 µs und bis zu 833 ms Länge messen.Relaisausgänge ermöglichen die Verwendung externer Relais zur Steuerung von Tests.DVM-Eingänge ermöglichen es beiden Netzteilen, Gleichspannungen von überall in einem Testsystem zu messen und anzuzeigen, wodurch Kosten und Platz gespart werden, die für das Hinzufügen eines separaten DMM erforderlich wären.

Merkmale:

• 5A Ausgangskapazität
• Schnelle Reaktion auf Laständerungen
• Eingangsspannungsbereich: 0 bis +20 V DC.
• Eingangsimpedanz: typisch 1010 Ω.
• Maximale Spannung (beide Eingangsklemmen) in Bezug auf den niedrigen Ausgang: –3 V, +22 V.
• Lesegenauigkeit: ±(0,05 % + 3 mV).
• Leseauflösung: 1 mV.

Hohe Stromaufnahmekapazität

• Die Netzteile von Keithley können als elektronische Last fungieren und bis zu 3 A (Modell 2304A) bzw. 2 A (Modell 2303) aufnehmen, sodass sie einen entladenen Akku simulieren können.Daher können sie verwendet werden, um die Leistung des Ladegeräts eines tragbaren Geräts zu überprüfen.Aufgrund ihrer Stromableitungsfähigkeit können die Netzteile auch Hochstrom-Schnellladegeräte testen.

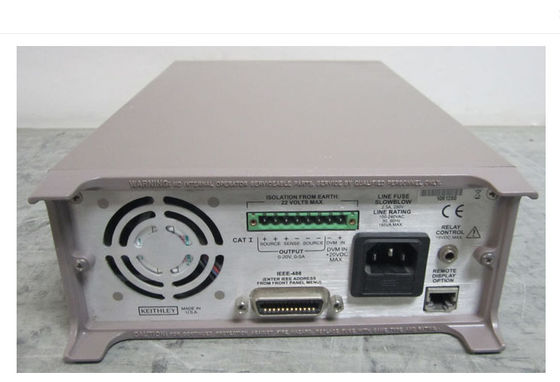

Unabhängige digitale Voltmeter-Eingänge

• Während viele programmierbare Netzteile Ausgangslesefunktionen bieten, sind die Netzteile von Keithley die einzigen verfügbaren Instrumente, die auch einen Satz DVM-Eingänge bieten.Mit diesen Eingängen kann das Modell 2304A Signale von 0 bis +20 V (0 bis +15 V für das Modell 2303) überall im Testsystem mit der gleichen Nenngenauigkeit wie die Spannungsablesung messen.Das DVM und die Stromquelle können gleichzeitig betrieben werden.Bei vielen Anwendungen eliminiert das integrierte DVM der Netzteile die Kosten und den Platzbedarf, die ein separates Spannungsmessgerät erfordern würde.

Option zur Fernanzeige

• Wenn das Modell 2303 oder 2304A an einem Ort montiert werden muss, an dem das Display nicht gut sichtbar ist, kann ein optionales Displaymodul Modell 2304-DISP an einer günstigeren Stelle montiert und dann an das Netzteil angeschlossen werden.Das Anzeigemodul umfasst auch alle Bedienelemente des Instruments, so dass die Stromversorgung von der besser zugänglichen Stelle aus fernbedient werden kann
