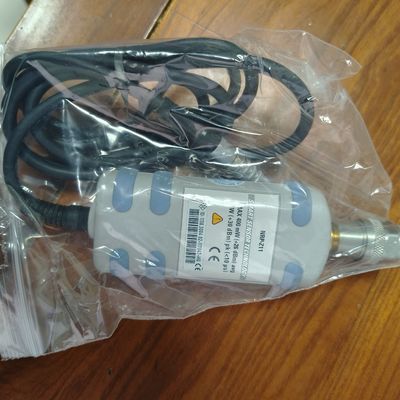

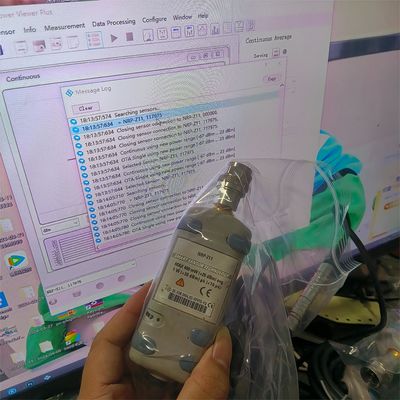

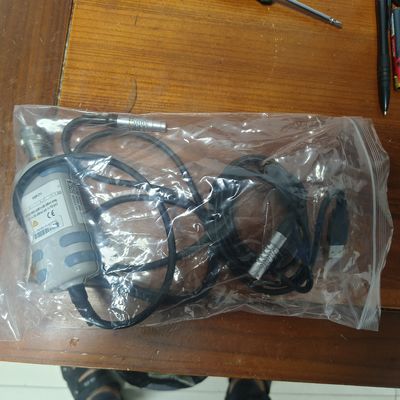

Beschreibung des NRP-Z11

Die Leistungssensoren R&S NRP-Z11, R&S NRP-Z21, R&S NRP-Z22, R&S NRP-Z23 und R&S NRP-Z24 verfügen über eine Architektur mit mehreren Sicherungswegen.Mehrfachdiodentechnologie und ein gleichzeitig scannendes Mehrkanalmesssystem zu einem einzigartigen HochleistungskonzeptDie Mehrweg-Architektur bedeutet die Kombination von zwei oder drei Diodendetektoren, um einen großen dynamischen Bereich für modulierte Signale zu erhalten.Dies wird erreicht, indem jeder Detektor ausschließlich im quadratischen Bereich betrieben wirdMehrfachdioden bestehen aus mehreren Schottky-Dioden mit nullem Bias, die in Serie miteinander verbunden und auf einem Chip integriert sind.Bei Verwendung in einem HF-Detektor, erweitern sie seine Quadratwinkelregion,weil die Messspannung auf mehrere Dioden aufgeteilt wird so dass jede weniger angetrieben wird während gleichzeitig die ermittelten Spannungen der einzelnen Dioden addiert werden.



Merkmale des NRP-Z11:

• Frequenzbereich 10 MHz - 8 GHz
• 200 pW - 200 mW Leistung
• Die Mehrspur-Architektur - 3 Signalpfade, jeweils mit drei Dioden ausgestattet
• 6 dB breite Überlappungsbereiche, reibungslose Übergänge
• Simultanes Scannen und Analysieren
• Hubschrauberstabilisierung der Signalbahnen für sich wiederholende Signale
• Vorteile gegenüber herkömmlicher Technologie sind: ein hohes Signal-Rausch-Verhältnis, geringer Modulations-Effekt, vernachlässigbare Verzögerungen und Diskontinuitäten beim Wechseln der Signalpfade,und die Fähigkeit, eine zeitliche Analyse des Testsignals innerhalb der verfügbaren Videobandbreite durchzuführenDiese Sensoren konkurrieren nicht nur mit Spitzenleistungsmessern, sondern sind in zweierlei Hinsicht sogar überlegen: Keine Beschränkung der HF-Bandbreite des Prüfsignals
• Großer dynamischer Bereich

Verfügbare Varianten von NRP-Z11:

DCV-1 Dokumentation der Kalibrierwerte
