Tektronix RSA306B USB Echtzeit-Spektrumanalysator 9 kHz bis 6,2 GHz RSA306B USB tragbare Echtzeit-Spektrumanalysator

Name: Tektronix RSA306B USB Echtzeit-Spektrumanalysator 9 kHz bis 6,2 GHz RSA306B USB tragbare Echtzeit-Spektrumanalysator
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: RSA306B
Availability: InStock

Markenbezeichnung:	Tektronix
Modellnummer:	RSA306B
MOQ:	1 Satz
Preis:	Verhandlungsfähig
Lieferzeit:	1~3 Werktage
Zahlungsbedingungen:	T/T, Western Union

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Die USA

Zertifizierung:

ISO17025

Verpackung Informationen:

Ausgestopft

Versorgungsmaterial-Fähigkeit:

Vorräte

Hervorheben:

6.2 GHz Echtzeit-Spektrumanalysator

USB-Echtzeit-Spektrumanalysator

9 kHz Echtzeit-Spektrumanalysator

Beschreibung des Produkts

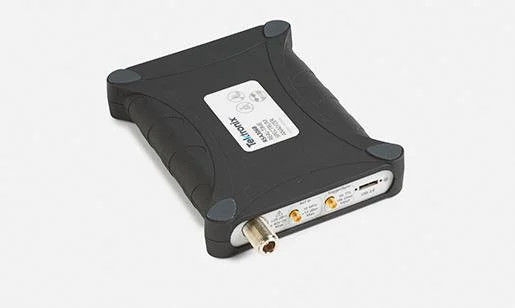

Tektronix RSA306B Echtzeit-Spektrumanalysator

Der RSA306B nutzt Ihren PC und die Tektronix SignalVu-PC RF Signal Analysis Software, um Echtzeit-Spektrumanalysen durchzuführen.Streaming-Erfassung und tiefe Signalanalyse für Signale von 9 kHz bis 6 kHz.2 GHz, alles in einem kostengünstigen, sehr tragbaren Paket, das sich ideal für Feld-, Fabrik- oder akademische Verwendung eignet.

Wichtige Leistungsspezifikationen des Tektronix RSA306B Echtzeit-Spektrumanalysators

Der Frequenzbereich von 9 kHz bis 6,2 GHz deckt eine breite Palette von Analyseanforderungen ab.
Messbereich von +20 dBm bis -160 dBm
Mil-Std 28800 Klasse 2 Umwelt-, Stoß- und Vibrationsspezifikationen für den Einsatz unter rauen Bedingungen
Schnelle Durchsuchungen (2 pro Sekunde) über die gesamte 6,2 GHz-Spanne zur schnellen Erkennung unbekannter Signale
Erfassungsbandbreite von 40 MHz ermöglicht Breitband-Vektoranalysen moderner Standards
Mindestsignaldauer von nur 15 μsec, erfasst mit 100%iger Wahrscheinlichkeit des Abfangens

Haupteigenschaften des Echtzeit-Spektrum-Analyzers von Tektronix RSA306B

Vollfunktionierte Spektrumanalyse mit der mitgelieferten Tektronix SignalVu-PCTM-Software
Die Leistung der Signalanalyse verbessert sich durch die Verbindung des USB RSA306B mit leistungsfähigeren Hostcomputern
17 Messbildschirme für die Spektrum- und Signalanalyse ermöglichen Dutzende von Messarten
Zeitgesteuerte Auslöser ermöglichen die Erfassung von Ereignissen bei gewünschten Impulsbreiten, ideal für die Erfassung dynamischer Testumgebungen
Frequenzmasken-Trigger erleichtern die Definition einer Spektrummaske, um Ereignisse oder Signalanomalien basierend auf ihrer Frequenz und Amplitude zu erfassen
Mit dem DPX-Dichte-Trigger können Sie seltene oder schwer fassbare HF-Ereignisse analysieren und messen, indem Sie ein Spektrummessfeld definieren, basierend darauf, wie häufig das Instrument die HF-Leistung in diesem Feld erkennt.Es kann ausgelöst werden, um das Signal zu erfassen
Optionen für Kartierung, Modulationsanalyse, Unterstützung von WLAN-, LTE- und Bluetooth-Standards, Pulsmessungen, Wiedergabe von aufgezeichneten Dateien, Signaluntersuchung und Frequenz-/Phasenregelung
EMV/EMI-Vorkonformität und Fehlerbehebung - CISPR-Detektoren, vordefinierte Standards, Grenzlinien, einfache Einrichtung von Zubehör, Erfassung der Umgebung, Fehleranalyse und Berichterstattung
DataVu-PC-Software ermöglicht die Aufnahme mehrerer Einheiten in variabler Bandbreite
Echtzeit-Spektrum-/Spektrogramm-Anzeige zur Minimierung der Zeit für die Übergangs- und Interferenzjagd
Anwendungsprogrammierschnittstelle (API) für Microsoft Windows und Linux
MATLAB-Instrumenttreiber für den Einsatz mit der Instrumentensteuerung
Streaming erfasst langfristige Ereignisse
Garantie von drei Jahren

Anwendungen von Tektronix RSA306B Echtzeit-Spektrumanalysator

Akademiker/Bildung
Instandhaltung, Montage und Reparatur in der Fabrik oder auf dem Feld
Wertbewusstes Design und Herstellen
Interferenzjagd

RSA306B: eine neue Instrumentenklasse

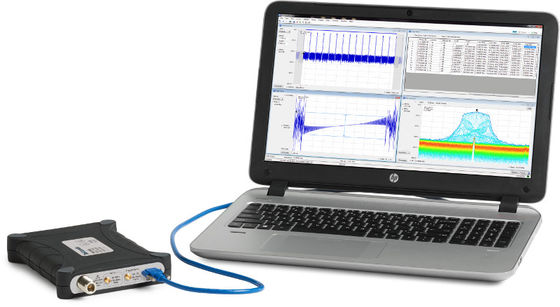

Der RSA306B bietet eine voll ausgestattete Spektrumanalyse und tiefe Signalanalyse zu einem sehr attraktiven Preis.Die RSA306B trennt Signalgewinnung von MessungDie Analyse, Speicherung und Wiedergabe der Daten erfolgt auf Ihrem PC, Tablet oder Laptop.Die Verwaltung des PCs getrennt von der Hardware macht Computer-Upgrades einfach, und minimiert IT-Managementprobleme.

Die RSA306B mit SignalVu-PC bietet grundlegende undfortgeschrittene Messungen für Feld und Labor

Sehen Sie, was Sie noch nie gesehen haben:der RSA306B in Kombination mit der Rechenleistung von SignalVu-PCzeigt Ihnen jedes Signal, auch bis zu 15 μs in der Dauer, wenn einDie folgende Abbildung zeigt ein WLANÜbertragung (grün und orange) und die engen Signale, die sich wiederholenAuf dem Bildschirm befinden sich eine Bluetooth-Zugriffssonde.(Oberteil des Bildschirms) diese Signale zeitlich klar voneinander trennt, umSie zeigen irgendwelche Signalkollisionen.

Spezifikationen für den Echtzeit-Spektrumanalysator von Tektronix RSA306B

Alle Spezifikationen sind garantiert, sofern nicht anders angegeben.

Häufigkeitfür den Echtzeit-Spektrumanalysator von Tektronix RSA306B

HF-Eingangsfrequenzbereich 9 kHz bis 6,2 GHz

Frequenzreferenzgenauigkeit

Anfangsgenauigkeit bei Kalibrierung ±3 ppm + Alterung (nach 20 Minuten Aufwärmen bei 18 °C bis 28 °C Umgebung)

Genauigkeit, typisch ±20 ppm + Alterung (nach 20 Minuten Aufwärmen bei -10 °C bis 55 °C Umgebung)

Alterung, typisch ± 3 x 10-6 (erste Jahr), ±1 x 10-6/Jahr danach

Außenfrequenzreferenzinput

Eingangsfrequenzbereich 10 MHz ± 10 Hz

Eingangsspektrum -10 dBm bis +10 dBm Sinusoid

Impedanz 50 Ω

Auflösung der Mittelfrequenz

Block-IQ-Proben 1 Hz

Streamed-ADC-Proben 500 kHz

Amplitude

HF-Eingangsimpedanz 50 Ω

HF-Eingang VSWR (typisch) ≤ 1.80,1 (10 MHz bis 6200 MHz, Referenzniveau ≥ +10 dBm)

(Äquivalenter Rücklaufverlust: ≥ 11 dB)

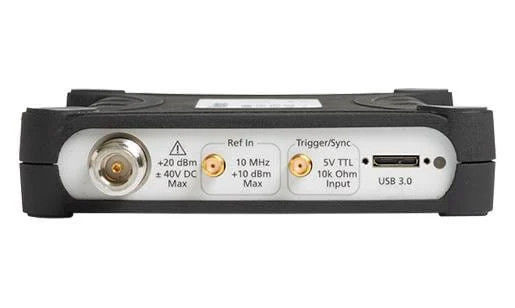

Höchstgehalt an HF-Eingang ohne Beschädigung

Gleichspannung ±40 VDC

Referenzniveau ≥ 10 dBm + 23 dBm (kontinuierlich oder Spitzenwert)

Referenzniveau < 10 dBm + 15 dBm (kontinuierlich oder Spitzenwert)

Höchstbetriebsgrad der HF-Eingabe

Der Höchstwert am HF-Eingang, für den das Gerät seinen Messvorgaben entspricht.

Mittelfrequenz < 22 MHz

(Niedrigfrequenzweg) +15 dBm

Mittelfrequenz ≥ 22 MHz

(HF-Pfad) +20 dBm

Tektronix RSA306B USB Echtzeit-Spektrumanalysator 9 kHz bis 6,2 GHz RSA306B USB tragbare Echtzeit-Spektrumanalysator 1

Tektronix RSA306B USB Echtzeit-Spektrumanalysator 9 kHz bis 6,2 GHz RSA306B USB tragbare Echtzeit-Spektrumanalysator 2

Tektronix RSA306B USB Echtzeit-Spektrumanalysator 9 kHz bis 6,2 GHz RSA306B USB tragbare Echtzeit-Spektrumanalysator 3

Tektronix RSA306B USB Echtzeit-Spektrumanalysator 9 kHz bis 6,2 GHz RSA306B USB tragbare Echtzeit-Spektrumanalysator 4

Tektronix RSA306B USB Echtzeit-Spektrumanalysator 9 kHz bis 6,2 GHz RSA306B USB tragbare Echtzeit-Spektrumanalysator 5
