BeschreibungFSV3050 Spektrum- und Signalanalysator

Der Signal- und Spektrumanalysator R&S®FSV3000 führt Messungen mit einem Knopfdruck durch.verwendet Ereignis-basierte Aktionen zur Erfassung und macht die Programmierung von Skripten einfach mit einem SCPI-Recorder für schnelle Einrichtungen komplexer MessungenSchnelle Messgeschwindigkeiten für einen hohen Durchsatz in Produktionsanwendungen sind ein weiterer großer Vorteil.

Wesentliche Angaben zum FSV3050

• Frequenzbereich: 10 Hz bis 50 GHz
• Analysebandbreite bis 200 MHz
• GUI mit Multi-Touch, SCPI-Recorder und Ereignisbasierten Aktionen
• SSB-Phasengeräusche bei 10 kHz Versatz (1 GHz): ¥114 dBc/Hz

Produktdaten gelten unter folgenden Bedingungen:

• Drei Stunden Lagerung bei Raumtemperatur, gefolgt von 30 Minuten Aufwärmbetrieb

• Erfüllung spezifizierter Umweltbedingungen

• empfohlene Kalibrierungsintervalle

• gegebenenfalls alle internen automatischen Einstellungen

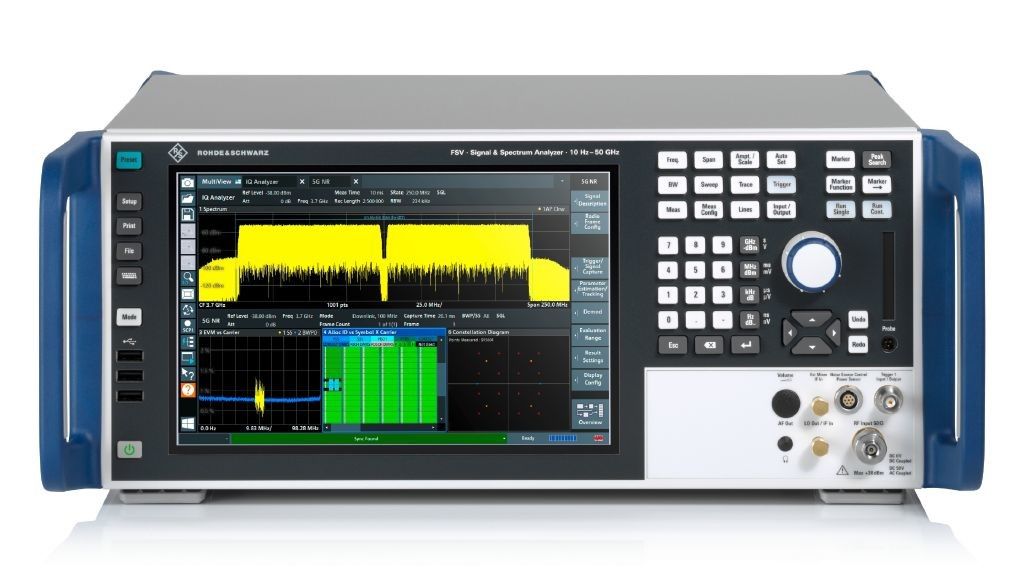

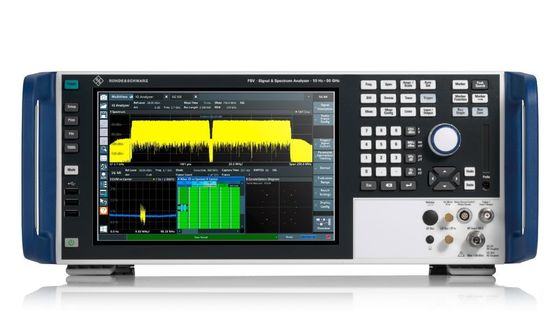

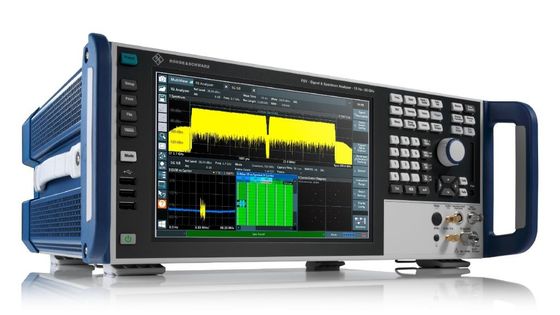

Grundlegende HF-Messungen erfordern in der Regel die Zentrumsfrequenz, Spanne, Ebene und wahrscheinlich die Auflösungsbandbreite, die konfiguriert werden soll.Es kann schwierig sein, die richtigen Einstellungen zu finden, wenn man ein unbekanntes Signal misstDie R&S® FSV3000 verfügt über ein Multitouch-Display und eine intuitive Menüstruktur für eine außergewöhnliche Bedienfreundlichkeit.Mit einem Finger auf dem Bildschirm schieben, um die Mittelfrequenz oder das Referenzniveau anzupassen. Zwei Finger-Gesten passen die angezeigte Spanne oder den Niveaubereich an. Die richtigen Einstellungen werden in kürzester Zeit durchgeführt. Verschiedene Messungen können gleichzeitig in separaten Fenstern auf dem großen 10 angezeigt werden.1 " Bildschirm. Dies erleichtert die Ergebnisinterpretation erheblich. Die MultiView-Funktion zeigt alle aktiven Messungen auf einem Bildschirm an. Mit der Sequenzerfunktion werden alle Kanäle aufeinanderfolgend gemessen,Einer nach dem anderen.Der Benutzer erhält ständig aktualisierte Ergebnisse, und keine zeitaufwändigen Parameteranpassungen sind erforderlich.

Der eingebettete SCPI-Recorder R&S®FSV3000 beschleunigt die Programmierung ausführbarer Steuerungsscripts.Alle manuellen Eingaben des Benutzers werden in SCPI-Befehle übersetzt, die als einfacher SCPI oder in der Syntax von gängigen Programmiersprachen und Tools wie C++ exportiert werden können., Python und MATLAB®. Falls eine manuelle Anpassung des Codes erforderlich ist, bietet eine kontextbezogene Online-Hilfe umfassende Informationen, einschließlich SCPI-Befehle und Parameter.

Auswahlmöglichkeiten von FSV3050:
