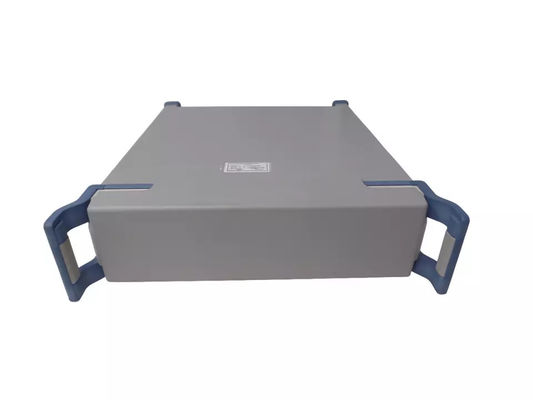

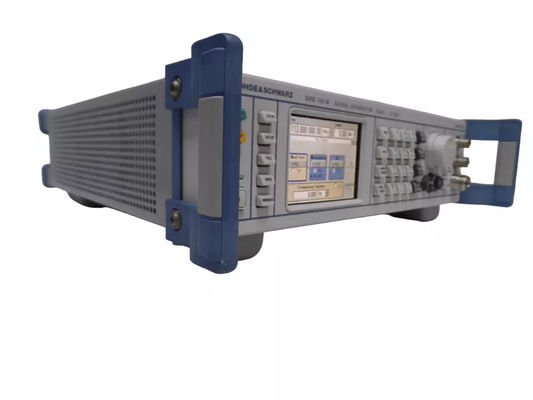

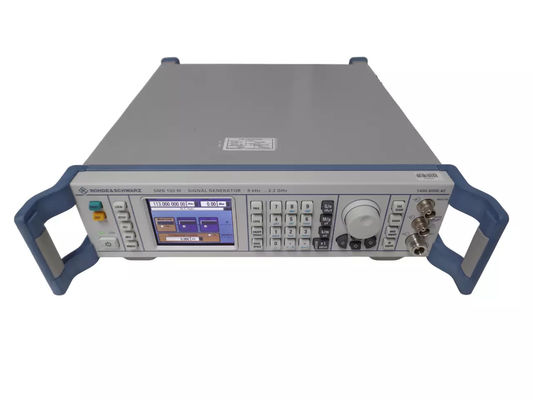

Rohde & Schwarz SMB100M SG-1364/U Signalgenerator 9 kHz bis 2,2 GHz

Beschreibung des Signalgenerators R&S SMB100M

Merkmale der R&S SMB100M Signalgenerator

• Ausgezeichnete Signalleigenschaften bei geringem SSB-Phasengeräusch von typischerweise ¢128 dBc (bei 1 GHz, 20 kHz Versatz)
• Hochleistung von bis zu +25 dBm
• Alle wichtigen analogen Modulationen mit unterstützter AM-, FM/φM- und Pulsmodulation

Überspannungsschutz für eine hohe Betriebssicherheit

Der Standard-Überspannungsschutz für Instrumente bis 6 GHz schützt den R&S®SMB100M vor hohen externen Spannungen und hoher Leistung, die an der HF-Ausgabe angewendet wird.Diese Funktion schützt die HF-Ausgabe vor unerwünschter hoher Rückwärtsleistung und gewährleistet eine hohe Betriebssicherheit.

Unterstützung von Leistungssensoren der R&S®NRP-Zxx-Familie

Natürlich unterstützt der R&S®SMB100M auch die Leistungssensoren der R&S®NRP-Zxx-Familie.Der R&S®NRP-Z92 ist ein Leistungssensor, der den Frequenz- und Spannungsbereich des Generators bis zu 6 GHz optimal ergänztAusgerüstet mit einem solchen Leistungssensor führt das R&S®SMB100M eine voll automatische Korrektur des externen Niveaus durch oder misst die Leistung im Prüfbetrieb präzise.Der Leistungssensor R&S®NRP-Z55 kann für die.75 GHz-Option des R&S®SMB100M für denselben Zweck.

Alle wichtigen analogen Modulationen mit unterstützter AM-, FM/φM- und Pulsmodulation

Der R&S®SMB100M kann die wichtigen analogen Modulationsmodi AM, FM/φM und Pulsmodulation mit hervorragenden Eigenschaften bewältigen.der HF-Träger wird mit dem internen LF-Generator im Bereich bis zu 1 MHz moduliertNatürlich können die beiden verschiedenen Modulationsquellen intern zusammengefügt werden, um zweifarbige modulierte Signale zu erzeugen.Die R&S®SMB100M implementiert die Modulationsmodi mit hoher Genauigkeit und minimalem Verzerrung.

Intuitive Benutzeroberfläche

Die intuitive Bedienung über die grafische Benutzeroberfläche und das integrierte Hilfesystem erleichtern die optimale Nutzung des R&S®SMB100M für die jeweilige Anwendung.eine Maus kann über USB verbunden werden.

Fernbedienung über LAN, USB und GPIB

Der R&S®SMB100M ist auch hinsichtlich der Fernbedienungsschnittstelle ideal ausgestattet.Dies ist besonders vorteilhaft in Umgebungen wie Servicelabors, in denen es oft keine GPIB gibt..

Leichtes Gewicht und kompaktes Design

Die kompakte Größe des Generators von nur zwei Höhen- und 3⁄4 19" Breite, verbunden mit seinem geringen Gewicht von max. 5,6 kg, macht ihn ideal für den mobilen Gebrauch.wo der Platz oft sehr teuer ist.

Spezifikationen:

Frequenzbereich:9 kHz bis 2,2 GHz

Einstellzeit:SCPI-Modus: < 3 ms

Maximale Ausgangsleistung:1 MHz ≤ f < 12,75 GHz > +18 dBm

Mindestspezifizierte Ausgangsleistung:¢ 120 dBm

Unsicherheit des Niveaus:200 kHz < f < 3 GHz: < 0,5 dB f > 3 GHz: < 0,9 dB

Einstellung der Zeit:SCPI-Modus: < 2,5 ms

Liste-Modus: < 1 ms

Rückwärtsschutz: 1 MHz ≤ f < 1 GHz: 50 W/35 V

1 GHz ≤ f < 2 GHz: 25 W/35 V

2 GHz ≤ f < 12,75 GHz: 10 W/35 V



Spektralreinheit

Harmonik:1 MHz < f ≤ 6 GHz, Ebene ≤ 13 dBm f > 6 GHz, Ebene ≤ 10 dBm: < 30 dBc

Nichtharmonische:Trägerverschiebung > 10 kHz, 23,4375 MHz < f ≤ 1500 MHz: < ¥70 dBc (typisch < ¥84 dBc)

SSB-Phasengeräusche: < ¥122 dBc (typischerweise ¥128 dBc)



Unterstützte Modulationsmodi

AM Standard

AM-Tiefe 0 bis 100 Prozent

FM/φM Standard

Maximale FM-Abweichung f > 10 GHz: 32 MHz

Maximale Abweichung φM f > 10 GHz: 320 rad

Aufstieg/Abstieg < 20 ns, typisch < 5 ns

An-/Aus-Verhältnis > 80 dB

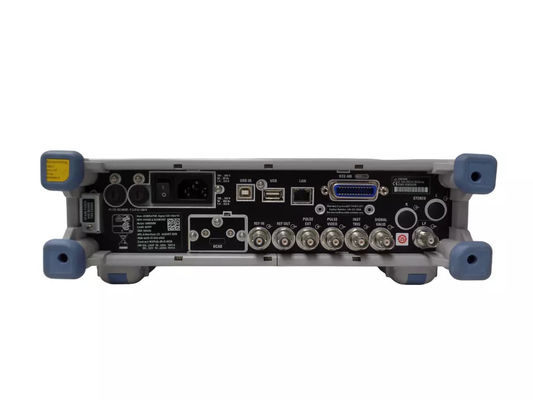

Verbindungsfähigkeit

Fernbedienung IEC/IEEE-Bus, Ethernet (TCP/IP), USB

Peripheriegeräte USB-Stick
