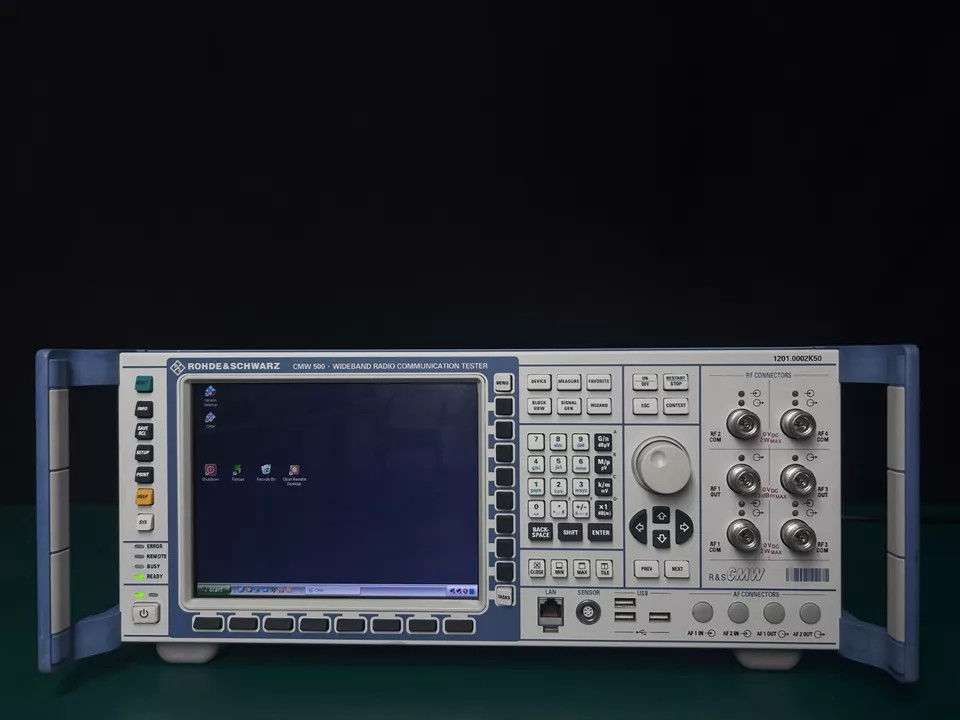

R&S Rohde & Schwarz CMW500 Breitband-Funkkommunikationstester

• Kurzbeschreibung von R&S Rohde & Schwarz CMW500

• Zukunftssichere Testplattform für alle wichtigen Technologien

• In der schnelllebigen Welt der drahtlosen Kommunikation werden bestehende Technologien ständig optimiert und neue Standards eingeführt. Ein zukunftsfähiger Tester muss daher schon heute die Anforderungen von morgen erfüllen können. Dank seiner großen Sende- und Empfangsbandbreiten, einem Frequenzbereich bis 6 GHz, seiner außergewöhnlichen Messgenauigkeit und der Unterstützung einer Vielzahl von Anwendungen ist der R&S®CMW500 eindeutig eine sichere Investition.

• Die Multitechnologie-Plattform unterstützt GSM mit EDGE Evolution, WCDMA bis HSPA+, CDMA2000® 1), TD-SCDMA, LTE TDD/FDD und mehrere nicht-zellulare Standards wie WLAN. Damit ist sie die ideale Ausrüstung für Tests von Mobiltelefonen. Bei der Entwicklung und Produktion von Mobiltelefonen nach dem TD-SCDMA-Standard (Time Division Synchronous Code Division Multiple Access) bietet der R&S®CMW500 Wideband Radio Communication Tester umfassende Test- und Messfunktionen.

•

  Entwickelt für hohe First-Pass-Yield
  Der R&S®CMW500 wurde speziell für Produktionsanwendungen entwickelt: Höchste Priorität wurde auf Genauigkeit, Wiederholbarkeit und Linearität gelegt. Diese Parameter haben einen direkten Einfluss auf die Produktionsausbeute: Je besser die Leistung des Geräts hinsichtlich dieser Parameter ist, desto geringer ist die Anzahl der DUTs, die als fehlerhaft eingestuft werden, obwohl sie die Spezifikationen erfüllen.



  Deutliche Reduzierung der Testzeit durch R&S®Multi-Evaluation-Messung
  Der R&S®CMW500 kann verschiedene Messungen (z. B. Spektrum-Emissionsmaske, Code-Domain-Leistung, Fehlervektorgröße und mehr) parallel an derselben Signalprobe durchführen. Dies führt zu einer drastischen Reduzierung der Messzeit im Vergleich zum herkömmlichen sequentiellen Ansatz.


  Kürzeste Justierungszeiten dank R&S®Smart Alignment
  Im R&S®CMW500 können vordefinierte Frequenz-/Leistungssequenzen genau wie im Chipsatz des Mobiltelefons in Listenform gespeichert werden. Nach dem synchronen Start folgen das Mobiltelefon und der Tester der Sequenz, ohne dass eine weitere Interaktion erforderlich ist. Die Kalibrierungszeit während der Produktion kann auf bis zu 10 % des ursprünglichen Werts reduziert werden.


  Zuverlässiger Empfängertest im Non-Signaling- und Signaling-Modus
  Mit einer Single-Ended-BER- und einer schleifenbasierten BER-Analyse bietet der R&S®CMW500 zwei Alternativen zum Testen der Empfängerqualität im Nicht-Signalisierungsmodus. Alternativ bietet der R&S®CMW500 einen TD-SCDMA-Basisstationsemulator zur Überprüfung des Netzwerkeintritts und der Funktionsleistung im Signalisierungsmodus. BLER- (Blockfehlerrate) und BER- (Bitfehlerrate) Tests nach der Verbindung können zur Überprüfung der Empfängerleistung im Signalisierungsmodus verwendet werden.


  Dual-Channel-Modus – Zwei in einem
  Der R&S®CMW500 kann sowohl im Single-Channel- als auch im Dual-Channel-Modus betrieben werden. Im Dual-Channel-Modus können zwei Mobiltelefone gleichzeitig und völlig unabhängig voneinander getestet werden, selbst wenn unterschiedliche Standards verwendet werden.


  TX-Messungen
  Die Implementierung der Sendermessungen im R&S®CMW500 basiert auf den Testspezifikationen 3GPP TS 25.102 und 3GPP TS 34.122. Folgende Sendermessungen werden unterstützt: ❙ Leistungsmessungen
  ❙ Spektrummessungen
  ❙ Messungen der Modulationsgenauigkeit
  Die Messungen können im Nichtsignalmodus mit jedem gewünschten TD-SCDMA-Uplink-Signal durchgeführt werden. Darüber hinaus ermöglicht das Szenario „kombinierter Signalpfad“ HF-Messungen mit Signalisierung durch den TD-SCDMA-Basisstationsemulator, um die HF-Leistung des TD-SCDMA-Mobiltelefons im realen Betrieb zu analysieren.
•


  Optimiertes Handling für Produktionstestsysteme
  Der R&S®CMW500 vereint drei Grundfunktionen in einer Box: HF-Generator, HF-Analysator und Signalisierung (Netzwerkemulation). Dadurch ist er in allen Produktionsphasen flexibel einsetzbar – von der Kalibrierung und Verifizierung bis hin zum Funktionstest. Die extreme Skalierbarkeit, Testgeschwindigkeit und Messgenauigkeit führen zu minimalen Testkosten. Der kompakte Testeransatz mit SCPI-Fernbedienungskonzept minimiert den Aufwand bei der Planung und Wartung von Produktionstestsystemen.
•

  Wichtige Fakten zum CMW500 Breitband-Funkkommunikationstester
• Multi-RAT-Signalisierung: LTE, WCDMA, GSM, WLAN, Bluetooth
• LTE-Advanced: 8DL CC bis zu 4x4/8x2 MIMO-Fading, 2 UL CA
• WLAN 11 a/b/g/n/ac/ax SISO- und MIMO-Signaltest
• Interner Server für Anwendungstests

Liste der Optionen
