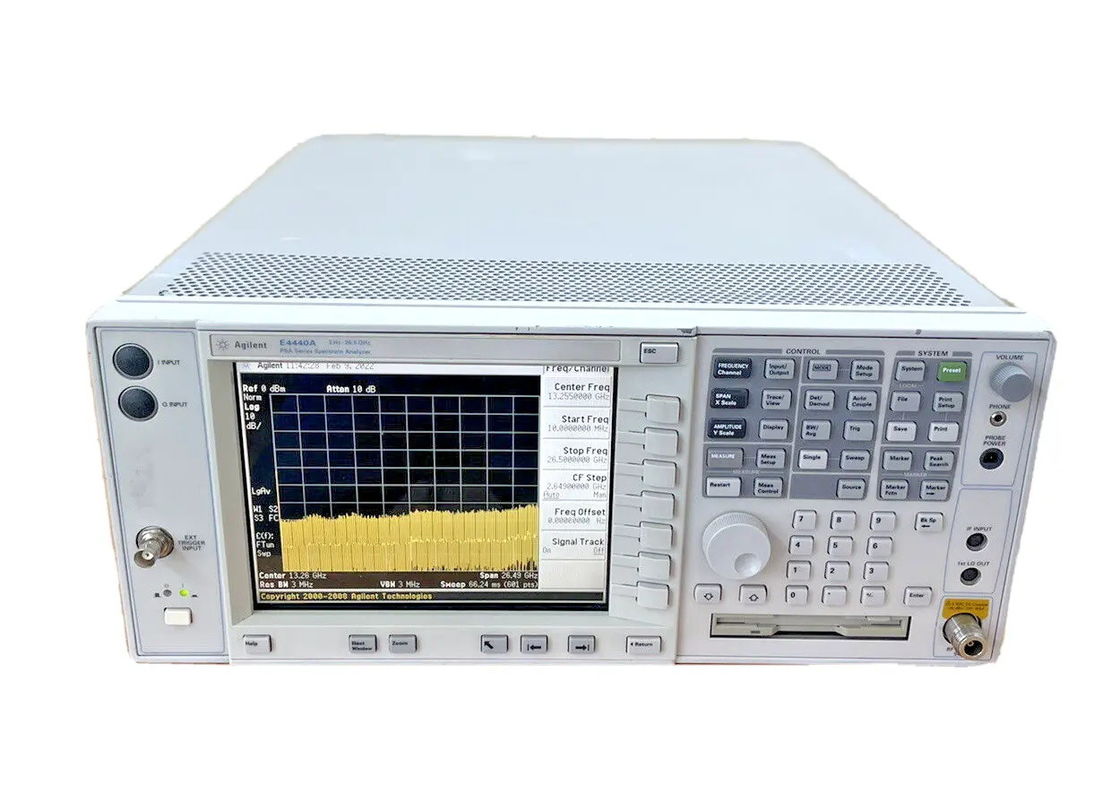

Der Agilent E4448A PSA Hochleistungsspektrumanalysator misst und überwacht komplexe HF-, Mikrowellen- und Millimeterwellensignale bis zu 50 GHz.die Frequenzdeckung erweitert sich mit dem Agilent-Außenmischer auf 110 GHz, und auf 325 GHz mit Mixern anderer Hersteller.

• Frequenzbereich: Der E4448A deckt in der Regel einen weiten Frequenzbereich ab, von wenigen Hz bis 50 GHz oder höher, je nach Modell und gewählten Optionen.Diese breite Frequenzdeckung macht es für eine Vielzahl von RF- und Mikrowellenmessungsaufgaben geeignet.

• Frequenzlösungsbandbreite (RBW): Es bietet wählbare RBW-Optionen, mit denen Benutzer die Auflösungsbandbreite entsprechend ihren Messanforderungen anpassen können.Diese Funktion ermöglicht eine feine Frequenz-Auflösung für eine detaillierte Spektralanalyse.

• Dynamischer Bereich: Der Spektrumanalysator bietet einen hohen dynamischen Bereich, so dass er sowohl schwache als auch starke Signale genau erfassen und analysieren kann.Diese Fähigkeit ist für die Erkennung und Charakterisierung von Signalen in verschiedenen Umgebungen unerlässlich.

• Empfindlichkeit: Er bietet eine ausgezeichnete Empfindlichkeit und ermöglicht die Erfassung und Analyse von Signalen auf niedrigem Niveau mit hoher Genauigkeit.Diese Empfindlichkeit ist für Anwendungen von entscheidender Bedeutung, bei denen die interessierenden Signale schwach sind oder in Lärm verborgen sind..

• Messgeschwindigkeit: Der E4448A ist bekannt für seine schnelle Messgeschwindigkeit, die es Benutzern ermöglicht, Signale schnell in Echtzeit zu erfassen und zu analysieren.Diese schnelle Messfähigkeit ist für Anwendungen von Vorteil, die eine schnelle Signalanalyse und Fehlerbehebung erfordern.

• Anzeige und Benutzeroberfläche: Es verfügt über ein hochauflösendes Display und eine intuitive Benutzeroberfläche, die es Benutzern erleichtert, in Menüs zu navigieren, Einstellungen zu konfigurieren und Messergebnisse zu interpretieren.Die benutzerfreundliche Schnittstelle verbessert die Produktivität und reduziert die Lernkurve für neue Benutzer.

• Erweiterte Analysefähigkeiten: Der Spektrumanalysator kann fortgeschrittene Analysefunktionen wie Kanalleistung, Nebenkanalleistung (ACPR), genutzte Bandbreite (OBW) und Phasengeräuschmessungen umfassen.Diese Fähigkeiten ermöglichen eine eingehende Signalcharakterisierung und Modulationsanalyse..

• Fernbedienung und Anbindung: Es unterstützt die Fernbedienung über verschiedene Schnittstellen wie LAN (Local Area Network), USB (Universal Serial Bus) und GPIB (General Purpose Interface Bus).Diese Fernbedienung ermöglicht eine einfache Integration in automatisierte Prüfsysteme und Fernbedienung.

• Optionen und Zubehör: Der E4448A kann eine Reihe von Optionen und Zubehör zur Erweiterung seiner Funktionalität anbieten, z. B. Vorverstärker, Trackinggeneratoren und Softwarepakete für spezifische Messanwendungen.

Insgesamt ist der Keysight Agilent E4448A-Spektrumanalysator ein vielseitiges und leistungsstarkes Instrument, das für eine Vielzahl von RF- und Mikrowellenmessungsaufgaben geeignet ist, einschließlich Forschung, Entwicklung,Herstellung, und Wartung in Branchen wie Telekommunikation, Luft- und Raumfahrt, Verteidigung und drahtlose Kommunikation.

Migration von PSA zu PXA:

Der PXA N9030A, der hochleistungsfähige Signalanalysator der nächsten Generation von Agilent, verbindet die technische Exzellenz des PSA mit modernsten Technologien.Damit ist es ein logischer Form-Fit-Funktionsersatz für den PSADer neue PXA N9030A bietet eine höhere Leistung, eine größere Analysebandbreite und eine leistungsstärkere Konnektivität.


Leistung

• Absolute Amplitudengenauigkeit von +/- 0,19 dB
• -154 dBm angezeigter durchschnittlicher Geräuschpegel (DANL)
• -118 dBc/Hz Phasengeräusche bei 10 kHz Verschiebung
• 81 dB W-CDMA ACLR-Dynamikbereich

Analysebandbreite

• 10 MHz Analysebandbreite (Option B7J für den Grundmodus)
• Optional 40 oder 80 MHz Analysebandbreite zur Erfassung und Messung komplexer Signale.
• -78 dB (nominale) Intermodulation dritter Ordnung für 40 oder 80 MHz Analysebandbreite
• bis zu 300 MHz Analysebandbreite für kalibrierte VSA-Messungen

Flexibilität

• Flexible Plattform mit 16 optionalen, einfach zu bedienenden integrierten Messpersonen und Hardwareoptionen
• Die PowerSuite-Leistungsmessungen mit einer Taste von Agilent sind standardmäßig enthalten

Liste der Optionen
