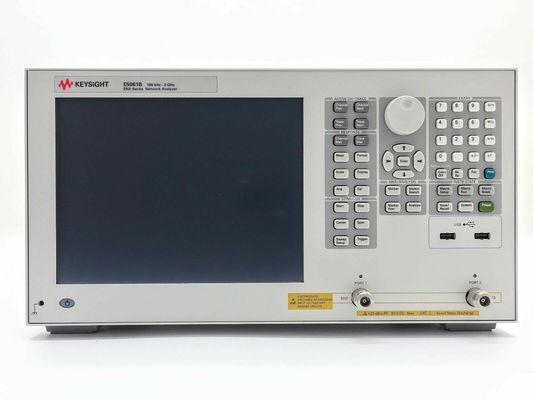

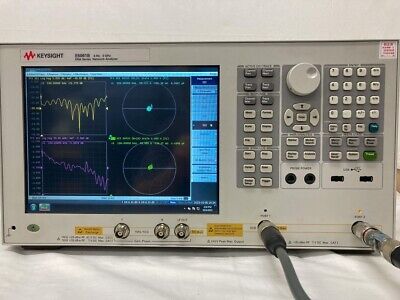

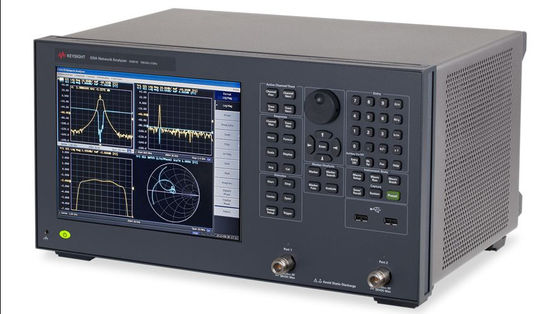

Keysight E5061B ENA Vetor-Netzwerk-Analysator, 3 GHz

Beschreibung von Keysight E5061B

ENA-Vektornetzanalysator

Der Keysight Technologies, Inc. E5061B ist die neueste Ergänzung zum branchenüblichen Netzwerk-Analysator der ENA-Serie.Der Keysight E5061B 3I5 Network Analyzer kann auf eine Vielzahl von elektronischen Komponenten und Schaltkreismessungen von niedrigen bis hohen Frequenzen angewendet werden.Dies macht die E5061B vielseitig genug, um in einer ganzen Reihe von Bereichen einschließlich drahtloser Kommunikation verwendet werden, Luft- und Raumfahrt und Verteidigung, Computer, Medizin, Automobil und CATV.

Schlüsselsicht ENA-VektornetzanalysatorE5061B Wesentliche Merkmale

Quelle
Frequenzbereich: 5 Hz bis 3 GHz
Auflösung:1mHz
Stabilität der Quelle: ± 7 ppm (5 bis 40 °C)
CW-Genauigkeit: ± 1 ppm ± 1 mHz

Niveaugenauigkeit

(Option 3L3/3L4/3L5)
± 0,8 dB (bei 0 dBm, 50 MHz absolut)
± 1,0 dB (bei 5 Hz bis 1,5 GHz, 0 dBm,
im Verhältnis zu 50 MHz)
± 1,5 dB (bei 1,5 GHz bis 3 GHz, 0 dBm,
im Verhältnis zu 50 MHz)

Ebene linearität
(Option 3L3/3L4/3L5)
± 0,75 dB (bei 10 bis 10 dBm, 0 dBm
Referenz)

Leistungsbereich
(Option 3L3/3L4/3L5)
¥45 dBm bis 10 dBm
Auflösung:00,05 dB

Eingabe
Absolute Amplitudengenauigkeit < ± 3 dB
(bei 0 dBm)

Überspannung
(Option 3L3/3L4/3L5)
¥ 85 dB (bei 5 Hz bis 100 Hz)
¥100 dB (bei 100 Hz bis 9 kHz)
¥110 dB (bei 9 k bis 100 kHz)
¥115 dB (bei 100 kHz bis 3 GHz)

Geräuschboden (Option 3L3/3L4/3L5)
Bandbreite von 10 Hz
-90 dBm (100 Hz bis 9 kHz)
-100 dBm (9 kHz bis 100 kHz)
-105 dBm (100 kHz bis 1 MHz)
-110 dBm (1 MHz bis 3 GHz)

E5061B-3L5 + 005 Funktion des Impedanzanalysators

Impedanzparameter:IZI, θz, IYI, θy, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, R, X, G, B

Messmethoden:Port 1 Reflection, Port 2 Reflection, Port 1-2 Serie-thru, Port 1-2 Shunt-thru, Gewinnphase Serie-thru, Gewinnphase Shunt-thru

Gleichwertige Schaltkreisanalyse:3-Komponentenmodell (4 Modelle: A/B/C/D), 4-Komponentenmodell

(1 Modell: E)

Prüffrequenz: 5 Hz bis 500 MHz/1,5 GHz/3 GHz (Port-1 und 2), 5 Hz bis 30 MHz (Testport der Gewinnphase), Auflösung 1 mHz
Stromversorgung der Wechselstromquelle ((Osc-Spiegel): ¢45 bis + 10 dBm (wenn der Quellanschluss mit 50 Ω beendet wird)
Gleichspannungsverzerrung: 0 bis ± 40 V (100 mA max.) 1 mV Auflösung (0 V bis ± 10 V), 4 mV Auflösung
(10 V bis 40 V, -10 V bis -40 V), Gleichspannungsverzerrungsmonitor verfügbar (Spannung oder Strom)

E5061BListe der Optionen
3L5 LF-RF-Netzwerk-Analysator mit Gleichspannungs-Biasquelle, 5 Hz bis 3 GHz
1E5 Zeitbasis mit hoher Stabilität
020 Standarddatenspeicherung
005 Impedanzanalyse für LF-RF-Netzwerk-Analysatoren
