Decken Sie eine breite Palette Ihrer RF-Arbeitslast mit einem einzigen Instrument

Die 96270A kalibriert eine breite Arbeitsbelastung von HF-Kalibriergeräten, einschließlich:

• Spektrumanalysatoren, einschließlich höherfrequenter Modelle
• HF-Leistungssensoren
• Modulationszähler und Analysatoren
• Messempfänger
• Frequenzzähler
• HF-Dämpfer und Komponenten
• Hochfrequenz-Oszilloskope
• ...und noch mehr

Die Metrologie, die mit der Kalibrierung dieser Gegenstände verbunden ist, wird einfacher, da weniger Fehlerquellen und Unsicherheitsbeiträge zu berücksichtigen sind als bei herkömmlichen HF-Kalibrierungssystemen.

Vermeiden Sie umfangreiche Messungen und Berechnungen mit Selbstcharakterisierung

Der 96270A kann “selbstcharakterisieren” oder seine Ausgabe profilieren, um Verluste und Dämpfung von Systemkomponenten wie Kabeln, Dämpfern, Splittern und Steckverbinder zu berücksichtigen,Wirksam erstellt eine Signalreferenzebene direkt an der Verbindung zum UUT-EingangDieses Frequenz-/Amplitudenkorrekturprofil wird in einem 96270A-Speicher gespeichert, der bis zu 30 Profile für verschiedene Ausgangs- und Verbindungskonfigurationen speichern kann.Die 96270A wendet die Ebene Korrekturdaten automatisch an und liefert die Benutzersignalebeneinstellung genau an der Referenzebene an der UUT-Eingabe erstelltDas bedeutet, dass Sie Zeit sparen, da Sie für jede Komponente des Signalübertragungssystems keine Korrekturfaktoren messen, berechnen und anwenden müssen.

Reduzieren Sie die Kosten Ihres HF-Kalibrierungssystems um die Hälfte

Als zentrales Instrument in einem Hochleistungs-HF-Spektrumanalysator-Kalibriersystem kann der 96270A Ihre Kosten um die Hälfte oder sogar mehr senken.Der 96270A ersetzt alle diese Teile eines “typischen “ HF-Kalibrierungssystems:

Bis zu fünf Signalquellen (von Audio-/Funktionsgeneratoren bis hin zu HF- und Mikrowellensignalgeneratoren und Niedrigphasenlärmquellen)

• Leistungsmessgeräte
• Leistungssensoren
• Schrittdämpfer
• Filter
• Klammern
• Koppler
• 300 MHz Frequenzzähler

Der 96270A reduziert nicht nur die anfänglichen Kosten und die Zeit für den Kauf, die Installation und die Konfiguration von Komponenten des HF-Systems, sondern auch die Kosten für die Wartung und Kalibrierung der gesamten Ausrüstung.Für viele Modelle von Spektrumanalysatoren, die unter 27 GHz arbeiten, sowie für die meisten Leistungssensoren, benötigen Sie nur eine 96270A, um die gesamte Kalibrierung durchzuführen.

Der 96270A ist auch leichter zu transportieren als ein schweres Regal mit Ausrüstung und Zubehör, was ihn zur optimalen Lösung für die Kalibrierung vor Ort macht.

für die RF-Kalibrierung ausgelegt

Viele HF-Kalibrierungssysteme sind mit einer Mischung aus Allzwecksignalgeneratoren, Leistungssensoren und anderen nicht kalibrierungsspezifischen Instrumenten montiert.speziell für die HF-Kalibrierung ausgelegtDie Benutzeroberfläche ist so konzipiert, dass die Prozesse für die Kalibrierung von Elementen wie Spektrumanalysatoren, HF-Levelzählern und Empfängern vereinfacht werden.relative und UUT/DUT Fehlerlesemodi ermöglichen Ihnen, genau und effizient zu arbeitenSie werden die Leistung und Toleranzen der zu prüfenden Einheiten leichter als je zuvor ermitteln können.

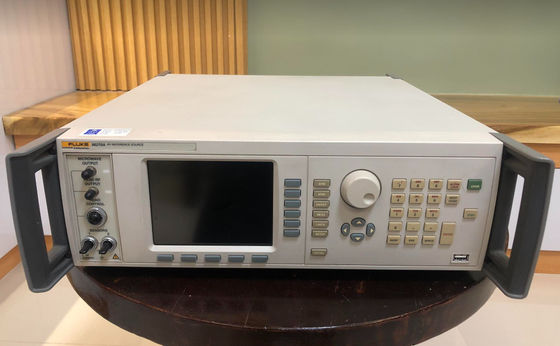

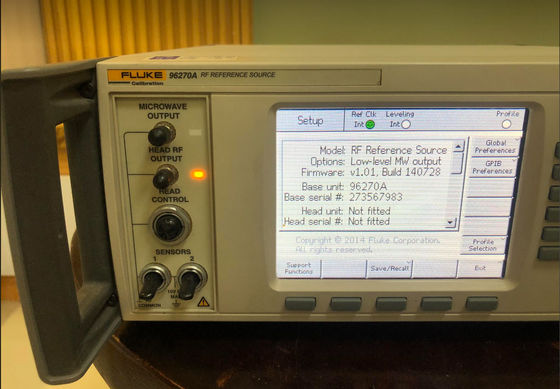

Die 96270A Frontplatte ist mit speziellen Funktionstasten, kontextsensitiven Softtasten und einem hellen, leicht lesbaren Farbbildschirm ausgestattet, die Leistungsniveaus (Watt oder dBm),Spannung (RMS oder Spitze zu Spitze) unter Verwendung vertrauter Multiplikatoren und Exponentenformen. Sie können leicht zwischen Spannung, Leistung und dBm Einheiten wechseln, ohne eingegebene Werte oder Genauigkeit zu verlieren.Einfach das Drehrad drehen und der UUT-Fehler wird direkt in dB angezeigt, ppm oder Prozent.

Das Einfache.Die kalibrierungsorientierte Benutzeroberfläche erleichtert auch die Fehlerbehebung, wenn Sie bei einem manuellen oder automatisierten Kalibrierungsverfahren auf ein unerwartetes Ergebnis oder einen Zustand außerhalb der zulässigen Grenzen stoßen.

Sneueste Phase-Lärmleistung

mit einem geringen Phasengeräusch, optimiert für niedrige und hohe Versetzungsfrequenzen, und Spezifikationen von 1 Hz bis 10 MHz Versetzungsfrequenzen,Die 96270A bietet außergewöhnliche Phasenlärmleistung, die über die für die heutigen Hochleistungsarbeitslasten erforderlichen Leistungen hinausgeht..

Statt sich nur auf die konservativeren garantierten Spezifikationen zu verlassen, verfügen die Anwender über tatsächliche Leistungsdaten für ihr Gerät.

Kalibriert als System zur Sicherstellung der Leistung des Systems

Der 96270A-Mainframe und der Nivellierungskopf sind zusammen als komplettes System kalibriert, um die Gesamtleistung des Systems zu gewährleisten.Jedes 96270A-Gerät ist mit einem umfassenden ISO 17025-konformen Kalibrierzertifikat mit Daten für alle Schlüsselparameter versehen.Sie können sicher sein, dass Ihr 96270A nachvollziehbar ist.Außerdem wird die HF-Metrologie und die Unsicherheitsanalyse viel einfacher und schneller.Für die 96270A und die 50 und 75-Ohm-Kopfköpfe ist eine akkreditierte Zertifizierung verfügbar.
