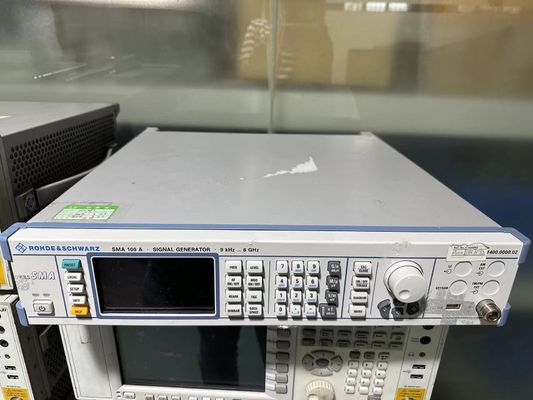

Rohde und Schwarz SMA100A RF-Analogsignalgenerator 9 kHz bis 6 GHz Mikrowellensignalgenerator

Beschreibung von Rohde und Schwarz SMA100A

SMA100A erfüllt diese Kriterien perfekt und ist damit ein Analoggenerator der Premiumklasse, der aufgrund seiner herausragenden Eigenschaften neue Maßstäbe setzt.SMA100A kombiniert überlegene Signalqualität mit sehr hoher EinstellgeschwindigkeitDer SMA-100A ist für die Entwicklung, die Produktion, den Service oder die Wartung ideal.Es kann CW-Signale sowie alle gängigen Arten der analogen Modulation (AM) erzeugen., FM, jM, Pulsmodulation). Ausgezeichnete Spezifikationen und ein breites Modulationsspektrum sind die charakteristischen Merkmale des SMA100A.eine Option mit einem Clock-Synthesizer mit niedrigem Jitter liefert unterschiedliche Clocksignale von bis zu 1.5 GHz unabhängig von der HF-Frequenz. Damit eignet sich der SMA100A für eine Vielzahl von Anwendungen, von der Verwendung in Phasengeräuschprüfsystemen bis hin zu Prüfungen auf gemischten Signal-ICs.Ausgezeichnete Signalqualität

• Sehr niedriges SSB-Phasenlärm von typisch 135 dBc (20 kHz Trägerverschiebung, f = 1 GHz, 1 Hz Messbandbreite), typisch 140 dBc mit dem erweiterten Phasenlärm
• Leistungsoption (R&S SMA-B22)
• Breitbandgeräusche von Typ 160 dBc (>10 MHz Trägerverschiebung, f = 1 GHz, Messbandbreite 1 Hz)
• Nichtharmonische Geräte des Typs ¥100 dBc (>10 kHz Trägerverschiebung, f < 1500 MHz, mit der Option R&S SMA-B22)

Eigenschaften:

Ausgezeichnete Signalqualität

Sehr niedriges SSB-Phasenlärm von typisch 134 dBc (20 kHz Trägerverschiebung, f = 1 GHz, 1 Hz Messbandbreite), typisch 141 dBc mit der Option der verbesserten Phasenlärmleistung von R&S®SMA-B22

Breitbandgeräusche von ¥162 dBc (meas.) bei Trägerverschiebung > 40 MHz, f = 1 GHz, Niveau = 9 dBm, Messbandbreite von 1 Hz

Nichtharmonische Geräusche < 96 dBc (Trägerverschiebung > 10 kHz, f < 750 MHz, mit der Option R&S®SMA-B22)

Referenzoszillator mit hoher Stabilität als Standard

Sehr niedriges Phasengeräusch bei niedrigen Frequenzen aufgrund der internen Aufteilung des Grundfrequenzbereichs (750 MHz bis 1500 MHz) bis 6,6 MHz

Liste der Optionen
