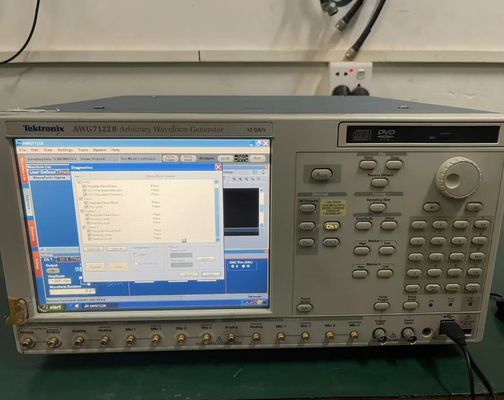

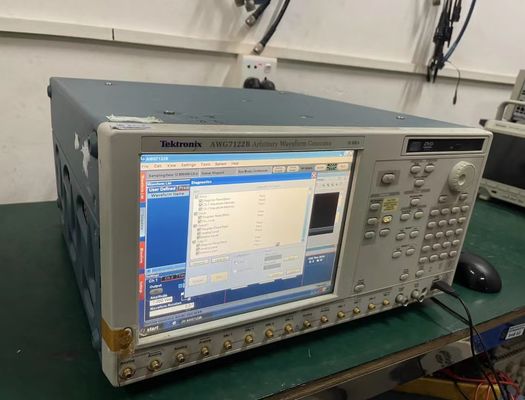

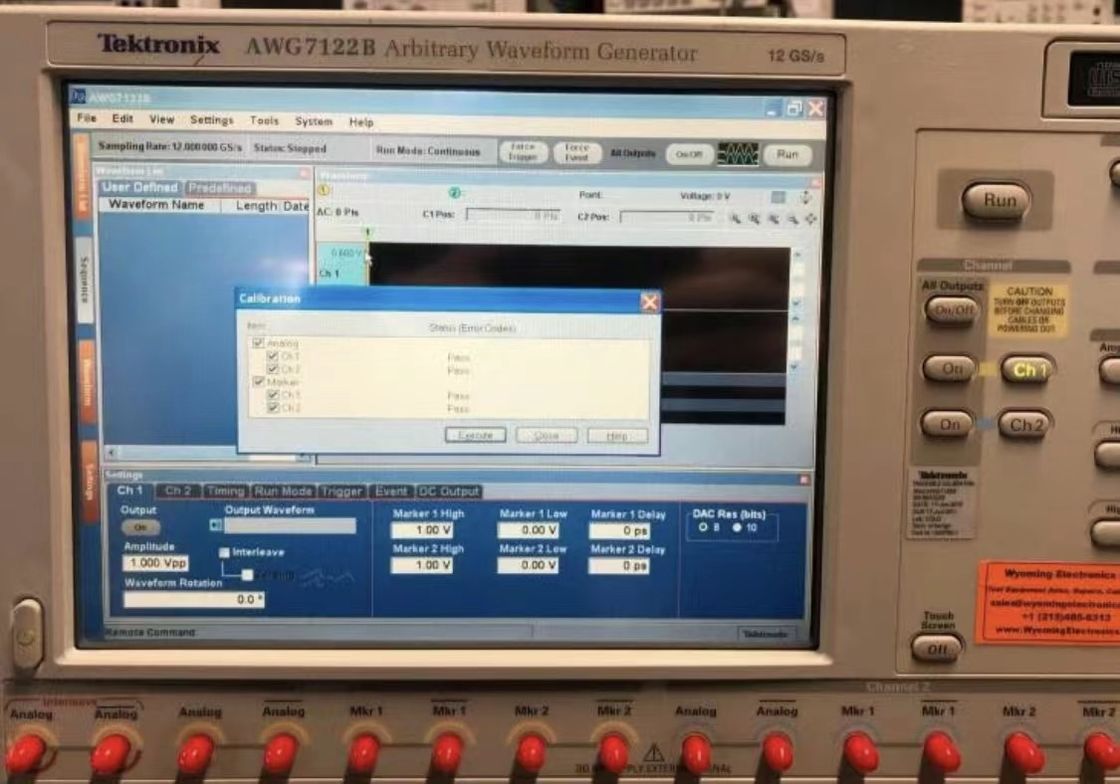

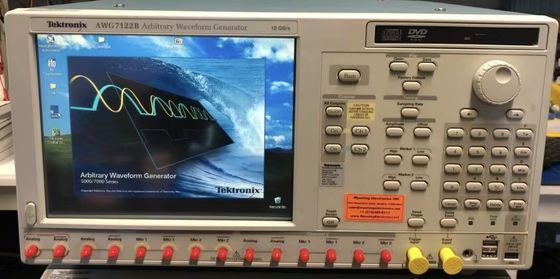

Der Tektronix AWG7122B willkürliche Wellenform-Generator liefert eine einzigartige Kombination von überlegenem Signalstimulus, unvergleichlicher Probenrate, Bandbreite und kompromissloser Benutzerfreundlichkeit.Dies bietet die beste Lösung der Branche für die anspruchsvollen Signalstimulusprobleme, mit denen sich dieDie direkte Synthese-Signalgenerierung ermöglicht eine Vielzahl von Signal-Ausgängen, darunter mehrstufige, vor-/nachdrückliche, jitter (Rj, Pj, ISI),DCD), SSC und Wander-Elemente.

Der Tektronix AWG7122B willkürliche Wellenform-Generator stellt einen hochmodernen Maßstab in Leistung, Probenrate, Signaltreue und Zeitlösung dar.oder replizieren entweder idealDie AWG7122B AWG, mit bis zu 24 GS/s (optional) oder 12 GS/s (standard) und 10-Bit-Vertikal-Auflösung,bietet die branchenweit beste Signalstimulus-Lösung für immer größere MessproblemeDies ermöglicht die einfache Erzeugung sehr komplexer Signale, einschließlich der vollständigen Kontrolle der Signalleigenschaften.

Zu den Spezifikationen und Eigenschaften des Tektronix AWG7122B Willkürwellenformgenerators gehören:

• Breitband-RF/MW-Modulationsbandbreite
• Erzeugt komplexe Breitbandsignale über einen Frequenzbereich von bis zu 9,6 GHz
• Erzeugt Modulationsbandbreiten von bis zu 3,5 GHz (1 dB)
• Sequenzierung und Nachfolge von Wellenformen
• Ermöglicht die Schaffung unendlicher Wellenläufe, Sprünge und bedingte Zweige
• Verbesserung der Fähigkeit, das Signalverhalten der realen Welt nachzuahmen
• Dynamische Sprungfähigkeit
• Ermöglicht die Schaffung komplexer Wellenformen, die auf veränderte äußere Umgebungen reagieren
• Vertikale Auflösung bis 10 Bit verfügbar
• Erzeugen Sie Signale bis zu 1 GHz Breite mit 54 dBc SFDR
• Tiefes Gedächtnis
• Ermöglicht die Erstellung von langen, komplexen Wellenformsequenzen

• 12 GS/s (24 GS/s) und 6 GS/s Modelle
• 9.6 GHz Wirkungsfrequenz-Ausgang
• 1 oder 2 willkürliche Wellenform-Ausgänge
• Genaues Timing mit nur 20 psp-p Total Jitter (bei 10-12 BER, typisch)
• 35 ps Tr/Tf (20% bis 80%)
• ±100 ps Reichweite (1 ps Auflösung) Interkanal-Skiw-Steuerung
• 2 oder 4 Marker-Ausgänge auf Variablenebene
• Genaues Timing mit nur 30 psp-p Total Jitter (bei 10-12 BER, typisch)
• 45 ps Tr/Tf (20% bis 80%)
• Bis zu 300 ps Reichweite (1 ps Auflösung) Verzögerungssteuerung
• Vertikale Auflösung bis 10 Bit Erhältlich: 10 Bit (ohne Marker-Ausgabe) oder 8 Bit (mit zwei Marker-Ausgängen)
• Bis zu 64M (64,800,000) Punkteaufzeichnungslänge liefert längere Datenströme
• Bis zu 100 fs Auflösung Grenze Timing Shift Control
• 16,000 Schrittsequenzierung erzeugt unendliche Wellenformschleifen, Sprünge und bedingte Zweige
• Echtzeit-Sequenzierung erzeugt unendliche Wellenformschleifen, Sprünge und
• Bedingte Zweigstellen
• Intuitive Benutzeroberfläche verkürzt Testzeit
• Integrierter PC unterstützt Netzwerkintegration und bietet eingebaute DVD, herausnehmbare Festplatte, LAN und USB-Ports

Anwendungen:

• Hochgeschwindigkeits-Serienkommunikation
• Bis zu 12 Gb/s Datenrate als binäre Datenquelle (2x Oversampling, Interleaved)
• Bis zu 8 Gb/s Datenrate als universelle direkte Synthesequelle (3x Oversampling, interleaved)
• 64M Punkt (Standard) und 128M Punkt (Optional) Speicherrekordlänge ermöglicht die Erzeugung längerer Wellenformen
• Bereitstellung von Profil-Mehrstufensignalen, um die Zeitprüfung (Jitter) ohne externe Stromkombinatoren zu ermöglichen
• Breitbandfrequenz für Kommunikations- und Verteidigungselektronik
• Breitbandmodulierte willkürliche direkte HF-Ausgabe bis 9,6 GHz
• Ultrabreitband (UWB) IQ/IF Signalgeneration mit 2-Kanal, 12 GS/s und 10-Bit-Auflösung
• Direkte HF-Generation aller WiMedia-Bandgruppen (BG1 bis BG6)
• Festplattenlaufwerk (magnetisch/optisch) Lesen/Schreiben:
• Bis zu 6 Gb/s Datenrate (2 Punkte/Zelle) oder 42 ps Timing-Auflösung
• Konstruktion und Prüfung für gemischte Signale:
• 2-kanal-Analog- und 4-kanal-Marker-Ausgänge
• Hochgeschwindigkeitsdaten/Puls- und Taktquelle mit geringer Jitterfrequenz
• Real, ideal oder verzerrtes Signal erzeugen - einschließlich aller Störungen, Anomalien und Beeinträchtigungen
• Wiedergabe von Signalen, die mit dem Oszilloskop erfasst wurden, einschließlich Verbesserungen wie das Hinzufügen von Predistortionseffekten
• Wellenformvektoren, die aus Tools von Drittanbietern wie MathCAD, MATLAB, Excel und anderen importiert wurden
