• Zusätzliche CAT/VNA-basierte Merkmale:S-Parameter für gemischte Modus

• Anwendungen:AM/FM Tune und Listen

Kabel- und Antennenanalyse

Messung der Feldstärke

SCPI-Code-Kompatibilität

Spektrogramm

Stimulusreaktion

89600 VSA-Software

Über-the-Air LTE FDD und 5GTF

5G NR

• Bandbreitenoptionen:10 MHz/40 MHz/120 MHz

•  Kabel- und Antennenanalysator:Ja - Standard

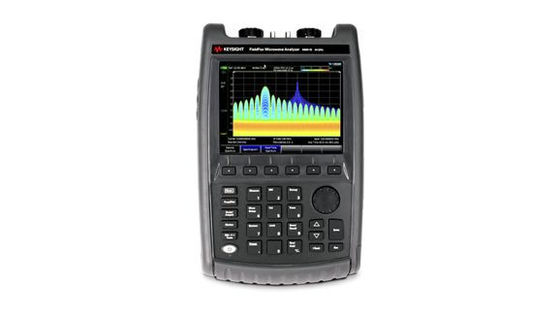

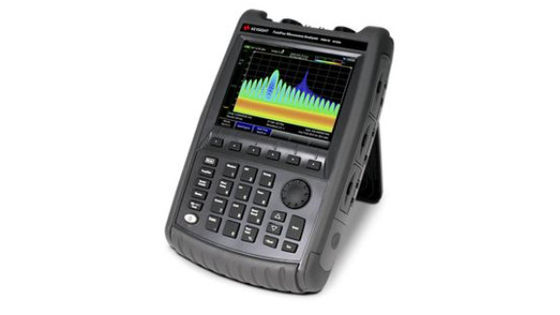

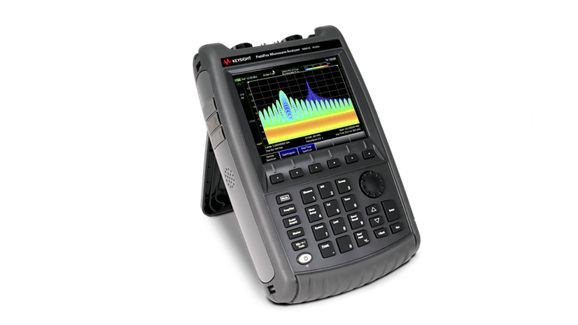

• Formfaktor:Handheld

• Typ des Geräts:Kombinationsanalysator

• Höchstfrequenz:44 GHz

• Messfunktionen:Netzwerkanalyse/Signalanalyse/Kabel- und Antennenprüfer/Echtzeit-Spektrumanalyse

• Anzahl der eingebauten Häfen:2

• Gesamtamplitude Genauigkeit: +/- 0,2 dB

• Phasenlärm @ 1 GHz (1 MHz Versatz):125 dBc/Hz

• Phasenlärm @1 GHz (30 kHz Versatz): -114 dBc/Hz

• SA Startfrequenz:5 kHz

• Freie dynamische Reichweite von Spur: > 104 dB

• Standarddämpferstufe: 5 dB

• Dynamischer Bereich des Systems: > 105 dB

• Spurenlärm:00,001 dB

• Vektornetzanalysator:Ja - optional

• Zusätzliche auf SA basierende Merkmale:Echtzeit-Spektrumanalyse

  Messungen der Geräuschwerte

  Über-die-Luft-Messungen

  Eingebettete Leistungsmesser

  Erweiterte Reichweitenübertragungsanalyse (ERTA)

• Bandbreite: 120 MHz

• Bestgeschwindigkeit bei 1001 Punkt, 1 Sweep:196 μs/pt

• DANL @1 GHz: -163 dBm

• Frequenzbereich:DC bis 44 GHz

• Maximale Analysebandbreite:120 MHz

• Maximale Bandbreite in Echtzeit:120 MHz

• Mindestfrequenz: 300 kHz

• Ausgangsleistung: bis zu 7 dBm

• Gesamtamplitude Genauigkeit: +/- 0,2 dB

• Phase-Rauschen @1 GHz (10 kHz Versatz): -114 dBc/Hz

• Leistungsmessung mit USB-Sensor:Frequenzverschiebung CW oder Swept-FrequenzHF-Pulstest mit Spitzensensor

• Spektrumanalysator:Ja - Optional

• Standardbereich des Dämpfers:40 dB

• Standarddämpferstufe: 5 dB

• TOI @ 1 GHz (Abschluss der dritten Ordnung):+ 5,1 dBm

• Typ:Vektornetzanalysator

  Kabel- und Antennenanalysator

  Spektrumanalysator
