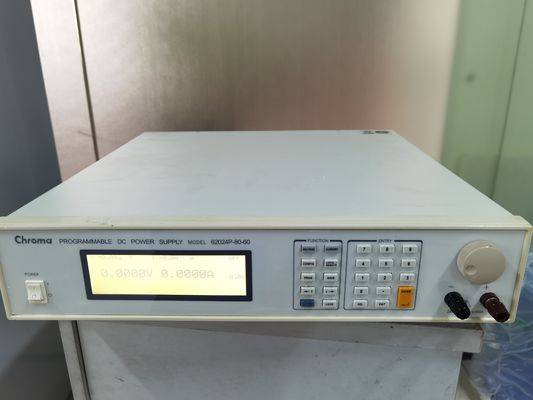

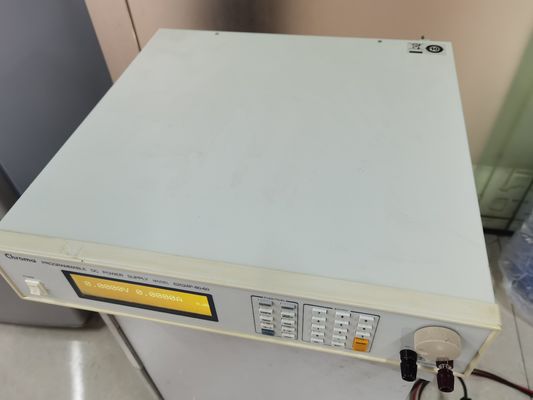

CHROMA 62024P-80-60 Programmierbare Gleichspannungsquelle 80VDC/60A/2400W zur ATE-Integration und -Prüfung

Chroma’s neue programmierbare DC-Netzteile der Serie 62000P bieten viele einzigartige Vorteile für die ATE-Integration und -Prüfung. Zu diesen Vorteilen gehören ein Konstantleistungs-Betriebsbereich, präzise Rückmessung von Ausgangsstrom und -spannung, Ausgangstriggersignale sowie die Fähigkeit, komplexe DC-Transienten-Wellenformen zu erzeugen, um das Verhalten von Geräten bei Spitzen, Abfällen und anderen Spannungsabweichungen zu testen. Die 62000P wurde für die automatisierte Prüfung von DC-DC-Wandlern und ähnlichen Produkten entwickelt und setzt einen neuen Standard für hochpräzise programmierbare DC-Netzteile.

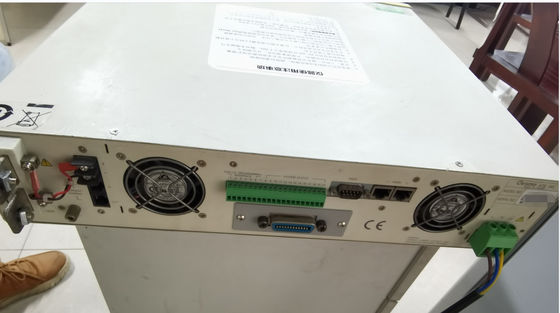

Die Serie 62000P umfasst 12 verschiedene Modelle im Bereich von 600W bis 5000W, bis zu 120A und bis zu 600V. Aufgrund ihres Konstantleistungs-Betriebsbereichs kann ein einziges Gerät sowohl hohe Spannung/niedrigen Strom ALS AUCH niedrige Spannung/hohen Strom liefern, wodurch die Anzahl der in typischen ATE-Anwendungen benötigten Netzteile reduziert wird. Die Serie 62000P umfasst auch eine 16-Bit-Rückmessfunktion für genaue Spannungs- und Strommessungen. Dies bedeutet, dass Systeme keine komplexen Shunts/Multiplexer mehr benötigen, um genaue Messungen der Eingangsparameter des Prüflings durchzuführen. Die Geräte enthalten auch E/A-Ports, die 8-Bit-TTLs, DC-ON, Fehlersignale und Remote-Inhibit sowie ein Ausgangstriggersignal für Systemzeitmessungen bereitstellen.

Eine weitere einzigartige Fähigkeit der Netzteile der Serie 62000P ist ihre Fähigkeit, komplexe DC-Transienten-Wellenformen zu erzeugen. Diese Fähigkeit ermöglicht es, Geräte auf DC-Spannungsabfälle, Spitzen und andere Spannungsänderungen zu testen, was sie zu einer idealen Wahl für die Prüfung von Bordgeräten, Wechselrichterprüfungen und anderen Geräten macht, die Spannungsunterbrechungen erfahren werden. Zu den Anwendungen gehören DC/DC-Wandler und Wechselrichter-Spannungsabfalltests, Simulation von Motorstarts, automatisches Batterieladen, Lebenszyklusprüfungen von Elektronikprodukten usw.

Differenzierungsmerkmale

• Konstantleistungsbereich bedeutet, dass ein Netzteil von uns normalerweise 2 oder 3 Geräte anderer Marken ersetzen kann
• Fähigkeit, Transienten-Wellenformen für Tests nach Industriestandards für Bord-, Schiffs-, Automobilanwendungen usw. zu generieren
• Hohe Genauigkeit der Rückmessung bedeutet, dass Effizienzmessungen direkt von der DC-Quelle aus durchgeführt werden können, anstatt externe Shunts und DMMs zu verwenden
• Ausgangstriggersignale ermöglichen die Auslösung von Oszilloskopen und anderen Geräten für Zeitmessungen
• Verfügbare Softpanels

Großer Betriebsbereich mit konstanter Leistung

Die programmierbaren DC-Netzteile der Serie 62000P bieten einen großen Betriebsbereich. Zum Beispiel ist die Ausgangsspezifikation für die 62012P-80-60 1200W/80V/60A, was eine flexible Bedienung in verschiedenen Kombinationen ermöglicht, wie in der Abbildung rechts gezeigt. Herkömmliche Netzteile liefern bei allen Ausgangsspannungen den gleichen Nennstrom, jedoch liefert das 62000P DC-Netzteil bei niedrigeren Ausgangsspannungen einen höheren Strom. Dies bedeutet, dass sowohl UUTs mit niedriger Spannung/hohem Strom als auch UUTs mit hoher Spannung/niedrigem Strom mit einem einzigen Netzteil getestet werden können, wodurch die Notwendigkeit mehrerer Netzteile entfällt.

Master/Slave Parallel- und Serienschaltung

Wenn hohe Leistung benötigt wird, ist es üblich, zwei oder mehr Netzteile parallel oder in Reihe zu schalten. Die DC-Netzteile der Serie 62000P verfügen über einen intelligenten Master/Slave-Steuermodus, der die Serien-/Parallelbetrieb schnell und einfach macht. In diesem Modus skaliert der Master Werte und lädt Daten auf Slave-Einheiten herunter, sodass die Programmierung einfach ist und die Stromaufteilung automatisch erfolgt.

Anwendungen für Programmiersequenzen

Das DC-Netzteil der Serie 62000P ermöglicht 100 benutzerdefinierte programmierbare Sequenzen mit Zeiteinstellungen von 5 ms bis 15000 s, Spannungs-/Stromanstiegsratenregelung und 8-Bit-TTL-Ausgang für automatisierte Testanwendungen. Zu den Anwendungen gehören DC/DC-Wandler und Wechselrichter-Spannungsabfalltests, Simulation von Motorstarts, automatisches Batterieladen, Lebenszyklusprüfungen von Produkten und Tests von Avioniksystemen.
