| Markenbezeichnung: | ADVANTEST |
| Modellnummer: | Q8383 |
| MOQ: | 1 Satz |
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T |
Zusätzliche Eigenschaften:
Spektralwerte
Niveau
| Empfindlichkeit: | 1200 bis 1650 Nanometer -92 das dBm; 550 bis 1750 Nanometer -55 das dBm |
| Max. Eingangspegel: | dBm +20 |
| Maßgenauigkeit: | DB ±0.4 |
| Polarisationsabhängigkeit: | DB ±0.05 |
| Linearitäten: | ±0.05 dB/-10 zu dBm -50 |
| Dynamikwerte: | DB 55 an ±0.5 Nanometer; DB 65 an ±1 Nanometer |
| Skala: | 0,2 bis 10 dB/division, 1/2/5 Schritte, linear |
| Impulslicht: | im Impulsmodus oder mit externem Auslöser, Impuls >10 ns; Max Hold-Modus |
Verarbeitung
Schnittstellen
Allgemeine Daten

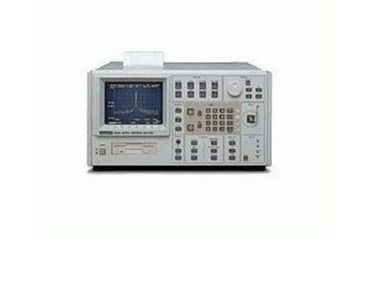

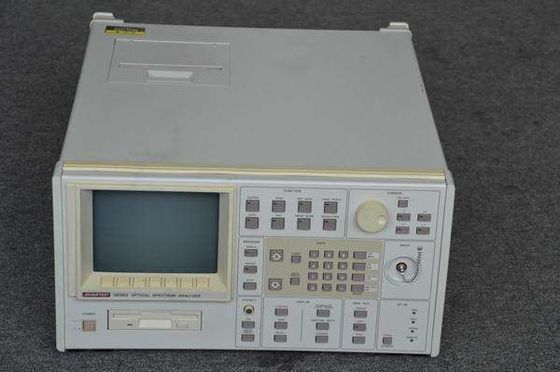

Das Advantest Q8383 ist ein hochwertiger Spektrumanalysator mit Zweilagenmonochromator und extrem - niedrige Polarisationsabhängigkeit. Dank eine spezielle Methode verwendeten, ein Wert von DB ±0.05 können garantiert werden, der typische Wert ist so niedrig wie 0,02 DB.
Zusammen mit der hohen Genauigkeit der Entschließungsbandbreite, kann das Q8383 verwendet werden, um genaue Leistungsmessungen durchzuführen.
Alle diese Eigenschaften stellen das Q8383 ein ideales Messgerät für erbiumdoped Faserverstärker her (EDFA). Eine spezielle Maßfunktion erlaubt Bestimmung des Rauschmaßes, des Gewinnes und der spontanen Emission durch einfachen Vergleich des Signals am Verstärkerinput mit dem Signal am Verstärkerertrag. Alle diese Eigenschaften sind selbstverständlich auch vom großen Vorteil für das Maß von Laserdioden, LED und andere Lichtquellen. Eine Kurvenanpassungsfunktion zeigt direkt die Electroluminescenceeigenschaft, indem sie eine Gaußsche Verteilung in das Emissionsspektrum passt. Dieses ist eine wertvolle Hilfe im Maß von Erbium lackierten Faserverstärkern (EDFA) und von LDs. Spezielle Funktionen für pulsiertes Licht erlauben Maße von Faserringen und von Solitonkraftübertragungssystemen. Das interne oder externe Auslösen ist möglich.
Die Maßzeit ist 0,8 an zweiter Stelle für eine Spanne von 200 Nanometer und schwankt als Funktion der Spanne. Die höchste Empfindlichkeit wird für Breitbandquellen mit einer Entschließung von 5 Nanometer erreicht, während Schmalbandquellen (Laser) zum Geräuschpegel sogar mit schmaler Entschließungsbandbreite zuverlässig unten analysiert werden können. Eine Normalisierungsfunktion in Verbindung mit einer weißen Lichtquelle ermöglicht direkter Messung der Getriebe- und Verlusteigenschaften der optischen Filter und der Fasern.
Zusätzlich zur Verstärkeranalyse, die vielseitigen Anzeigemodi wie überlagerte Anzeige, Vergleich mit Gedächtnisinhalt, Anzeige von zwei verschiedenen Diagrammen (geteilter Bildschirm), Stromzählerfunktion, Gebrauch einiger Markierungen, Normalisierung und direktes Auslesen des Übertragungsverlusts sowie der automatischen Bandbreitenanalyse (z.B. halbwertiges Breitenmaß zu Effektivwert und Umschlagmethode), Kurvenanpassung und viele anderen Eigenschaften Operation des Analysators erleichtern und Analyse über IEC-/IEEEbus vereinfachen.
Das eingebaute Standardlaufwerk wird als Speichermedium benutzt. Die gespeicherten binären Daten können mit einem passenden Programm unter MS-WINDOWS analysiert werden, in Dokumente kopiert werden und gedruckt werden. Der eingebaute Hochgeschwindigkeitsthermal-Drucker versieht eine Hartkopie der Maßergebnisse mit allen Einstellungsparametern innerhalb 8 Sekunden.
|
|
