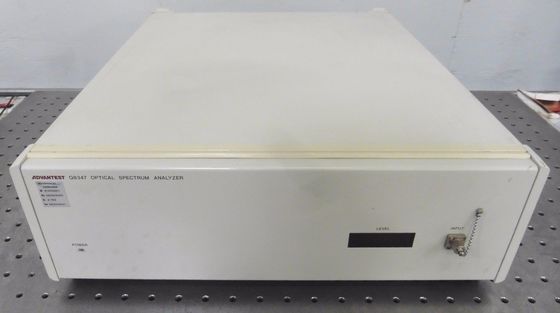

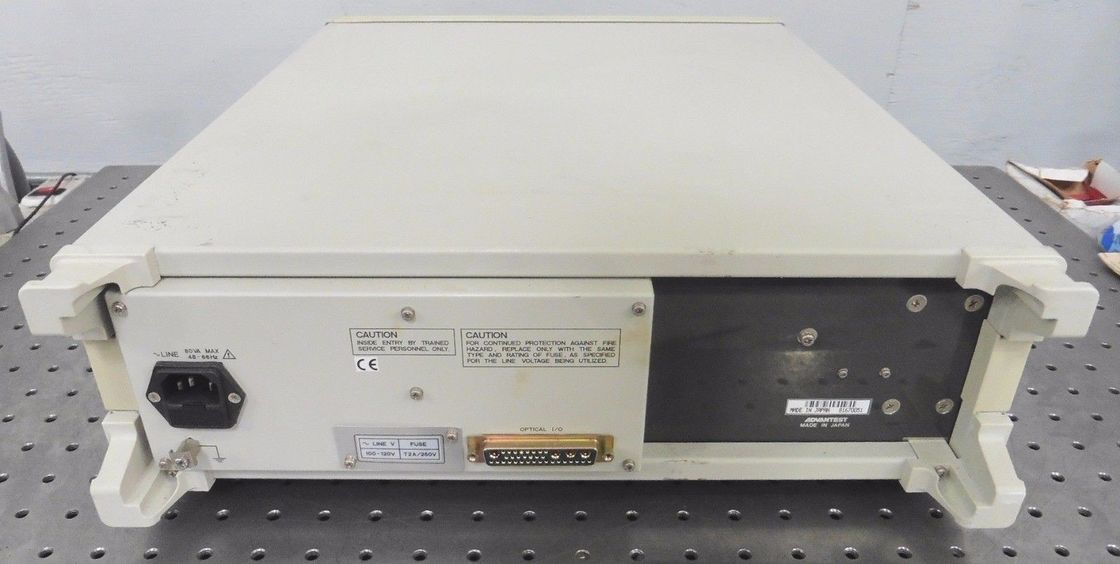

• Der Spektrumanalysator Q8347 erhöhte die Leistung des Spektrumanalysators ein Fourier-Spektrumsystem mit einem Michelson-Interferometer einsetzend. Das Q8347 erzielt Wellenlängenentschließung von 0,01 Nanometer und von Wellenlängengenauigkeit von ±0.01 Nanometer (Entschließung von 1 Gigahertz und von Genauigkeit von Gigahertz ±1 im optischen Frequenzmodus) am 1550 Nanometer Spektrumband. Darüber hinaus ist das Q8347 zu die jede Wellenlänge des optischen Getriebesignals der Wellenlängenabteilungsmehrkanalausrüstung genau messen (Verdrahtungshandbuch) fähig, indem es die Spektren trennt. Es ist für Bewertungseigenschaften von den optischen Schmalbanddurchlauffiltern besonders passend, die für Verdrahtungshandbuch wie AWG-Lehre und Fasergitter benutzt werden. Auch das Q8347 ist für das Analysieren des Gezwitschers von Getriebe LDs und des Solitons stark.

Eigenschaft:

• Speicherfunktion: 16 Schirme (gemessene Daten) mit Schirmen der Batterie-Unterstützung10 (gemessene Bedingungen) mit Batterie-Aushilfsdiskette (MS-DOS-Format 720 MB KB/1.2)
• Anzeige: Die Frequenz, Super erlegen auf, 3-D, Abteilung der Tendenz-Überwachungs-(Energie, Wellenlänge) in 2 Teile, Cursor-Funktion, Corlor-Anzeigen-Kundenbezogenheit, Auflistung
• Eingegebenes Verbindungsstück: FC-Verbindungsstück (interne Faser: PC rieb, GI 50/125)
• Daten Outpu: tGP-IB ausgerüstet als Standard-, direkter Plotter-Ertrag, eingebauter Drucker (Druckgeschwindigkeit: sek 8. oder weniger)

Optische Frequenzdose zeigte an

• Zusätzlich zum allgemeinen WellenlängenAnzeigemodus kann ein gemessenes Spektrum als optische Frequenzen angezeigt werden. Da Licht in den Einheiten von THz direkt gelesen werden kann, ist es für das Messen optischen Verdrahtungshandbuchs und des Gezwitschers von LDs und für das Analysieren des Solitonkraftübertragungssystems nützlich.

Kohärenzanalyse von ±165 Millimeter

• Da das Q8347 einen Michelson-Interferometer benutzt, ist das System zur Ausführung von Kohärenzanalyse fähig. Diese Funktion erlaubt einfache Bewertung der Rauschunterdrückung Leistung von LDs für optische Speicherplatten. Außerdem kann der Anschlag des Interferometers groß erhöht werden, um zu erlauben, dass Analyse in einer Strecke ±165 Millimeter gemacht wird. So kann ausführlichere Analyse Modus, darüber und darunter den herkömmlichen maximalen Höchstzweitenswert (α Wert) sein.

Kurvenanpassungsfunktion

• Das Q8347 versieht Kurvenanpassung mit sech2 und Gaußschen Funktionen. So ist es für Spektralanalyse des Solitonkraftübertragungssystems nützlich.
