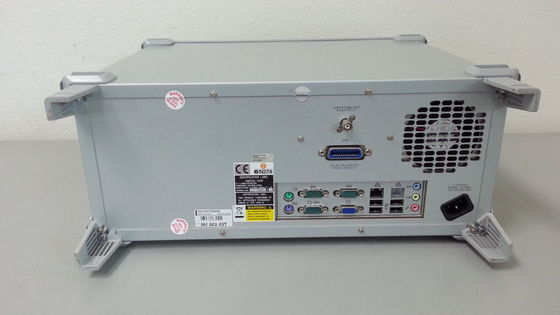

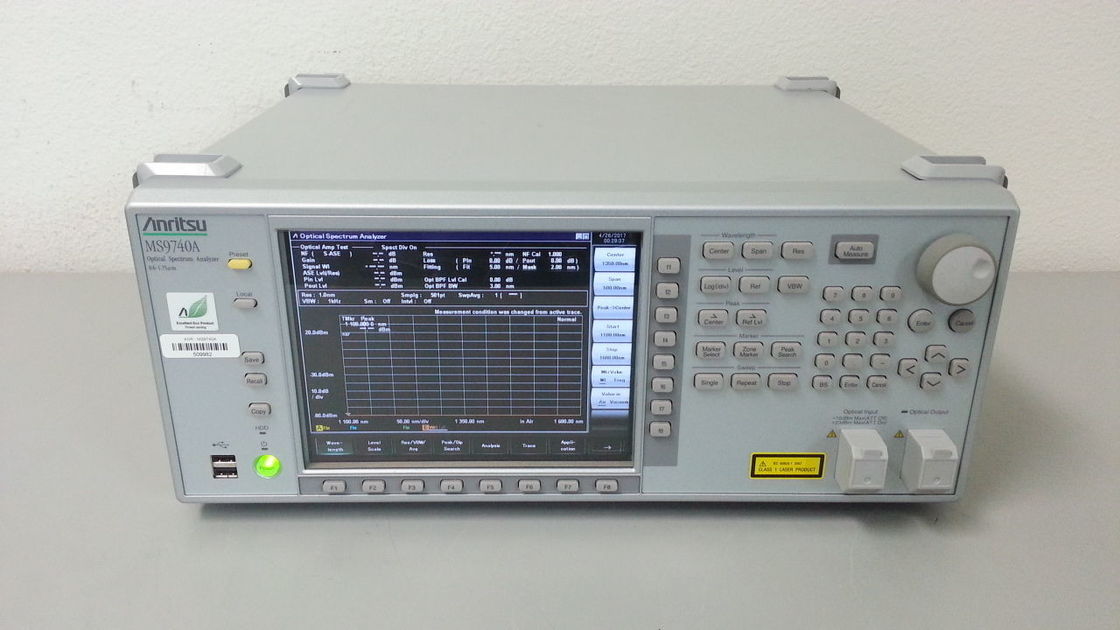

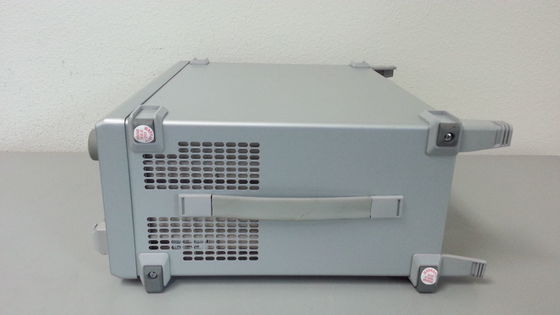

Spektrumanalysator-lange Wellenlänge 600nm-1750nm MS9740A Anritsu

• ANRITSU MS9740A das Anritsu MS9740A ist ein optischer Spektrumanalysator „einteilige Einheit“, der die Leistung und die Funktionen für die Bewertung aller aktiven optischen Geräte, einschließlich SFP-, XFP- und SFP+-Module hat sowie optische Transceivers und optische Quellen VCSEL und DFB. Bewertungsergebnisse, wie Mittelwellenlänge, Niveau, Spektrum, SMSR, OSNR, etc., werden auf einem Schirm angezeigt. Kombination mit einem Bit-Fehler Rate Tester (BERT) stützt Spektralanalyse von optischen Transceiverertrag und VON Verdrahtungshandbuch-Signalen. Der optische Spektrumanalysator MS9740A verringert die Gesamtzeit von Wellenformkehren zu Datenübertragung auf externe Regeleinrichtung und stützt einfache Analyseverfahren (bis 80% faaster als einige konkurrierende Modelle), anbietenden ausgezeichneten Kostenverlauf und bessere Produktivität.

Eigenschaft:

• Spezifikationen für das Anrtisu MS9740A umfassen:
• Anwendbare Glasfaser: 10 µm/125 µm Inspektions-Faser (ITU-T G.652), 50 µm-/125 µmgi-Faser
• Optikstecker: Benutzer austauschbar: FC, SC, ST., LÄRM, LC
• Wellenlängenmessbereich: 600 Nanometer 1750 Nanometer zur Wellenlänge
• Genauigkeit: ±20 P.M. (1520 Nanometer bis 1620 Nanometer, Entschließung: 0,03 bis 0,2 Nanometer) (Spezifikt. gezeigt mit der Wahl 002 installiert) ±100 P.M. (1520 Nanometer bis 1620 Nanometer, Entschließung: 0,5, 1,0 Nanometer) (Spezifikt., die mit Wahl 002 gezeigt wurden, installierten), Entschließung einstellend: 0,03, 0,05, 0,07, 0,1, 0,2, 0,5, 1,0 Nanometer (RBW: optischer Filter DBs 3: Übertragungsbandbreite)
• Maximale Eingangsleistung: dBm +23 (optisches ATT: Auf)
• Dynamikwerte: Hohe Dynamikwerte: DB 60 (0,4 Nanometer von der Höchstwellenlänge)
• Normale Dynamikwerte: DB 58 (0,4 Nanometer von der Höchstwellenlänge) [Entschließung: 0,05 Nanometer, 1550 Nanometer, optisches ATT: Weg 20° zu 30°C]
• Schleife: Schleifenbreite: 0,2 Nanometer bis 1200 Nanometer, 0 Nanometer-Ablenkgeschwindigkeit: sek =0.2. (Spanne 5 Nanometer)
• [Entschließung: 0,1 Nanometer, VBW=10 kHz, normale Dynamikwerte, Mitte 1550 Nanometer, Schleifenanfang zu stoppen, kein optischer Input, Probenahmepunkt: ] Maße =501 und Masse 426 (W) × 177 (H) × 350 (d) Millimeter (ausschließlich der Projektionen) =15.0 Kilogramm (ohne Wahl)
• Ideale Lösung für aktive optisches Gerät-Bewertung diese einteilige Einheit hat die Leistung und die Funktionen für die Bewertung aller aktiven optischen Geräte, einschließlich SFP-, XFP- und SFP+-Module sowie optische Transceivers und optische Quellen VCSEL und DFB. Bewertungsergebnisse, wie Mittelwellenlänge, Niveau, Spektrum, SMSR, OSNR, etc., werden auf einem Schirm angezeigt. Kombination mit einem Bit-Fehler Rate Tester (BERT) stützt Spektralanalyse von optischen Transceiverertrag und VON Verdrahtungshandbuch-Signalen.
• Wellenlängenschleifenzeit <0>
• Eingebaute Anwendung für optische aktive Gerätbewertung (LD-Modultest)
• Wahl für Maße, Wahl MS9740A-009 in mehreren Betriebsarten (der Multimodefaser-Schnittstelle (µm 50/62.5))
• Unterstützungs-LC-Verbindungsstück unter Verwendung des Umwandlungsadapters
• Einteilige Funktion (Millimeter-Modus) Unterstützungsinspektion und Millimeter Faser

Liste von Wahlen
