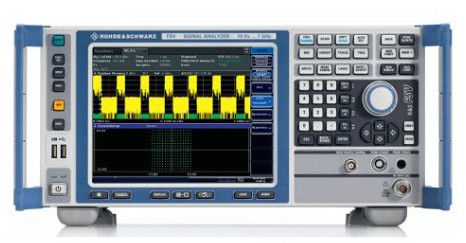

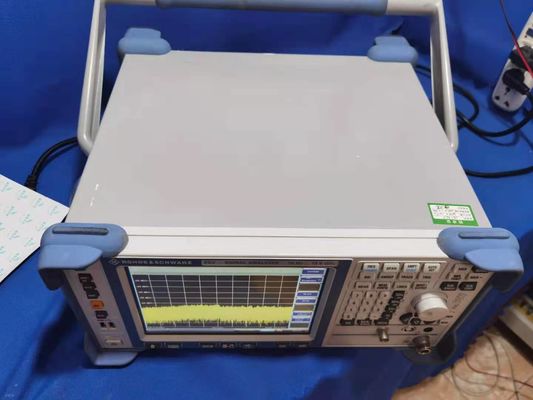

Beschreibung des Analysators des Spektrum-FSV7 und des Signals

Zusätzliche Eigenschaften:

• Frequenzbereich: 10 Gigahertz Hz-7
• Bis 160 MHZ-Signalanalysebandbreite
• Bequem, basierte intuitive Bedienung mit mit Berührungseingabe Bildschirm Benutzerschnittstelle 5 Gigahertz
• 0,4 DB-Niveaumessunsicherheit bis 7 Gigahertz
• – 110 dBc (1 Hz) Phasengeräusche bei 10 kHz-Frequenzausgleich
• +15 dBm drittrangiges Abfangen (TOI)
• Angezeigter durchschnittlicher Geräuschpegel (DANL) in 1 Hz-Bandbreite: – dBm 155 bei 1 Gigahertz, – dBm 147 bei 30 Gigahertz; mit Vorverstärker R&S FSV-B24: – dBm 162 bei 30 Gigahertz
• Universelle Maßanwendungen für Phasengeräusche, Rauschmaß, Vektorsignalanalyse, analoge Demodulation, EMS-Diagnosen
• Drahtlose Maßanwendungen für LTE (einschließlich LTE Advanced), WLAN (einschließlich Wechselstrom IEEE-802,11), WCDMA/HSPA+, TD-SCDMA, GSM/EDGE, CDMA2000®/1xEV-DO, Bluetooth®
• Frequenzbereich bis 500 Gigahertz mit Harmonikmischern
• Testdaten vertraulich führen mit entfernbaren Festkörper- oder Festplattenlaufwerken

Gestützte Technologien:

• WLAN 802.11a/b/g/j/p/n/AC
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS/EDGE/EDGE Evolution/VAMOS
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• Morgens
• FM
• P.M.

Das R&S FSV7 ist ein vielseitiges Signal und ein Spektrumanalysator für die Benutzer, die in der Entwicklung, in der Produktion, in der Installation und in der Instandhaltung von Rf-Systemen arbeiten. Das R&S FSV7 ist das ideale Instrument für alle universellen Maßaufgaben – auf der Bank, in der Produktion und auf dem Gebiet. Es stellt digitale Modulationsanalyse für die spätesten zellulären und drahtlosen Standards mit bis 160 MHZ-Analysebandbreite für Maße auf Komponenten, Chipsets und Basisstationen zur Verfügung.

Typische Maßaufgaben umfassen Standard-konforme Spektrumemissions-Maskenmaße sowie unechte Emissions- und Nebenkanaldes durchsickernverhältnisses (ACLR) Maße. Maßanwendungen für EMS-Diagnosen, Phasengeräusche, Rauschmaß, analoge Demodulation und Vektorsignalanalyse schließen die Strecke der Funktionen ab, die durch das vielseitige R&S FSV angeboten werden.
