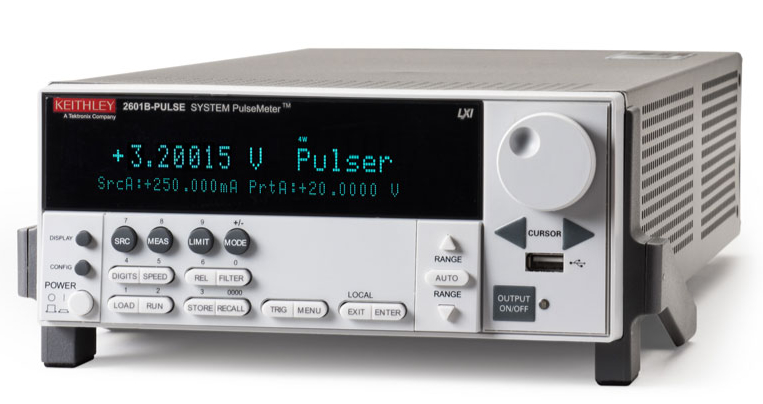

Hauptmerkmale des Keithley2601B-PULSE

• Branchenführende 10 A @ 10 V, 10 Mikrosekunden Impulsausgang
• USB 2.0-, LXI Core-, GPIB-, RS-232- und digitale I/O-Schnittstellen
• TSP-Link-Erweiterungstechnologie für parallele Mehrkanaltests ohne Mainframe
• Die TSP-Technologie bettet vollständige Testprogramme in das Instrument ein, um den besten Durchsatz auf Systemebene zu erzielen
• DC-Fähigkeit bis zu ±40 V @ ±1,0 A, 40 Watt
• Duale 1-Megasample/Sekunde-Digitalisierer für Hochgeschwindigkeits-I/V-Impulsmessungen (nur Pulser-Funktion)
• Wird im Keithley KickStart-Softwaretool ohne Programmierung unterstützt

• Keine Abstimmung erforderlich; funktioniert mit induktiven Lasten bis zu 3 μH

Spezifikation von Keithley 2601B-PULSE

Dieses Dokument enthält Spezifikationen und ergänzende Informationen für das 2601B-PULSE System SourceMeter 10 µs Pulser/SMU Instrument.

Spezifikationen sind die Standards, anhand derer der 2601B-PULSE getestet wird. Beim Verlassen des Werks erfüllt der 2601B-PULSE diese
Spezifikationen. Ergänzende und typische Werte sind nicht garantiert, gelten bei 23 °C und werden nur als nützliche Informationen bereitgestellt.
Genauigkeitsspezifikationen gelten sowohl für den Normal- als auch für den Hochkapazitätsmodus.
Die Quell- und Messgenauigkeiten werden an den Anschlüssen des Pulser/SMU-Instruments unter den folgenden Bedingungen angegeben:
1. 18 °C bis 28 °C, <70 % relative Luftfeuchtigkeit
2. Nach 2 Stunden Aufwärmzeit
3. Geschwindigkeit normal (1 NPLC)
4. A/D-Auto-Zero aktiviert
5. Nur Fernmessbetrieb oder ordnungsgemäß abgeglichener lokaler Betrieb
6. Kalibrierungszeitraum = 1 Jahr
Die Genauigkeiten der Pulser-Funktionsspezifikationen werden an den Anschlüssen des Instruments unter diesen Bedingungen angegeben:
• 10 µs Apertur Minimum.
• Nur Fernmessbetrieb.
• Gesamtinduktivität von Kabel und DUT von ≤3 μH, gemessen bei 100 kHz
